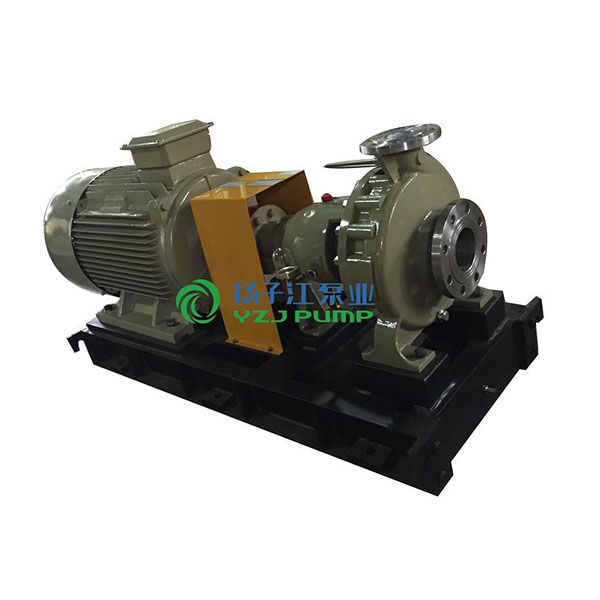

CZ系列標準化工泵
流量（Q）3.2-2000m3/h
揚程（H）7-160m
工作壓力（P）2.5MPa
工作溫度-80-300度
目錄
CZ系列標準化工泵概述
CZ系列標準化工泵是臥式、單級、單吸離心泵；其尺寸和性能符合DIN24256/ISO2858標準。 CZ系列標準化工泵的性能范圍包括了IH系列標準化工泵所有性能，其效率、汽蝕性能等指標均超過IH型泵。
CZ系列標準化工泵用途
輸送低溫或高溫液體；中性或有腐蝕性液體；清潔或含有固體顆粒的液體。特別適用于：化學和石油化學工業；煉油廠；造紙廠和紙漿業；制糧業。
CZ系列標準化工泵性能參數
流量（Q）3.2-2000m3/h
揚程（H）7-160m
工作壓力（P）2.5MPa
工作溫度-80-300度
CZ系列標準化工泵設計特點
作用于軸封處的壓力由付葉片或葉輪上的平衡孔平衡。軸封既可采用軟填密封（可冷卻，也可不冷卻），也可采用各種結構的單、雙端面非平衡型機械密封。滾珠軸承經久耐用，軸徑尺寸充裕，以保證運行平穩。部分規格的泵體設計成雙螺殼體，以平衡徑向力。軸承架，包括軸、葉輪、填料函等形成一個組合部件，使泵體在維修時不須從管道上拆下（如果采用加長聯軸器時，電機也不必拆下）。法蘭設計，采用PN16、PN25兩種（依據材料的差別）。
CZ系列標準化工泵輸送介質
各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸。 各種溫度和濃度下的氫氧化鈉和碳酸鈉等堿性溶液。 各種鹽溶液。 各種液態石油化工產品、有機化合物，以及其它有腐蝕的原料和產。 目前我公司的耐腐蝕材料，能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。
CZ標準化工泵詳細性能參數表
| 型號 | 泵額定轉速n=2900r/min | 泵額定轉速n=1450r/min | ||||||||
| 流量 | 揚程 | 汽蝕余量 | 效率 |
介質比重為1.35時
|
流量 | 揚程 | 汽蝕余量 | 效率 |
介質比重為1.35時
|
|
| m3/h | m | m | % | m3/h | m | m | % | |||
| CZ32-160 | 7.5 | 34.5 | 2 | 62 | Y112M-2 4KW | 3.75 | 8.6 | 2 | 49 | Y90S-4 1.1KW |
| 12.5 | 32 | 2 | 6.3 | 8 | 2 | |||||
| 15 | 30 | 2.5 | 7.5 | 7.5 | 2.5 | |||||
| CZ32-200 | 7.5 | 51.8 | 2 | 51 | Y132S2-2 7.5KW | 3.75 | 12.9 | 2 | 47 | Y90L-4 1.5W |
| 12.5 | 50 | 2 | 6.3 | 12.5 | 2 | |||||
| 15 | 48 | 2.5 | 7.5 | 12 | 2.5 | |||||
| CZ32-250 | 7.5 | 82 | 2 | 40 | Y160M2-2 15KW | 3.75 | 20.5 | 2 | 37 | Y100L1-4 2.2KW |
| 12.5 | 80 | 2 | 6.3 | 20 | 2 | |||||
| 15 | 78.5 | 2.5 | 7.5 | 16.2 | 2.5 | |||||
| CZ40-160 | 15 | 34.2 | 2 | 63 | Y132S2-2 7.5KW | 7.5 | 8.55 | 2 | 60 | Y90L-4 1.5W |
| 25 | 32 | 2 | 12.5 | 8 | 2 | |||||
| 30 | 30 | 2.5 | 15 | 7.5 | 2.5 | |||||
| CZ40-200 | 15 | 53.2 | 2 | 60 | Y160M1-2 11KW | 7.5 | 13.3 | 2 | 57 | Y100L1-4 2.2KW |
| 25 | 50 | 2 | 12.5 | 12.5 | 2 | |||||
| 30 | 47.6 | 2.5 | 15 | 11.9 | 2.5 | |||||
| CZ40-250 | 15 | 81.2 | 2 | 50 | Y180M-2 22KW | 7.5 | 20.3 | 2 | 48 | Y100L2-4 3KW |
| 25 | 80 | 2 | 12.5 | 20 | 2 | |||||
| 30 | 78.4 | 2.5 | 15 | 19.6 | 2.5 | |||||
| CZ40-315 | 15 | 126.8 | 2 | 50 | Y200L2-2 37KW | 7.5 | 32.4 | 2 | 45 | Y132S-4 5.5KW |
| 25 | 125 | 2 | 12.5 | 32 | 2 | |||||
| 30 | 124 | 2.5 | 15 | 31.7 | 2.5 | |||||
| CZ50-160 | 30 | 36 | 2 | 73 | Y160M1-2 11KW | 15 | 9 | 2 | 70 | Y90L-4 1.5KW |
| 50 | 32 | 2.3 | 25 | 8 | 2.3 | |||||
| 60 | 28.4 | 3.3 | 30 | 7.2 | 3.3 | |||||
| CZ50-200 | 30 | 55.2 | 2 | 72 | Y160L-2 18.5KW | 15 | 13.5 | 2 | 70 | Y100L1-4 2.2KW |
| 50 | 50 | 2.5 | 25 | 12.5 | 2 | |||||
| 60 | 45.2 | 3.2 | 30 | 11.5 | 2.5 | |||||
| CZ50-250 | 30 | 84 | 2.5 | 64 | Y200L2-2 37KW | 15 | 21 | 2 | 59 | Y112M-4 4KW |
| 50 | 80 | 2.5 | 25 | 20 | 2 | |||||
| 60 | 75 | 2.5 | 30 | 18.8 | 2.5 | |||||
| CZ50-315 | 30 | 128 | 2.5 | 60 | Y280S-2 75KW | 15 | 32.5 | 2 | 58 | Y132M-4 7.5KW |
| 50 | 125 | 2.5 | 25 | 32 | 2.5 | |||||
| 60 | 123 | 3 | 30 | 31.5 | 3 | |||||
| CZ65-160 | 60 | 37 | 3.8 | 74 | Y180M-2 22KW | 30 | 9.25 | 3 | 68 | Y100L1-4 2.2KW |
| 100 | 32 | 4.3 | 50 | 8 | 3.4 | |||||
| 120 | 28 | 5 | 60 | 7 | 3.7 | |||||
| CZ65-200 | 60 | 56 | 3.4 | 73 | Y200L2-2 37KW | 30 | 14 | 2.5 | 73 | Y112M-4 4KW |
| 100 | 50 | 3.9 | 50 | 12.5 | 2.5 | |||||
| 120 | 44 | 5.2 | 60 | 11 | 3 | |||||
| CZ65-250 | 60 | 88 | 30 | 71 | Y250M-2 5.5KW | 30 | 22 | 2.5 | 67 | Y132S-4 5.5KW |
| 100 | 80 | 3.6 | 50 | 20 | 2.5 | |||||
| 120 | 74 | 4.5 | 60 | 18.5 | 3 | |||||
| 型號 | 泵額定轉速n=2900r/min | 泵額定轉速n=1450r/min | ||||||||
| 流量 | 揚程 | 汽蝕余量 | 效率 |
介質比重為1.35時
|
流量 | 揚程 | 汽蝕余量 | 效率 |
介質比重為1.35時
|
|
| m3/h | m | m | % | m3/h | m | m | % | |||
| CZ65-315 | 60 | 132 | 2.8 | 66 | Y280S-2 75KW | 30 | 33.5 | 2 | 62 | Y160M-4 11KW |
| 100 | 125 | 3.2 | 50 | 32 | 2 | |||||
| 120 | 119 | 4.2 | 60 | 30.5 | 2.5 | |||||
| CZ80-160 | 130 | 16 | 4.7 | 76 | Y180M-2 22KW | 65 | 4 | 2.5 | 70 | Y112M-4 4KW |
| 150 | 22 | 5.3 | 70 | 5 | 2.8 | |||||
| 160 | 26 | 5.8 | 75 | 8 | 3.5 | |||||
| CZ80-200 | 110 | 26 | 4.5 | 79 | Y225M-2 45KW | 65 | 9 | 2.5 | 73 | Y160M-4 11KW |
| 130 | 26 | 5 | 75 | 11 | 2.9 | |||||
| 150 | 38 | 5.8 | 80 | 12 | 3.6 | |||||
| CZ80-250 | 130 | 47 | 3.7 | 80 | Y280M-2 90KW | 70 | 11 | 2 | 78 | Y160L-4 15KW |
| 150 | 55 | 4.5 | 85 | 17 | 2.3 | |||||
| 180 | 75 | 5.5 | 90 | 19 | 3 | |||||
| CZ80-315 | 150 | 75 | 4 | 76.5 | Y315M1-2 132KW | 70 | 18 | 2.5 | 72 | Y180M-4 18.5KW |
| 160 | 100 | 4.5 | 85 | 25 | 2.5 | |||||
| 200 | 130 | 5 | 100 | 32 | 3 | |||||
| CZ80-400 |
|
|
|
|
|
75 | 30 | 2.5 | 63 | Y225S-4 37KW |
|
|
|
|
90 | 40 | 2.5 | |||||
|
|
|
|
100 | 50 | 3 | |||||
| CZ100-200 | 150 | 61 | 4.5 | 81 | Y250M-2 55KW | 60 | 15.3 | 2.5 | 80 | Y132M-4 7.5KW |
| 200 | 50 | 5 | 100 | 12.5 | 2.9 | |||||
| 240 | 41 | 5.8 | 120 | 10.3 | 3.6 | |||||
| CZ100-250 | 120 | 90 | 3.7 | 81.5 | Y280M-2 90KW | 60 | 22.5 | 2 | 75 | Y160M-4 11KW |
| 200 | 80 | 4.5 | 100 | 20 | 2.3 | |||||
| 240 | 73 | 5.5 | 120 | 18.3 | 3 | |||||
| CZ100-315 | 120 | 132.5 | 4 | 75.5 | Y315M1-2 132KW | 60 | 33.5 | 2.5 | 72 | Y180M-4 18.5KW |
| 200 | 125 | 4.5 | 100 | 32 | 2.5 | |||||
| 240 | 120 | 5 | 120 | 30.5 | 3 | |||||
| CZ100-400 |
|
|
|
|
|
60 | 52 | 2.5 | 70 | Y225S-4 37KW |
|
|
|
|
100 | 50 | 2.5 | |||||
|
|
|
|
120 | 58.5 | 3 | |||||
| CZ125-250 |
|
|
|
|
|
120 | 23 | 2.5 | 84 | Y180L-4 22KW |
|
|
|
|
200 | 20 | 2.8 | |||||
|
|
|
|
240 | 18 | 3 | |||||
| CZ125-315 |
|
|
|
|
|
120 | 35.6 | 3 | 79 | Y225S-4 37KW |
|
|
|
|
200 | 32 | 3.5 | |||||
|
|
|
|
240 | 29.4 | 4 | |||||
| CZ125-400 |
|
|
|
|
|
120 | 55.8 | 3 | 74.5 | Y280S-4S 75KW |
|
|
|
|
200 | 50 | 3.5 | |||||
|
|
|
|
240 | 47 | 4 | |||||
| CZ150-250 |
|
|
|
|
|
240 | 23 | 3 | 85 | Y225M-4 45KW |
|
|
|
|
400 | 20 | 3.5 | |||||
|
|
|
|
460 | 18 | 4 | |||||
| 泵型號 | 泵額定轉速n=2900r/min | 泵額定轉速n=1450r/min | ||||||||
| 流量 | 揚程 | 汽蝕余量 | 效率 |
介質比重為1.35時
|
流量 | 揚程 | 汽蝕余量 | 效率 |
介質比重為1.35
|
|
| m3/h | m | m | % | m3/h | m | m | % | |||
| CZ150-315 |
|
|
|
|
|
240 | 35.6 | 3 | 82.5 | Y280S-4 75KW |
|
|
|
|
400 | 32 | 3.5 | |||||
|
|
|
|
460 | 29.4 | 4 | |||||
| CZ150-400 |
|
|
|
|
|
240 | 55.8 | 3 | 80 | Y315S-4 110KW |
|
|
|
|
400 | 50 | 3.5 | |||||
|
|
|
|
460 | 47 | 4 | |||||
| CZ150-500 |
|
|
|
|
|
340 | 50 | 3.5 | 78 | Y315M2-4 160KW |
|
|
|
|
360 | 65 | 4 | |||||
|
|
|
|
400 | 70 | 4.3 | |||||
| CZ200-250 |
|
|
|
|
|
500 | 10 | 3.5 | 85 | Y225S-4 37KW |
|
|
|
|
540 | 11 | 4.2 | |||||
|
|
|
|
600 | 12 | 4.5 | |||||
| CZ200-315 |
|
|
|
|
|
500 | 13 | 4.5 | 83.5 | Y280S-4S 75KW |
|
|
|
|
600 | 20 | 4.5 | |||||
|
|
|
|
650 | 24 | 5 | |||||
| CZ200-400 |
|
|
|
|
|
500 | 40 | 4.5 | 84 | Y315M2-4 18.5KW |
|
|
|
|
550 | 45 | 4.8 | |||||
|
|
|
|
650 | 52 | 5 | |||||
| CZ200-500 |
|
|
|
|
|
450 | 40 | 4.5 | 81.5 |
|
|
|
|
|
550 | 55 | 4.8 | |||||
|
|
|
|
650 | 65 | 5 | |||||
| CZ250-315 |
|
|
|
|
|
800 | 16 | 4.5 | 86 |
|
|
|
|
|
900 | 20 | 5 | |||||
|
|
|
|
950 | 22 | 5.5 | |||||
| CZ250-400 |
|
|
|
|
|
800 | 24 | 4.9 | 83 |
|
|
|
|
|
900 | 38 | 5 | |||||
|
|
|
|
1000 | 44 | 5.5 | |||||
| CZ250-500 |
|
|
|
|
|
850 | 45 | 5.5 | 85 |
|
|
|
|
|
1000 | 55 | 5.5 | |||||
|
|
|
|
1200 | 80 | 6 | |||||
| CZ300-400 |
|
|
|
|
|
1300 | 20 | 5.5 | 87 |
|
|
|
|
|
1400 | 30 | 5.5 | |||||
|
|
|
|
1500 | 40 | 6 | |||||
| CZ300-500 |
|
|
|
|
|
1100 | 40 | 5.5 | 83.5 |
|
