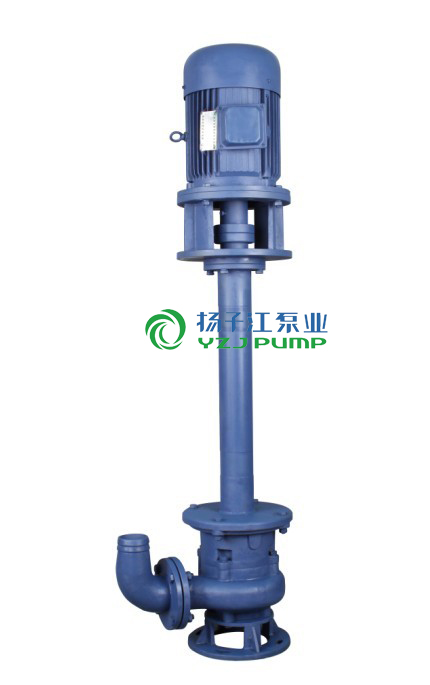

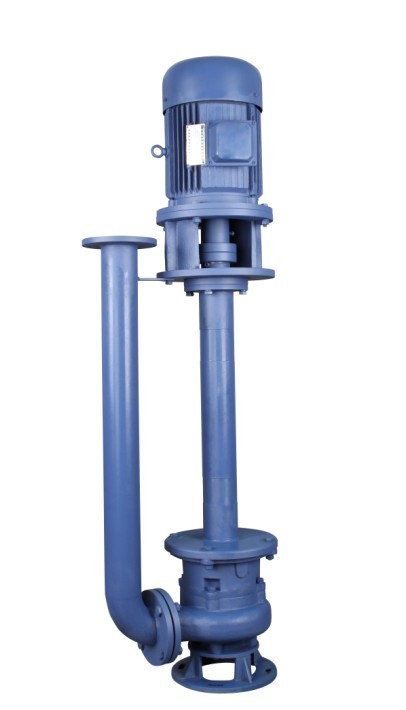

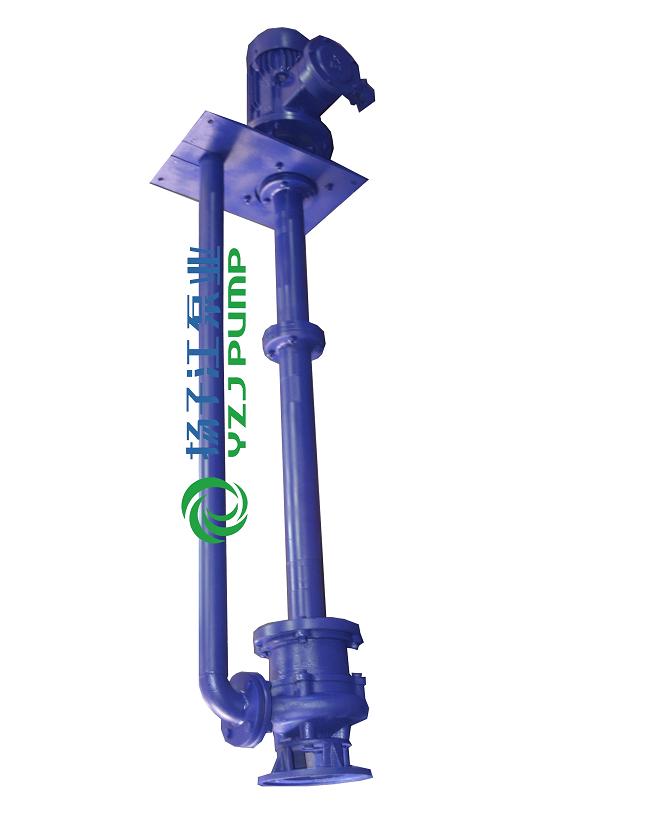

YW型無堵塞液下型排污泵
目錄
YW型無堵塞液下型排污泵概述
YW型無堵塞液下型排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
YW型無堵塞液下型排污泵主要用途
適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統，市政工程、建筑工地等行業輸送帶顆粒的污水、污物、也可用于抽送清水及帶腐蝕性介質。
YW型無堵塞液下型排污泵特點
①采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
②機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。
③整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
④該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。
⑤可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
⑥浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
⑦可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
⑧能夠在全揚程范圍內使用，而保證電機不會過載。
⑨有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。
性能參數
| 序號 | 型 號 | 口 徑 | 流 量（m3/h） | 揚 程 | 轉 速（r/min） | 功 率 | 效 率（%） | 水泵電器控制器 | 自動耦合器配wq |
| 1 | 25yw8-22-1.1 | 25 | 8 | 22 | 2825 | 1.1 | 38.1 | qzd-1.1 | / |
| 2 | 32yw12-15-1.1 | 32 | 12 | 15 | 2825 | 1.1 | 40 | qzd-1.1 | / |
| 3 | 40yw15-15-1.5 | 40 | 15 | 15 | 2840 | 1.5 | 45.1 | qzd-1.5 | 40 |
| 4 | 40yw15-30-2.2 | 40 | 15 | 30 | 2840 | 2.2 | 18 | qzd-2.2 | 40 |
| 5 | 50yw20-7-0.75 | 50 | 20 | 7 | 1390 | 0.75 | 54 | qzd-0.75 | 40 |
| 6 | 50yw10-10-0.75 | 50 | 10 | 10 | 1390 | 0.75 | 56 | qzd-0.75 | 50 |
| 7 | 50yw20-15-1.5 | 50 | 20 | 15 | 2840 | 1.5 | 55 | qzd-1.5 | 50 |
| 8 | 50yw15-25-2.2 | 50 | 15 | 25 | 2840 | 2.2 | 56 | qzd-2.2 | 50 |
| 9 | 50yw18-30-3 | 50 | 18 | 30 | 2880 | 3.0 | 58 | qzd-3.0 | 50 |
| 10 | 50yw25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 53 | qzd-5.5 | 50 |
| 11 | 50yw20-40-7.5 | 50 | 20 | 40 | 2900 | 7.5 | 55 | qzd-7.5 | 50 |
| 12 | 65yw25-15-2.2 | 65 | 25 | 15 | 2840 | 2.2 | 52 | qzd-2.2 | 50 |
| 13 | 65yw37-13-3 | 65 | 37 | 13 | 2880 | 3.0 | 55 | qzd-3.0 | 65 |
| 14 | 65yw25-30-4 | 65 | 25 | 30 | 2890 | 4.0 | 58 | qzd-4.0 | 65 |
| 15 | 65yw30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 | qzd-7.5 | 65 |
| 16 | 65yw35-50-11 | 65 | 35 | 50 | 2930 | 11 | 60 | qzd-11 | 65 |
| 17 | 65yw35-60-15 | 65 | 35 | 60 | 2930 | 15 | 63 | qzd-15 | 65 |
| 18 | 80yw40-7-2.2 | 80 | 40 | 7 | 1420 | 2.2 | 52 | qzd-2.2 | 65 |
| 19 | 80yw43-13-3 | 80 | 43 | 13 | 2880 | 3.0 | 50 | qzd-3.0 | 80 |
| 20 | 80yw40-15-4 | 80 | 40 | 15 | 2890 | 4.0 | 57 | qzd-4.0 | 80 |
| 21 | 80yw65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 56 | qzd-7.5 | 80 |
| 22 | 100yw80-10-4 | 100 | 80 | 10 | 1440 | 4.0 | 62 | qzd-4.0 | 80 |
| 23 | 100yw110-10-5.5 | 100 | 110 | 10 | 1440 | 5.5 | 66 | qzd-5.5 | 100 |
| 24 | 100yw100-15-7.5 | 100 | 100 | 15 | 1440 | 7.5 | 67 | qzd-7.5 | 100 |
| 25 | 100yw85-20-7.5 | 100 | 85 | 20 | 1400 | 7.5 | 68 | qzd-7.5 | 100 |
| 26 | 100yw100-25-11 | 100 | 100 | 25 | 1460 | 11 | 65 | jj1-11 | 100 |
| 27 | 100yw100-30-15 | 100 | 100 | 30 | 1470 | 15 | 66 | jj1-26 | 100 |
| 28 | 100yw100-35-18.5 | 100 | 100 | 35 | 1460 | 18.5 | 65 | jj1-18.5 | 100 |
| 29 | 125yw130-15-11 | 125 | 130 | 15 | 1460 | 11 | 62 | jj1-11 | 100 |
| 30 | 125yw130-25-15 | 125 | 130 | 20 | 1440 | 15 | 63 | jj1-15 | 125 |
| 31 | 150yw145-6-7.5 | 150 | 145 | 6 | 1470 | 7.5 | 63 | qzd7.5 | 125 |
| 32 | 150yw180-15-15 | 150 | 180 | 15 | 1470 | 15 | 65 | jj1-15 | 150 |
| 33 | 150yw180-20-18.5 | 150 | 180 | 20 | 1470 | 18.5 | 75 | jj1-18.5 | 150 |
| 34 | 150yw180-25-22 | 150 | 180 | 25 | 1470 | 22 | 76 | jj1-22 | 150 |
| 35 | 150yw130-30-22 | 150 | 130 | 30 | 1470 | 22 | 75 | jj1-22 | 150 |
| 36 | 150yw180-30-30 | 150 | 180 | 30 | 970 | 30 | 73 | jj1-30 | 150 |
| 37 | 150yw200-30-37 | 150 | 200 | 30 | 970 | 37 | 70 | jj1-37 | 150 |
| 38 | 200yw300-7-11 | 200 | 300 | 7 | 1470 | 11 | 73 | jj1-11 | 150 |
| 39 | 200yw250-11-15 | 200 | 250 | 11 | 1470 | 15 | 74 | jj1-15 | 200 |
| 40 | 200yw400-10-22 | 200 | 400 | 10 | 1470 | 22 | 76 | jj1-22 | 200 |
| 41 | 200yw400-13-30 | 200 | 400 | 13 | 1470 | 30 | 73 | jj1-30 | 200 |
| 42 | 200yw250-11-15 | 200 | 250 | 15 | 1470 | 18.5 | 72 | jj1-18.5 | 200 |
| 43 | 200yw300-15-22 | 200 | 300 | 15 | 1470 | 22 | 73 | jj1-22 | 200 |
| 44 | 200yw250-22-30 | 200 | 250 | 22 | 1470 | 30 | 71 | jj1-30 | 200 |
| 45 | 200yw350-25-37 | 200 | 350 | 25 | 1470 | 37 | 75 | jj1-37 | 200 |
| 46 | 200yw400-30-55 | 200 | 400 | 30 | 1480 | 55 | 70 | jj1-55 | 200 |
| 47 | 250yw600-9-30 | 250 | 600 | 9 | 980 | 30 | 74 | jj1-30 | 250 |
| 48 | 250yw600-12-37 | 250 | 600 | 12 | 1480 | 37 | 78 | jj1-37 | 250 |
| 49 | 250yw600-15-45 | 250 | 600 | 15 | 1480 | 45 | 75 | jj1-45 | 250 |
| 50 | 250yw600-20-55 | 250 | 600 | 20 | 1480 | 55 | 73 | jj1-55 | 250 |
| 51 | 250yw600-25-75 | 250 | 600 | 25 | 1480 | 75 | 73 | jj1-75 | 250 |
| 52 | 300yw800-12-45 | 300 | 800 | 12 | 1480 | 45 | 76 | jj1-45 | 300 |
| 53 | 300yw500-15-45 | 300 | 500 | 15 | 980 | 45 | 70 | jj1-45 | 300 |
| 54 | 300yw800-15-55 | 300 | 800 | 15 | 980 | 55 | 73 | jj1-55 | 300 |
| 55 | 300yw600-20-55 | 300 | 600 | 20 | 980 | 55 | 75 | jj1-55 | 300 |
| 56 | 300yw800-20-75 | 300 | 800 | 20 | 980 | 75 | 78 | jj1-75 | 300 |
| 57 | 300yw950-20-90 | 300 | 950 | 20 | 980 | 90 | 80 | jj1-90 | 300 |
| 58 | 300yw1000-25-110 | 300 | 1000 | 25 | 980 | 110 | 82 | jj1-110 | 300 |
| 59 | 300yw1100-10-55 | 300 | 1100 | 10 | 980 | 55 | 84.5 | jj1-55 | 300 |
| 60 | 350yw1500-15-90 | 350 | 1500 | 15 | 980 | 90 | 83.1 | jj1-90 | 350 |
| 61 | 350yw1200-18-90 | 350 | 1200 | 18 | 980 | 90 | 83.2 | jj1-90 | 350 |
| 62 | 350yw1100-28-132 | 350 | 1100 | 28 | 740 | 132 | 78.5 | jj1-132 | 350 |
| 63 | 350yw1000-36-160 | 350 | 1000 | 36 | 740 | 160 | 82.1 | jj1-160 | 350 |
