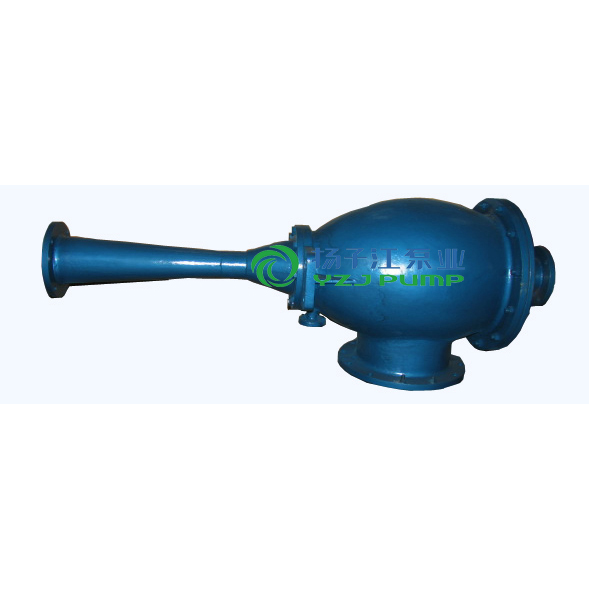

W系列鑄鐵水力噴射器
水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定傾斜度的噴咀噴出，聚合在一個焦點上。由于噴射水流速度很高，于是周圍形成負壓使器室內產生真空、另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部份的蒸汽冷凝成水、小量未被冷凝的蒸汽與不凝結的氣體亦由于與高速噴射的水流互相摩擦，混合與擠壓，通過擴壓管被排除，使器室內形成更高的真空。
目錄
W系列碳鋼水力噴射器概述
水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定傾斜度的噴咀噴出，聚合在一個焦點上。由于噴射水流速度很高，于是周圍形成負壓使器室內產生真空、另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部份的蒸汽冷凝成水、小量未被冷凝的蒸汽與不凝結的氣體亦由于與高速噴射的水流互相摩擦，混合與擠壓，通過擴壓管被排除，使器室內形成更高的真空。水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需要的設備。但目前生產水力噴射器的制造廠較小，品種亦不齊全，為此，我單位近年來不斷改進設計。采用多噴咀與汽環（導向盤）等結構，以及用多級泵進水，低位安裝，只需安裝高度4.5米，完善與提高了其工作性能，具有一定的先進性、是真空冷凝設備的一種革新。我單位根據用戶需要特制不銹鋼水力噴射器是一種高強度耐酸、防腐、抽真空設備，特別是對化工、制藥廠有一定貢獻，深受各地用戶單位的歡迎 .
W系列碳鋼水力噴射器技術參數
| 型 號 | 蒸發量 立升/小時 | 真空度毫米 泵柱（Mpa） | 噴 嘴 （只） | 揚 程 （m） | 流 量 （m3/h） | 配套多級離心泵 |
| W-100 | 100 | 680-720 | 3 | 45 | 18 | 50D8×5 |
| W-200 | 200 | 680-720 | 3 | 45 | 18 | 50D8×5 |
| W-300 | 300 | 680-720 | 3 | 45 | 18 | 50D8×5 |
| W-400 | 400 | 680-720 | 4 | 45 | 18 | 508×6 |
| W-500 | 500 | 680-720 | 4 | 45 | 32 | 80D12×4 |
| W-600 | 600 | 680-720 | 7 | 45 | 32 | 80D12×4 |
| W-700 | 700 | 680-720 | 7 | 45 | 32 | 80D12×4 |
| W-800 | 800 | 680-720 | 7 | 45 | 32 | 80D12×5 |
| W-900 | 900 | 680-720 | 6 | 50 | 32 | 80D12×5 |
| W-1000 | 1000 | 680-720 | 6 | 50 | 32 | 80D12×5 |
| W-1200 | 1200 | 680-680 | 6 | 50 | 32 | 80D12×6 |
| W-1500 | 1500 | 680-680 | 7 | 50 | 108 | 125D25×2 |
| W-1800 | 1800 | 680-680 | 7 | 50 | 108 | 125D25×2 |
| W-2000 | 2000 | 680-680 | 7 | 50 | 108 | 125D25×2 |
| W-2500 | 2500 | 680-680 | 7 | 50 | 108 | 125D25×3 |
| W-3000 | 3000 | 680-680 | 12 | 50 | 108 | 125D25×4 |
