2CY系列齒輪油泵|齒輪式潤滑泵
目錄

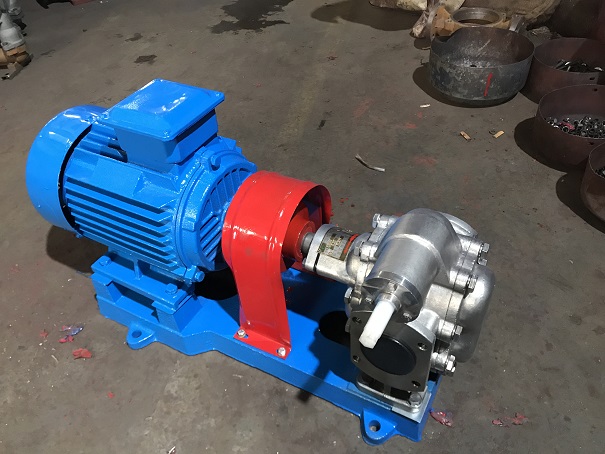

2CY系列齒輪油泵概述
2CY系列齒輪油泵|齒輪式潤滑泵主要用于各種機械設備中有潤滑系統中輸送潤滑油,適用于輸送粘度在10°E(75C.ST)以下,溫度在80℃以下的具有潤滑性的油料,還適用于輸送有腐蝕性的、無潤滑性的、含有固體顆粒的介質，如需高溫，同本單位聯系可配用耐高溫材料即可。輸送無潤滑性的油料、飲料、低腐蝕性的水等，請選用整體不銹鋼齒輪泵本單位均有生產。

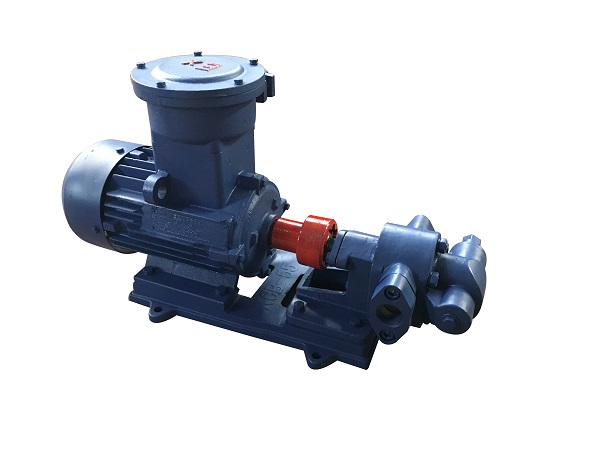

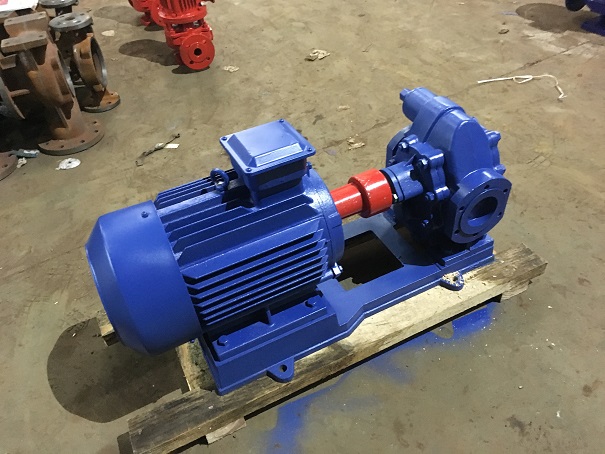

本系列齒輪油泵除置普通電機外，還可根據用戶需要配置同規格的防爆電機，用戶需提出防爆電機的防爆級別（KB、B2d、B3d)。

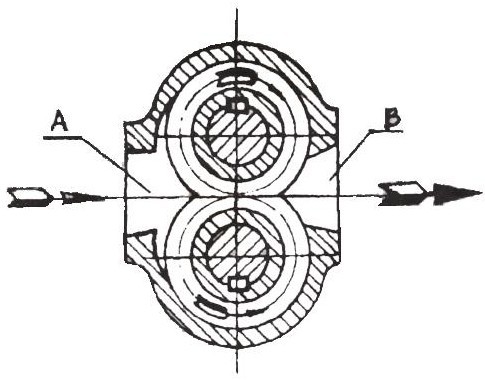

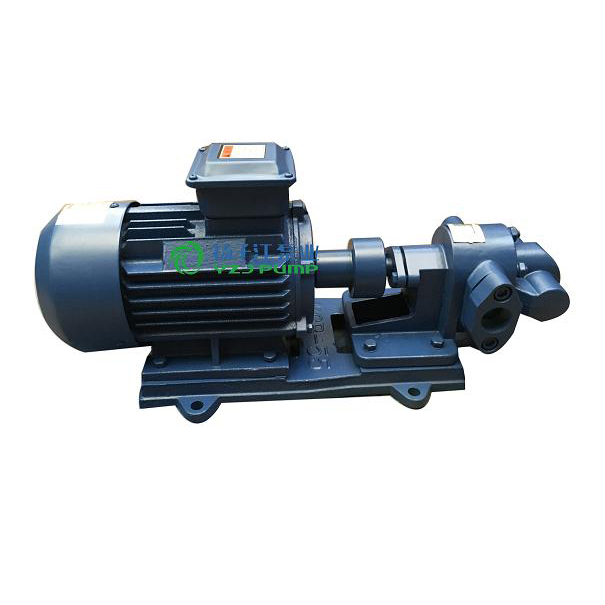

2CY系列齒輪油泵工作原理

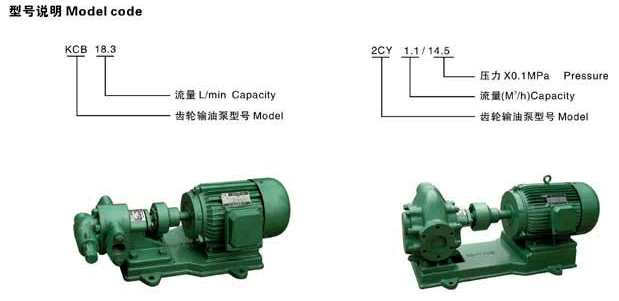

2CY系列齒輪油泵產品參數
|
型號規格 |
吸入及排出管口徑 |
轉速 |
流量 |
功率 |
排出壓力 |
允許吸上真空度 |
|
2CY1.1/14.5-2（KCB-18.3） |
3/4 ″ |
1450 |
18.3 |
1.5 |
1.45 |
5 |
|
2CY2/14.5-2（KCB-33.3） |
3/4 ″ |
1450 |
33.3 |
2.2 |
1.45 |
5 |
|
2CY3.3/3.3-2（KCB-55） |
1 ″ |
1450 |
55 |
1.5 |
0.33 |
5 |
|
2CY3.3/5-2（KCB-55） |
1 ″ |
1450 |
55 |
2.2 |
0.33 |
5 |
|
2CY5/3.3-2（KCB-83.3） |
1 1 / 2″ |
1450 |
83.3 |
2.2 |
0.33 |
5 |
|
2CY5/5-2（KCB83.3） |
1 1 / 2″ |
1450 |
83.3 |
3 |
0.50 |
5 |
|
2CY8/3.3-2（KCB200） |
2 ″ |
1450 |
200 |
4 |
0.33 |
5 |
|
2CY12/1.3-2（KCB200） |
2 ″ |
1450 |
200 |
4 |
0.13 |
5 |
|
2CY12/3.3-2（KCB200） |
2 ″ |
1450 |
200 |
5.5 |
0.33 |
5 |
|
2CY12/6-2（KCB200） |
2 ″ |
1450 |
200 |
5.5 , |
0.60 |
5 |
|
2CY12/10-2（KCB200） |
2 ″ |
1450 |
200 |
7.5 |
1.00 |
5 |
|
2CY18/3.6-2（KCB300） |
3 ″ |
1000 |
300 |
5.5 |
0.36 |
5 |
|
2CY18/3.6-2（KCB300） |
3 ″ |
1450 |
300 |
7.5 |
0.36 |
5 |
|
2CY29/3.6-2（KCB483.3） |
3 ″ |
1450 |
483.3 |
7.5 |
0.36 |
5 |
|
2CY29/10-2（KCB483.3） |
3 ″ |
1450 |
483.3 |
11 |
1.00 |
5 |
|
2CY38/2.8-2（KCB633-2） |
4 ″ |
1000 |
633 |
11 |
0.28 |
5 |
|
2CY38/8-2（KCB633-2） |
4 ″ |
1450 |
633 |
22 |
0.80 |
5 |
|
2CY-60/3-2（KCB960-2） |
4 ″ |
1450 |
960 |
18.5 |
0.30 |
5 |
|
2CY-60/6-2（KCB960-2） |
4 ″ |
1450 |
960 |
30 |
0.30 |
5 |

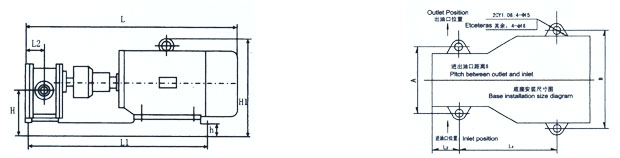

2CY系列齒輪油泵安裝尺寸
|
型號 |
配用電機 |
H |
H1 |
L |
L1 |
L2 |
L3 |
L4 |
B |
A |
s |
|
2CY1.08 |
Y90L-4 |
115 |
227 |
512 |
426 |
50 |
68 |
280 |
220 |
180 |
95 |
|
2CY2.1 |
Y100L2-4 |
126 |
295 |
573 |
473 |
57 |
73 |
320 |
250 |
205 |
110 |
|
2CY3 |
Y112M-4 |
126 |
305 |
587 |
480 |
57 |
73 |
320 |
290 |
||
|
2CY4.2 |
Y132S-4 |
168 |
375 |
702 |
612 |
72 |
98 |
430 |
340 |
250 |
142 |
|
2CY7.5 |
Y132M-4 |
168 |
375 |
744 |
612 |
72 |
98 |
430 |
340 |
齒輪油泵結構說明
本產品由泵體、齒輪、前后泵蓋、安全閥、軸承及密封裝置等零、部件組成。
1、泵體、前后蓋等零件為灰鑄鐵件，齒輪用優質碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作。
2、安全閥。
2CY系列齒輪式潤滑泵自身不帶安全閥，用戶在使用時需自行在管路系統中安裝安全閥。KCB,2CY系列齒輪式輸油泵在后泵蓋或泵體上方裝有安全閥，當泵或排出管道發生故障或將排出閥門完全關閉而產生高壓和高壓沖擊時安全閥就會自動打開，卸除部分或全部的高壓液體回到吸入腔，從而對泵及管道起到安全保護作用。
3、軸承。
2CY系列齒輪式潤滑泵全部采用DU軸承；可根據用戶要求采用錫青銅軸承。&0818.3-83.3、2CY1.1齒輪式輸油泵采用DU軸承；可根據用戶要求采用錫青銅軸承。
KCB133-960、2CY8-60齒輪式輸油泵有采用DU軸承，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。
軸承為內置型式，依靠被輸送介質進行潤滑；011軸承和錫青銅軸承能在非潤滑性介質中工作。
4、軸封。
本系列產品的軸端密封有骨架油封、機械密封及填料密封三種結構。
a. 骨架油封：骨架油封的特點是維護、更換方便，成本低，但壽命較短。丁晴膠骨架油封適用于1001：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境。
b. 1機械密封：機械密封的特點是密封可靠、壽命長，成本高。機械密封的基體用不銹鋼制造， 動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造，使用溫度在200℃以下。
c. 填料密封：填料密封僅用于高溫油泵，其特點是耐高溫，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。
用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。
5、進、出油口型式：
2CY系列齒輪式潤滑泵進、出油口為與口徑對應的英制管螺紋（G),直接制作在泵體上。
KCB18.3-200、2CY1.1-12齒輪式輸油泵配帶管螺紋口的腰形法蘭；其余泵不配帶法蘭，當用戶需要配帶法蘭時，應在訂貨中注明。
6、泵與電機用彈性聯軸器連接，并安裝在公共底盤上。
使用時應注意事項
1、安裝
a. 安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。
b. 安裝管道前應先對管道內壁用清水或蒸氣清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度及壽命。
c. 油泵應盡量靠近油池；管道各聯接部位不得漏氣、漏液，否則會發生吸不上液體的現象。
d. 為防止顆粒雜盾等污物進入泵內，應在吸入口安裝金屬過濾網，過濾精度為30目/in，過濾面積應大于進油管橫截面積三倍以上。
e. 進出口管路建議安裝真空表及壓力表，以便監視泵的工作狀態。
f. 當油池較深、吸油管路較長或介質粘度較高而造成真空度過高時，可將進油管加粗一擋。吸油管路較長時還應安裝底閥。
2、工作前的檢查
a. 泵的各緊固件是否牢固。
b. 主動軸轉動是否輕重均勻一致。
c. 進出管道的閥門是否打開。
d. 泵的旋轉方向是否符合要求。
e. 初次使用前應向泵內注入適量介質。
3、工作時的維護
a. 注意泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以內。
b. 當泵在運轉中有不正常的噪音或溫升過高時，應立即停泵檢查。
c. 一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。使安全閥的截止壓力為泵
d. 額定壓力的1.5-2倍。
4、泵的停止
a. 切斷電源。
b. 關閉進出管道閥門。
故障與排除
|
現象 |
產生原因 |
排除方法 |
||
|
不排 油或 排油 量少
|
1、吸入高度超過額定值 2、 吸入管道漏氣 3、旋轉方向不對 4、 吸入管道堵塞或閥門關閉 5、 安全閥卡死或研傷 6、液體溫度低而粘度增大 |
1、 提高吸入液面 2、檢查各接合處，好加密封材料密封 3、按泵的所示方向糾正 4、檢查管道是否堵塞，閥門是否全開 5、拆開安全閥清洗并用細研磨砂研磨閥孔，使之密合 6、予熱液體或降^^非出壓力 |
||
|
密封 漏油
|
1、密封圈磨損 2、填料密封填料磨損 3、機械密封磨損或有劃痕等缺陷 4、機械密封彈簧失效 |
1、更換密封圈 2、調節填料壓蓋松緊，使之不漏且軸能轉動；補充填料 3、更換動靜環或重新研磨 4、更換彈簧 |
||
|
噪音 或振 動大
|
1、吸入管或過濾網堵塞 2、吸入管伸入液面較淺 3、管道內進入空氣 4、排出管道阻力太大 5、齒輪軸承或側板嚴重磨損 6、吸入液體的粘度太大 7、吸入高度超過額定值 |
1、 消除過濾網上的污物 2、吸入管應伸入液面以下 3、檢查各聯接處，使其密封 4、檢查排出管道及閥門是否堵塞 5、拆下清洗，并修整缺陷或更換 6、加溫降粘處理 7、減少吸油高度及縮短吸油管長度 |
||
