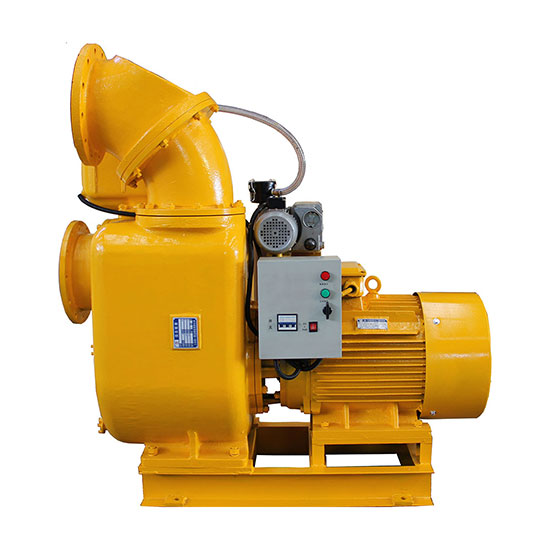

帶真空輔助系統的強力自吸泵

說明書下載自吸泵系列實物圖標牌合格證產品視頻

帶真空輔助系統的強力自吸泵產品概述

該泵不用灌水可干啟動的強力自吸泵是在原自吸泵的基礎上經過我廠技術工程師們的優(yōu)化.改進.創(chuàng)新而成。填補了國際、國內該類型的歷史空白，不需引灌水便能自吸起動及能自動控制（即真空度降低到低位時真空泵組自動啟動，真空度升到高位時真空泵組自動停機，不干擾主泵的運行，起輔助作用），采用耐干磨結構設計，能干運行30分鐘，能吸淺水及氣水混合液等功能。該不用灌水的自吸泵機械密封部件一律采用可以干磨的機械密封產品，而且在電機與強力自吸泵之間的支架上可以多增加套真空系統產品，能達到只需要30秒內就能快速出水的效果，而且強力自吸泵所帶的真空系統能實現一鍵啟動之后能實現自動啟停的功能，在吸程過高的條件下由于強力自吸泵達不到抽吸液體的效果導致自吸泵泵體里面的真空度下降這時真空泵會自動啟動從而達到加大自吸泵自吸能力的作用。該系列不用灌水的自吸泵產品特別是用于城市防汛搶險泵車上效果顯著，達到了應急搶險的良好效果。

帶真空輔助系統的強力自吸泵主要特點

1、每次啟動強力自吸泵前不用罐水，實現了廣大用戶的需要：可以空轉的自吸泵。

2、強力自吸泵自吸時間短，在真空系統有故障的情況下也能吸水，只是吸水時間延長至2-5分鐘以內就可以出水，避免了使用一般離心泵產品因為真空泵損壞之后整個系統就癱瘓了的后果。

3、強力自吸泵可以抽吸各種污水污物具有無堵塞自吸排污泵的效果。

4、價格相對進口同類強力自吸泵相比，成本節(jié)省了許多，所以是用戶的理想產品。

5、真空系統能自動啟停，不需要像原來所配置的真空泵需要人工看守，手動啟停的弊端。

帶真空輔助系統的強力自吸泵性能參數

流量100-6000m3/h，揚程10-120米均可以生產，不用灌水的自吸泵流量揚程根據用戶要求可以定制。配置真空系統后自吸高度可以達到8-10米，水平距離20米以內，加長可以根據用戶要求可以定制。

帶真空輔助系統的強力自吸泵性能參數表

序號	型號	流量 m3/h	揚程 m	效率 %	功率 kW	轉速 n r/min	汽蝕余量 m	自吸高度 m	自吸時間（S/5m）	重量
1	100ZSW80-10-4.2-4	80	10	68.1	4	1450	2.0	5.5	100	230
2	100ZSW100-12-5.5-4	100	12	74.3	5.5	1450	2.5	6.0	100	260
3	100ZSW100-15-7.5-4	100	15	68.1	7.5	1450	2.5	6.0	100	280
4	100ZSW100-20-11-4	100	20	66.1	11	1450	2.5	6.5	100	320
5	100ZSW100-25-15-4	100	25	60.6	15	1450	2.5	7.0	100	330
6	100ZSW100-30-18.5-4	100	30	58.9	18.5	1450	2.5	7.0	100	360
7	100ZSW100-40-22-2	100	40	66.1	22	2900	2.5	7.0	100	360
8	100ZSW100-50-30-2	100	50	60.6	30	2900	2.5	7.0	100	440
9	100ZSW100-60-37-2	100	60	63.1	37	2900	2.5	7.0	100	450
10	100ZSW100-70-45-2	100	70	60.6	45	2900	2.5	7.0	100	530
11	100ZSW100-80-45-2	100	80	64.6	45	2900	2.5	5.5	100	540
12	150ZSW150-10-7.5-4	150	10	68.1	7.5	1450	2.5	6.0	100	330
13	150ZSW150-15-11-4	150	15	69.7	11	1450	2.5	6.0	100	340
14	150ZSW150-20-15-4	150	20	68.1	15	1450	2.5	6.5	100	370
15	150ZSW150-25-18.5-4	150	25	69.0	18.5	1450	2.5	6.5	100	420
16	150ZSW150-30-22-4	150	30	69.7	22	1450	2.5	7.0	100	480
17	150ZSW150-35-30-4	150	35	63.6	30	1450	2.5	7.0	100	660
18	150ZSW150-40-37-4	150	40	63.6	37	1450	2.5	7.0	100	680
19	150ZSW150-50-45-4	150	50	67.2	45	1450	2.5	7.0	100	720
20	150ZSW150-40-37-2	150	40	63.1	37	2900	2.5	7.0	100	480
21	150ZSW150-50-45-2	150	50	60.6	45	2900	2.5	7.0	100	540
22	150ZSW150-65-55-2	150	65	64.4	55	2900	2.5	7.0	100	720
23	150ZSW150-80-75-2	150	80	62.3	75	2900	2.5	7.0	100	880
24	150ZSW200-11-11-4	200	11	68.1	11	1450	2.5	5.5	100	340
25	150ZSW200-15-15-4	200	15	68.1	15	1450	2.5	6.0 0	100	370
26	150ZSW200-18-18.5-4	200	18	66.3	18.5	1450	2.5	6.0	100	420
27	150ZSW200-22-22-4	200	22	68.1	22	1450	2.5	6.5	100	480
28	150ZSW200-27-30-4	200	27	65.4	30	1450	2.5	7.0	100	660
29	150ZSW200-32-37-4	200	32	62.8	37	1450	2.5	7.0	100	680
30	150ZSW200-40-45-4	200	40	63.7	45	1450	2.5	7.0	100	720
31	150ZSW200-50-55-4	200	50	65.2	45	1450	2.5	7.0	100	860
32	150ZSW200-40-45-2	200	40	64.6	45	2900	2.5	7.0	100	540
33	150ZSW200-50-55-2	200	50	66.1	55	2900	2.5	7.0	100	720
34	150ZSW200-65-75-2	200	65	63.0	75	2900	2.5	7.0	100	880
35	150ZSW200-80-90-2	200	80	64.6	90	2900	2.5	7.0	100	950
36	150ZSW250-50-55-4	250	50	69.7	55	1450	2.5	7.0	100	860
37	200ZSW250-12-15-6	250	12	68.1	15	960	3.0	5.5	120	480
38	200ZSW250-15-18-6	250	15	69.0	18	960	3.0	6.0	120	520
39	200ZSW250-20-22-4	250	20	72.9	22	1450	3.0	6.0 0	120	620
40	200ZSW250-25-30-4	250	25	66.8	30	1450	3.0	6.0	120	710
41	200ZSW250-30-37-4	250	30	69.3	32	1450	3.0	6.5	120	820
42	200ZSW250-40-45-4	250	40	71.2	45	1450	3.0	6.5	120	850
43	200ZSW250-45-55-4	250	45	69.7	55	1450	3.0	7.0	120	920
44	200ZSW250-55-75-4	250	55	62.4	75	1450	3.0	7.0	120	980
45	200ZSW250-65-90-4	250	65	65.6	90	1450	3.0	7.0	120	1030
46	200ZSW300-10-15-6	300	10	72.7	15	960	3.0	5.5	120	480
47	200ZSW300-12-18.5-6	300	12	70.7	18.5	960	3.0	6.0	120	520
48	200ZSW300-15-22-4	300	15	74.3	22	1450	3.0	6.0	120	620
49	200ZSW300-20-30-4	300	20	72.7	30	1450	3.0	6.5	120	710
50	200ZSW300-25-37-4	300	25	73.6	37	1450	3.0	6.5	120	820
51	200ZSW300-30-45-4	300	30	72.7	45	1450	3.0	6.5	120	850
52	200ZSW300-40-55-4	300	40	74.3	55	1450	3.0	7.0	120	920
53	200ZSW300-50-75-4	300	50	68.1	75	1450	3.0	7.0	120	980
54	200ZSW300-55-75-4	300	55	74.9	75	1450	3.0	7.0	120	980
55	200ZSW300-60-90-4	300	60	68.1	90	1450	3.0	7.0	120	1030
56	200ZSW350-8-15-6	350	8	63.6	15	960	3.0	5.0	120	580
57	200ZSW350-11-18.5-6	350	11	70.9	18.5	960	3.0	5.5	120	620
58	200ZSW350-13-22-4	350	13	70.4	22	1450	3.0	5.5	120	620
59	200ZSW350-17-30-4	350	17	67.6	30	1450	3.0	6.0	120	710
60	200ZSW350-22-37-4	350	22	66.7	37	1450	3.0	6.5	120	820
61	200ZSW350-28-45-4	350	28	69.8	45	1450	3.0	6.5	120	850
62	200ZSW350-35-55-4	350	35	71.4	55	1450	3.0	7.0	120	920
63	200ZSW350-42-75-4	350	42	66.8	75	1450	3.0	7.0	120	980
64	200ZSW350-50-90-4	350	50	66.2	90	1450	3.0	7.0	120	1030
65	200ZSW350-60-110-4	350	60	65.0	110	1450	3.0	7.0	120	1120
66	200ZSW400-9-18.5-6	400	9	66.3	18.5	960	3.0	5.0	120	620
67	200ZSW400-11-22-6	400	11	68.1	22	960	3.0	5.5	120	710
68	200ZSW400-15-30-4	400	15	68.1	30	1450	3.0	6.0	120	710
69	200ZSW400-20-37-4	400	20	69.3	37	1450	3.0	6.5	120	820
70	200ZSW400-25-45-4	400	25	71.2	45	1450	3.0	6.5	120	850
71	200ZSW400-30-55-4	400	30	69.9	55	1450	3.0	7.0	120	920
72	200ZSW400-40-75-4	400	40	68.4	75	1450	3.0	7.0	120	980
73	200ZSW400-48-90-4	400	48	68.4	90	1450	3.0	7.0	120	1030
74	200ZSW400-55-110-4	400	55	64.1	110	1450	3.0	7.0	120	1120
75	200ZSW400-65-132-4	400	65	63.1	132	1450	3.0	7.0	120	1160
76	250ZSW500-12-30-6	500	12	64.1	30	960	4.0	5.5	150	1070
77	250ZSW500-15-37-4	500	15	65.0	37	1450	4.0	6.0	150	1070
78	250ZSW500-20-45-4	500	20	71.2	45	1450	4.0	6.0	150	1110
79	250ZSW500-25-55-4	500	25	72.9	55	1450	4.0	6.5	150	1220
80	250ZSW500-30-75-4	500	30	64.1	75	1450	4.0	6.5	150	1310
81	250ZSW500-35-90-4	500	35	62.3	90	1450	4.0	6.5	150	1360
82	250ZSW500-40-90-4	500	40	71.2	90	1450	4.0	6.5	150	1360
83	250ZSW600-10-30-6	600	10	64.1	30	960	4.0	5.5	150	1070
84	250ZSW600-13-37.0-4	600	13	67.6	37	1450	4.0	6.0	150	1070
85	250ZSW600-16-45.0-4	600	16	68.4	45	1450	4.0	6.0	150	1110
86	250ZSW600-22-55.0-4	600	22	76.9	55	1450	4.0	6.5	150	1220
87	250ZSW600-27-75.0-4	600	27	69.2	75	1450	4.0	6.5	150	1310
88	250ZSW600-32-90.0-4	600	32	68.4	90	1450	4.0	6.5	150	1360
89	250ZSW600-40-110-4	600	40	69.9	110	1450	4.0	6.5	150	1450
90	250ZSW600-48-132-4	600	48	69.9	132	1450	4.0	6.5	150	1490
91	250ZSW600-55-160-4	600	55	66.1	160	1450	4.0	6.5	150	1550
92	300ZSW800-10-37-6	800	10	69.3	37	960	5.0	5.5	150	1260
93	300ZSW800-13-45-6	800	13	74.1	45	960	5.0	5.5	150	1350
94	300ZSW800-16-55-6	800	16	74.6	55	960	5.0	5.5	150	1390
95	300ZSW800-20-75-4	800	20	68.4	75	1450	5.0	6.0	150	1350
96	300ZSW800-26-90-4	800	26	74.1	90	1450	5.0	6.5	150	1390
97	300ZSW800-32-110-4	800	32	74.6	110	1450	5.0	6.5	150	1480
98	300ZSW800-37-132-4	800	37	71.9	132	1450	5.0	6.5	150	1520
99	300ZSW800-42-160-4	800	42	67.3	160	1450	5.0	6.5	150	1580
100	300ZSW1000-8-37-6	1000	8	69.3	37	960	5.0	5.5	150	1260
101	300ZSW1000-10-45-6	1000	10	71.2	45	960	5.0	5.5	150	1350
102	300ZSW1000-12-55-6	1000	12	69.9	55	960	5.0	6.0	150	1390
103	300ZSW1000-16-75-4	1000	16	68.4	75	1450	5.0	6.0	150	1350
104	300ZSW1000-20-90-4	1000	20	71.2	90	1450	5.0	6.5	150	1390
105	300ZSW1000-25-110-4	1000	25	72.9	110	1450	5.0	6.5	150	1480
106	300ZSW1000-30-132-4	1000	30	72.9	132	1450	5.0	6.5	150	1520
107	300ZSW1000-35-160-4	1000	35	70.1	160	1450	5.0	6.5	150	1580
108	350ZSW1200-7-37-6	1200	7	72.8	37	960	5.0	5.5	150	1280
109	350ZSW1200-9-45-6	1200	9	76.9	45	960	5.0	5.5	150	1370
110	350ZSW1200-11-55-6	1200	11	66.7	55	960	5.0	5.5	150	1420
111	350ZSW1200-13-75-4	1200	13	72.7	75	1450	5.0	6.0	150	1370
112	350ZSW1200-17-90-4	1200	17	76.9	90	1450	5.0	6.0	150	1420
113	350ZSW1200-22-110-4	1200	22	75.8	110	1450	5.0	6.5	150	1510
114	350ZSW1200-26-132-4	1200	26	72.1	132	1450	5.0	6.5	150	1540
115	350ZSW1200-30-160-4	1200	30	67.3	160	1450	5.0	6.5	150	1620
116	350ZSW1200-35-200-4	1200	35	71.5	200	1450	5.0	6.5	150	1710
117	350ZSW1500-5.5-37-6	1500	5.5	74.8	37	960	5.0	6.5	150	1280
118	350ZSW1500-7-45-6	1500	7	78.7	45	960	5.0	5.5	150	1370
119	350ZSW1500-9-55-6	1500	9	70.5	55	960	5.0	5.5	150	1420
120	350ZSW1500-11-75-4	1500	11	74.8	75	1450	5.0	6.0	150	1370
121	350ZSW1500-14-90-4	1500	14	74.3	90	1450	5.0	6.0	150	1420
122	350ZSW1500-17-110-4	1500	17	74.3	110	1450	5.0	6.5	150	1510
123	350ZSW1500-20-132-4	1500	20	72.9	132	1450	5.0	6.5	150	1540
124	350ZSW1500-25-160-4	1500	25	75.1	160	1450	5.0	6.5	150	1620
125	350ZSW1500-30-200-4	1500	30	72.1	200	1450	5.0	6.5	150	1710
126	350ZSW1500-35-220-4	1500	35	76.5	220	1450	5.0	6.5	150	1820
127	400ZSW1800-10-90-6	1800	10	64.1	90	960	5.0	5.5	150	1650
128	400ZSW1800-12-110-6	1800	12	63.0	110	960	5.0	6.0	150	1750
129	400ZSW1800-15-132-6	1800	15	65.6	132	960	5.0	6.5	150	1860
130	400ZSW1800-18-160-4	1800	18	64.9	160	960	5.0	6.5	150	1920
131	400ZSW1800-24-200-6	1800	24	69.2	200	960	5.0	6.5	150	2100
132	400ZSW1800-26-220-6	1800	26	68.2	220	960	5.0	6.5	150	2200
133	400ZSW1800-30-250-6	1800	30	69.2	250	960	5.0	6.5	150	2500
134	400ZSW1800-32-280-4	1800	32	68.2	280	1450	5.0	6.5	150	2400
135	400ZSW1800-35-315-4	1800	35	64.1	315	1450	5.0	6.5	150	2550
136	400ZSW2000-9-90-6	2000	9	64.1	90	960	5.0	5.5	150	1650
137	400ZSW2000-11-110-6	2000	11	64.1	110	960	5.0	6.0	150	1750
138	400ZSW2000-14-132-6	2000	14	68	132	960	5.0	6.0	150	1860
139	400ZSW2000-17-160-6	2000	17	68.1	160	960	5.0	6.5	150	1920
140	400ZSW2000-22-200-6	2000	22	70.5	200	960	5.0	6.5	150	2100
141	400ZSW2000-24-220-6	2000	24	69.9	220	960	5.0	6.5	150	2200
142	400ZSW2000-28-250-6	2000	28	71.8	250	960	5.0	6.5	150	2500
143	400ZSW2000-30-280-4	2000	30	71.2	280	1450	5.0	6.5	150	2400
144	400ZSW2000-32-315-4	2000	32	65.1	315	1450	5.0	6.5	150	2550
145	500ZSW2200-8-90-6	2200	8	62.7	90	960	5.0	5.5	150	1680
146	500ZSW2200-10-110-6	2200	10	64.1	110	960	5.0	5.5	150	1780
147	500ZSW2200-12-132-6	2200	12	64.1	132	960	5.0	6.0	150	1880
148	500ZSW2200-15-160-6	2200	15	66.1	160	960	5.0	6.5	150	1950
149	500ZSW2200-20-200-6	2200	20	70.5	200	960	5.0	6.5	150	2130
150	500ZSW2200-22-220-6	2200	22	70.5	220	960	5.0	6.5	150	2230
151	500ZSW2200-25-250-6	2200	25	70.5	250	960	5.0	6.5	150	2530
152	500ZSW2200-28-280-4	2200	28	70.2	280	1450	5.0	6.5	150	2450
153	500ZSW2200-30-315-4	2200	30	69.6	315	1450	5.0	6.5	150	2600
