FJX蒸發強制循環泵工作原理及性能參數
時間：2020/11/11 來源：浙江揚子江泵業有限公司
一、FJX蒸發強制循環泵概述
FJX蒸發強制循環泵是利用葉輪旋轉產生的沿泵軸方向的水平推力工作，因此也稱臥式軸流泵。主要用在隔膜法燒堿、磷酸、真空制鹽、乳酸、乳酸鈣、氧化鋁、鈦白粉、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。故而也可稱為軸流式蒸發結晶循環泵。
二、FJX蒸發強制循環泵工作原理
FJX蒸發強制循環泵輸送液體不是依靠葉輪對液體的離心力，而是利用旋轉葉輪葉片的推力使被輸送的液體沿泵軸方向流動。當泵軸由電動機帶動旋轉后，由于葉片與泵軸軸線有一定的螺旋角，所以對液體產生推力(或叫升力)，將液體推出從而沿排出管排出。當液體被推出后，原來位置便形成局部真空，外面的液體在大氣壓的作用下，將沿進口管被吸入葉輪中。只要葉輪不斷旋轉，泵便能不斷地吸入和排出液體。
三、FJX蒸發強制循環泵用途描述
該系列軸流泵可廣泛用于化工、有色金屬、制鹽、輕工等行業的蒸發、結晶、化學反應等工藝過程，其典型應用范圍如下：
磷肥廠：濕法磷酸濃縮器、磷銨料漿濃縮器介質的強制循環。
拜爾法氧化鋁廠：鋁酸鈉液蒸發器介質的強制循環。
隔膜法燒堿廠：含NaCl的燒堿液蒸發器介質的強制循環。
真空制鹽：NaCl蒸發結晶器介質的強制循環泵。
芒硝廠：Na2SO4蒸發器介質的強制循環泵。
濕法冶金廠：硫酸銅、硫酸鎳等蒸發結晶器介質的強制循環。
煉堿廠：氯化銨工序冷析結晶器，鹽析結晶器氨母液的強制循環。
純堿廠：蒸銨廢液回收工序，CaCl2蒸發器介質的強制循環。
造紙廠：黑夜?jié)饪s器介質的強制循環。
電廠：煙氣脫硫、焦化廠和化纖廠硫酸銨蒸發結晶器介質的強制循環。
輕工行業：酒精濃縮、檸檬酸蒸發、糖業蒸發等工位介質的強制循環。

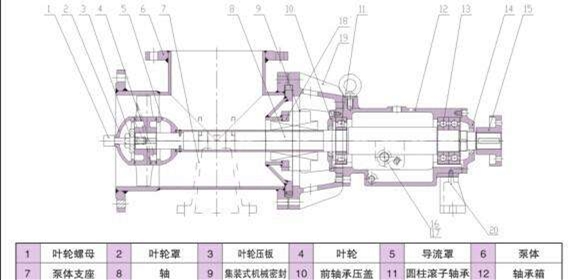

四、FJX蒸發強制循環泵結構示意圖
五、FJX蒸發強制循環泵結構特點
抗汽蝕性能好：適用于低液位蒸發器，大幅度降低蒸發廠房投資。也適用于泵入口側配置流體阻力大的加熱室的新型蒸發器（反循環蒸發器，雙加熱室串聯蒸發器）。
泵效率高、高效區寬：用改變?nèi)~片安裝角、改變轉速兩種方法，滿足用戶對流量、揚程的要求且使泵的運行工位泵高效區內，節能效果顯著。
慢速型：泵運轉平穩；過流件磨損輕、壽命長；晶體破損度低，適合于蒸發結晶工藝。
懸臂式轉子：與雙支撐式相比，軸封數量減半，泵重量輕，外形尺寸小，檢修方便。
泵體中心支撐：與泵體地腳支撐式相比，轉子熱對中性好。
后開門結構：不拆泵體進出口法蘭，即可抽出轉子，檢修方便，迅速。
軸封先進：用集裝式機封，壽命6-12個月；用新型阻液式填料密封，填料密封3-6個月。
蒸發器無膨脹節：可供彈性泵底座或懸掛式泵，熱補償可靠，減少蒸發器投資。
整機可靠性高：泵軸強度高，軸承承載能力大，軸承座有水冷套，軸封壽命長，材質性能好，確保單泵長期運行。
四、型號意義及性能參數:
例如： FJX—450
FJX：強制循環泵
450：葉輪直徑mm
|
型號 |
流量 |
揚程 |
轉速 |
效率 |
軸功率 |
配用功率 |
|
FJX-250 |
300-683 |
3-6.36 |
980-1450 |
70-71 |
3.5-10.06 |
7.5-18.5 |
|
FJX-300 |
397-1783 |
2.4-7 |
980-1450 |
70-72 |
6.1-21.7 |
11-37 |
|
FJX-350 |
800-1260 |
3.3-4.5 |
980 |
72-75 |
12.7-16.2 |
22-37 |
|
FJX-450 |
1290-2858 |
4-4.8 |
730-980 |
74-78 |
18.7-44.5 |
37-75 |
|
FJX-500 |
1790-3910 |
4.3-6 |
730-980 |
73-78 |
30-76.7 |
55-132 |
|
FJX-550 |
2520-3700 |
4.1-4.5 |
730 |
75-76 |
41.2-56.2 |
75-110 |
|
FJX-600 |
3620-4900 |
4.1-4.7 |
730 |
73-77 |
53.9-82.5 |
110-160 |
|
FJX-700 |
3230-4220 |
4-4.6 |
480 |
70-78 |
45.1-72.5 |
75-132 |
|
FJX-800 |
4830-7230 |
4.2-5.3 |
480 |
73-77 |
95.5-120.2 |
160-185 |
|
FJX-900 |
5450-8100 |
3.8-4.5 |
380 |
75-76 |
83.1-111.7 |
160-185 |
|
FJX-1000 |
7180-10750 |
4.3-4.7 |
365 |
75-78 |
117.3-161.4 |
220-280 |
|
FJX-1100 |
8640-12900 |
4.3-4.8 |
330 |
75-77 |
150.5-196.2 |
280-355 |
|
FJX-1250 |
11500-17200 |
4.0-5 |
300 |
75-77 |
208.8-273.7 |
355-500 |
|
FJX-1500 |
16500-24700 |
4.0-5 |
250 |
75-77 |
299.6-384.4 |
故障排除方法:
|
故障現象 |
故障原因 |
消除方法 |
|
軸功率接近或超過電機額定功率 |
1、 蒸發室液位降低； 2、 加熱管結晶或晶塊脫落堵塞加熱管； 3、 選泵流量過大，泵在小流量下運行； 4、 蒸發器內料液固相濃度增加，介質度超過設計值； |
1、 液位升到正常值； 2、 清洗蒸發器 3、 降低泵轉速 4、 檢查蒸發系統液固分離設備及蒸發操作情況； |
|
運行流量低于設計要求 |
1、 加熱管結晶，晶塊堵塞蒸發器循環管、加熱管； 2、 泵轉速不夠； 3、 葉片磨損嚴重； 4、 葉輪與泵體間的徑向間隙過大； 5、 蒸發器循環阻力大于泵設計揚程（選泵不合理） |
1、 蒸發器進行洗灌；
2、 皮帶是否打滑，上緊皮帶； 3、 更換葉片； 4、 堆焊葉片外沿處，再加工，或更換葉輪； 5、 加大葉片安裝角，或增加轉速，如電機功率不夠，則更換之； |
|
軸封泄露過大 |
1、結晶體進入機封磨擦面，動靜環磨損過大。 |
1、加大內沖洗液壓力，如動靜環密封面已磨損應修理或更換 |
|
泵振動或噪聲過大 |
1、 蒸發器液面過低； 2、 切向進料蒸發室中的漩渦夾帶蒸汽進入降液循環管； 3、 葉片松動，葉輪不平衡； 4、 泵入口側被晶塊或異物部分堵塞。 |
1、 提高蒸發器液位； 2、 蒸發室下錐入加消渦擋板或增大消渦擋板直徑； 3、 調整各葉片安裝角并固定牢，葉輪進行靜平衡； 4、 打開蒸發器入孔進行檢查，進行洗灌操作。 |
|
軸承溫度過高 |
1、 外側徑向止推軸承的軸向游隙過小； 2、 內外側軸承蓋內側回油溝未安放在下方； 3、 潤滑油位過高或過低； 4、 潤滑油進水或變質。 |
1、 減小外側軸承蓋處的墊片厚度。軸向游隙調到規定值； 2、 內外側軸承蓋上的箭頭應在正上方； 3、 檢查恒位油杯有無堵塞； 4、 試壓檢查水冷夾套有無砂眼更換潤滑油。 |
