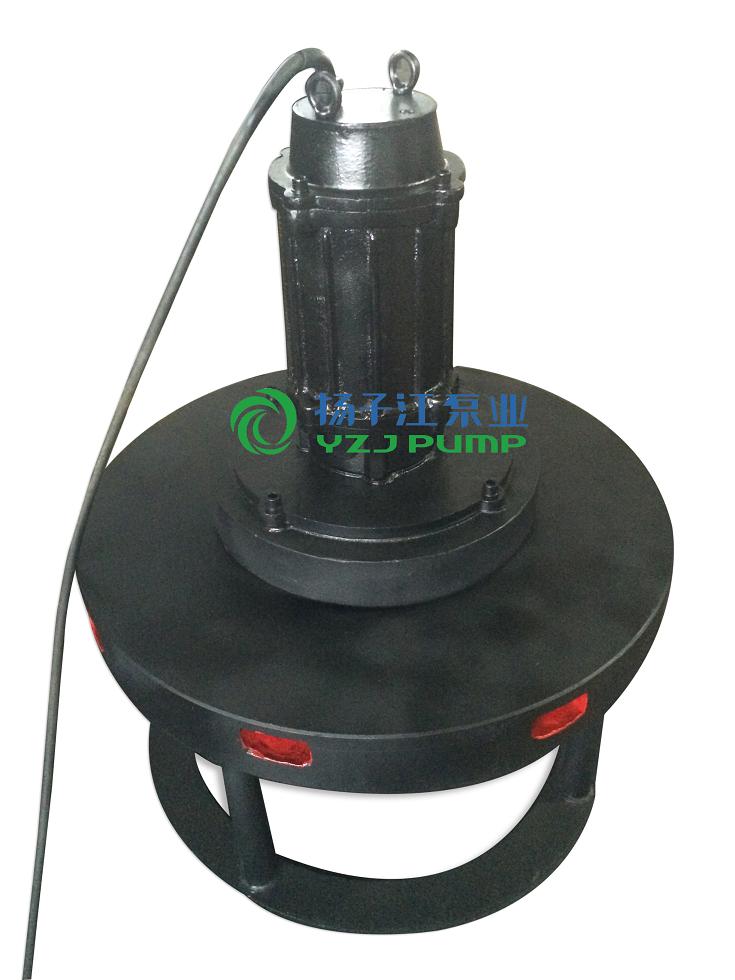

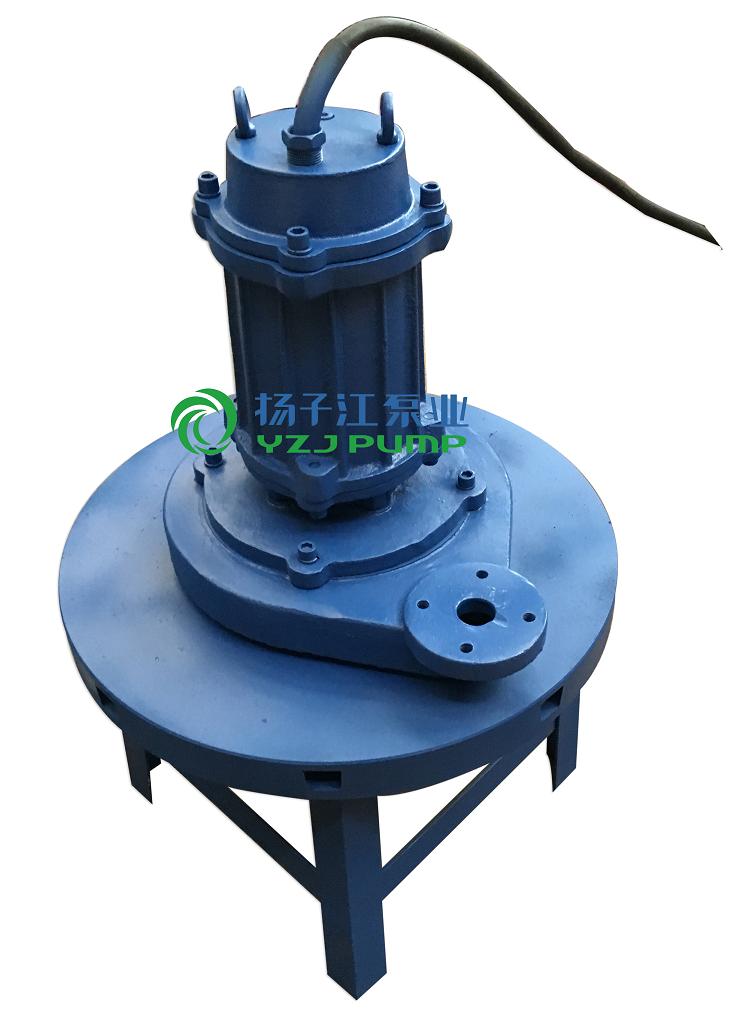

QXB型潛水離心式曝氣機|潛水曝氣機
1、采用引進瑞典飛力潛水電機密封技術的水下電機；
2、葉輪與電機直聯，結構簡單，效率高，壽命長；
3、可加網狀進水口，避免異物進入機體引起不必要的破壞；
4、可通過進氣閥調節進氣量；
5、除電機外，其它部件材質有不銹鋼、碳鋼和鑄鐵供選擇。
目錄

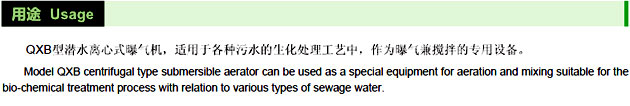

QXB型潛水離心式曝氣機用途
QXB型潛水離心式曝氣機用于各種污水處理工程中生化處理工藝的曝氣池、曝氣沉砂池、預曝氣池、好氧硝化池曝氣充氧混合及養殖塘增氧。

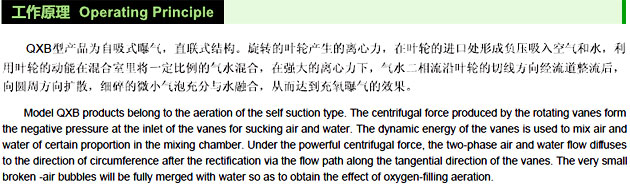

QXB型潛水離心式曝氣機原理
QXB型潛水離心式曝氣機采用電機和葉輪直接傳動，利用葉輪旋轉所產生的離心力排開周圍水形成低壓區吸入水流同時，在葉輪進口處制造真空而吸入空氣，在混氣室中氣與水充分混合形成均勻的氣水混合液，在離心力作用下快速排出。由于水流噴射極強，造成有效的水流循環，使空氣被剪切成大量的微小氣泡。極大提高了其表面積，且由于氣泡上升緩慢使空氣中大量的氧溶于水中，使得該機動力效率優于其它種類的曝氣機。
QXB型潛水離心式曝氣機特性
1、獨特的混氣室設計，吸入空氣量多，混合效果好，氧利用率高；
2、氣水混合液以特殊的角度從混氣室中排出，可使水流成螺旋狀向水平方向并繼而向上流動，在曝氣的同時兼有攪拌作用；
3、機體沉入水中運行，無噪音。進氣管出水面可加裝消音器，增強消音效果。

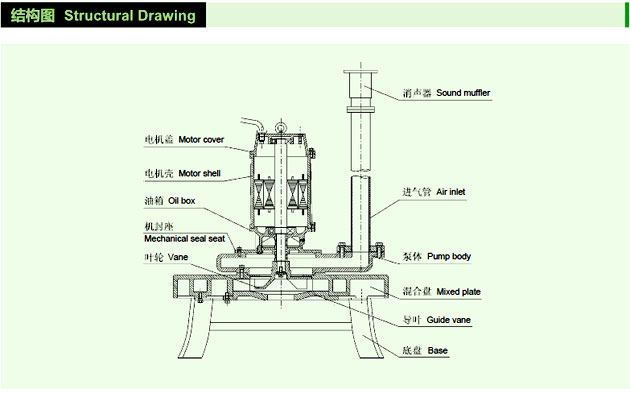

QXB型潛水離心式曝氣機結構特點
1、采用引進瑞典飛力潛水電機密封技術的水下電機；
2、葉輪與電機直聯，結構簡單，效率高，壽命長；
3、可加網狀進水口，避免異物進入機體引起不必要的破壞；
4、可通過進氣閥調節進氣量；
5、除電機外，其它部件材質有不銹鋼、碳鋼和鑄鐵供選擇。

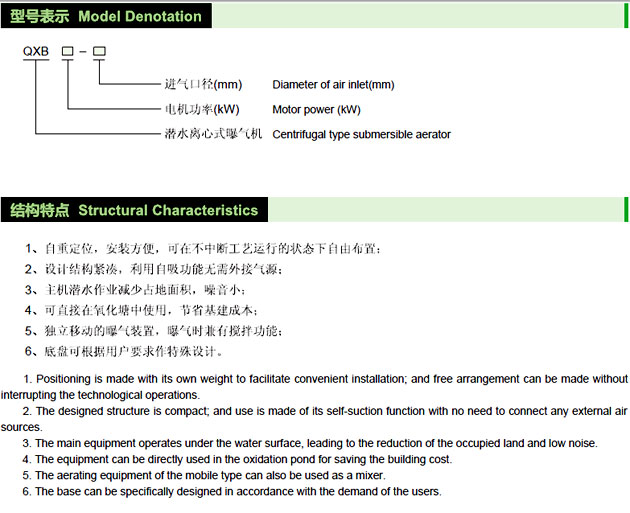

QXB型潛水離心式曝氣機型號說明
QXB型潛水離心式曝氣機技術參數
|
型號 |
功率 |
額定電流 |
葉輪轉速 |
服務范圍 |
大潛水深度 |
空氣吸入管徑 |
進氣量 |
重量 |
|
QXB0.75-32 |
0.75 |
2.0 |
1390 |
2.8 |
2.0 |
32 |
10 |
62 |
|
QXB1.5-32 |
1.5 |
3.7 |
1400 |
3.5 |
3.0 |
32 |
22 |
105 |
|
QXB2.2-50 |
2.2 |
4.9 |
1430 |
4.8 |
3.5 |
50 |
35 |
182 |
|
QXB3-50 |
3 |
6.8 |
1430 |
5.5 |
3.5 |
50 |
50 |
198 |
|
QXB4-50 |
4 |
9 |
1440 |
6.5 |
4.0 |
50 |
75 |
234 |
|
QXB5.5-65 |
5.5 |
11 |
1440 |
8.0 |
4.0 |
65 |
90 |
298 |
|
QXB7.5-80 |
7.5 |
15 |
1440 |
10 |
4.5 |
80 |
100 |
318 |
|
QXB11-80 |
11 |
22.6 |
1460 |
11 |
4.6 |
80 |
160 |
382 |
|
QXB15-100 |
15 |
30.3 |
1460 |
12 |
4.8 |
100 |
200 |
413 |
|
QXB18.5-100 |
18.5 |
36.0 |
1470 |
12.5 |
5.0 |
100 |
260 |
476 |
|
QXB22-100 |
22 |
43.2 |
1470 |
13.5 |
5.5 |
100 |
320 |
495 |
|
QXB30-150 |
30 |
56.8 |
1470 |
16 |
6 |
150 |
385 |
1200 |
|
QXB37-150 |
37 |
69.8 |
1480 |
16 |
6 |
150 |
450 |
1296 |
|
QXB45-150 |
45 |
84.2 |
1480 |
16 |
6 |
150 |
520 |
1380 |
|
QXB55-150 |
55 |
103 |
1480 |
16 |
6 |
150 |
630 |
1430 |

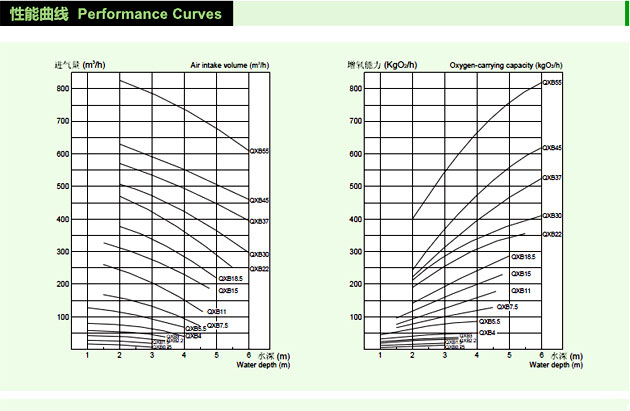

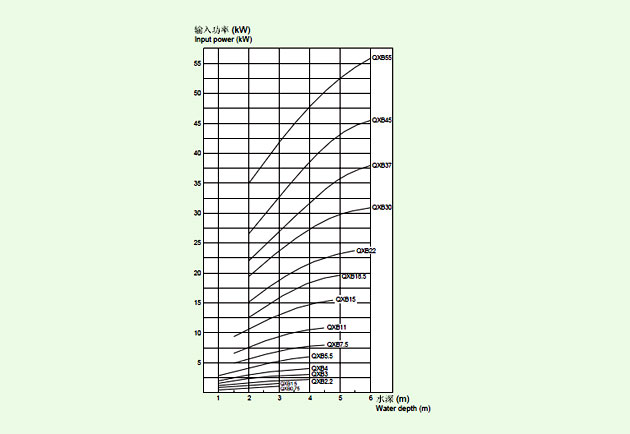

QXB型潛水離心式曝氣機特性曲線

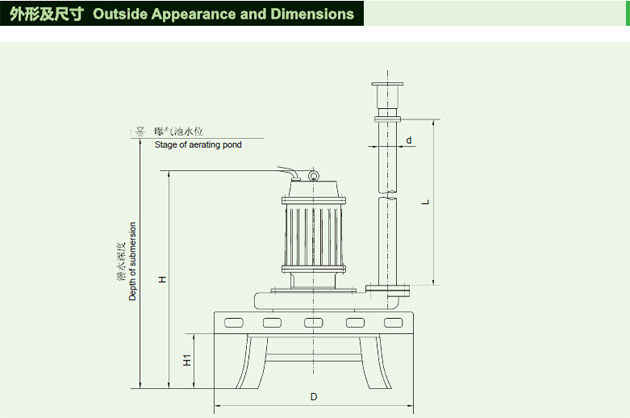

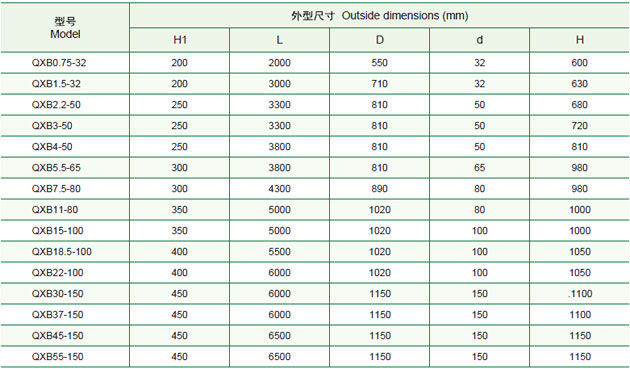

QXB型潛水離心式曝氣機安裝尺寸圖

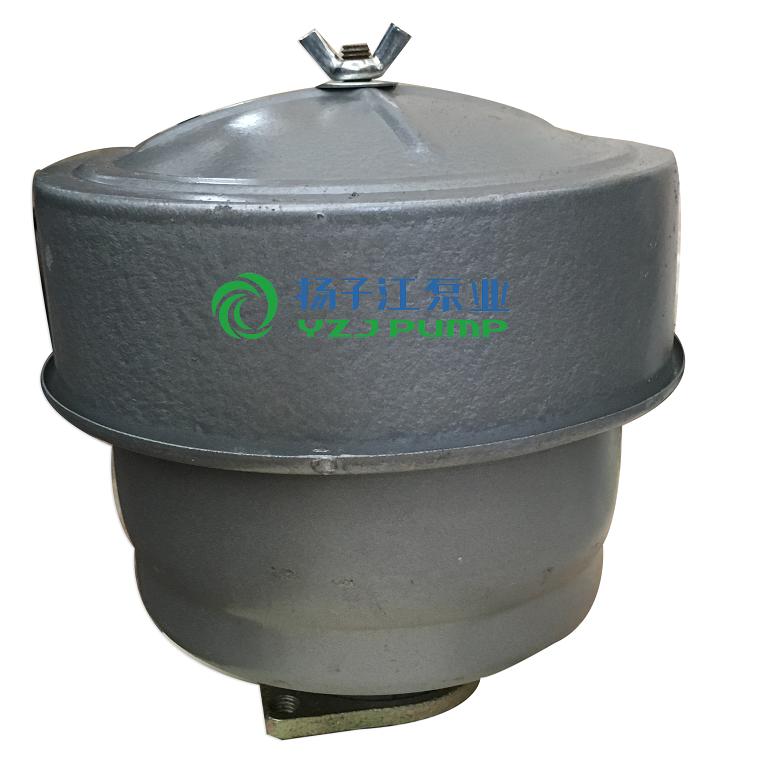

消聲器

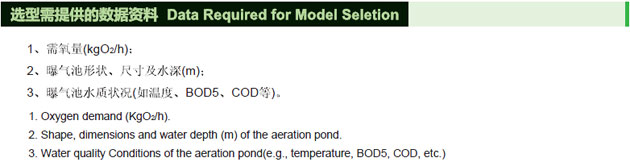

QXB型潛水離心曝氣機選型、詢價需要提供數據
1、需氧量（kgO2/h）；
2、曝氣池形狀、尺寸及水深；
3、曝氣池水質狀況（如溫度、BOD5、COD等）。
詢價時需要提供：電機功率，葉輪直徑，是否需要安裝系統。
