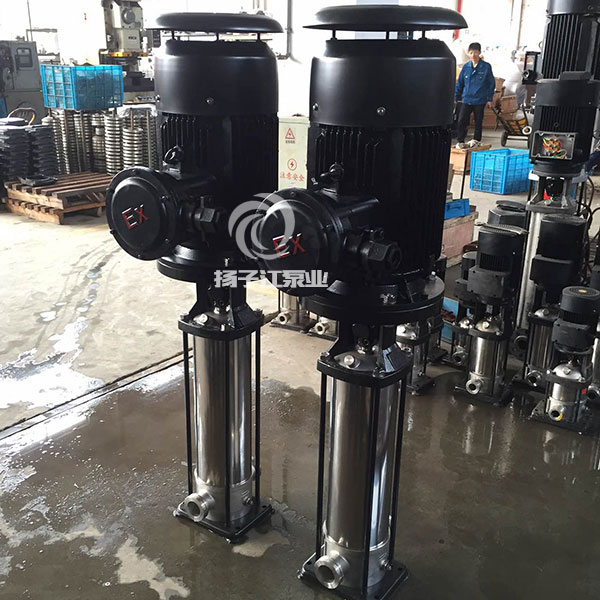

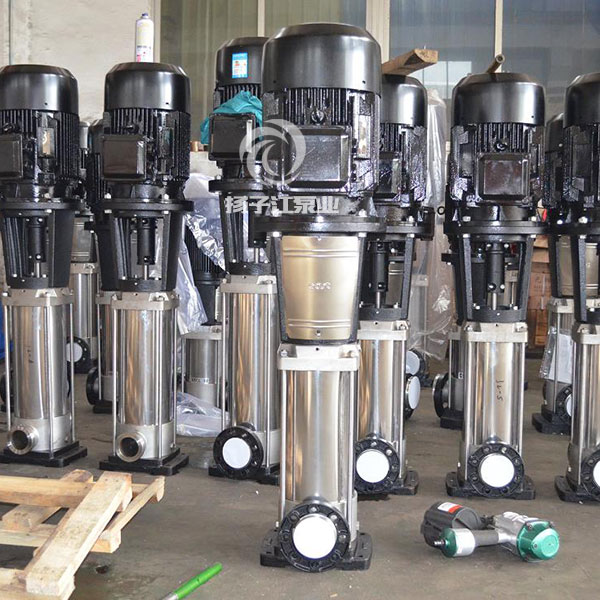

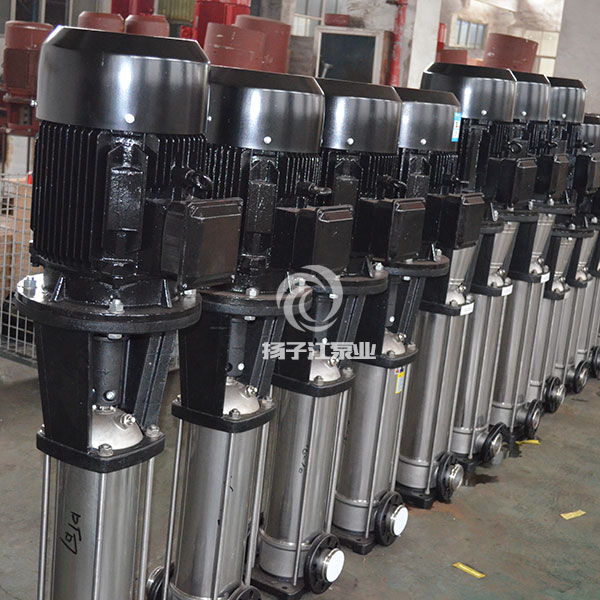

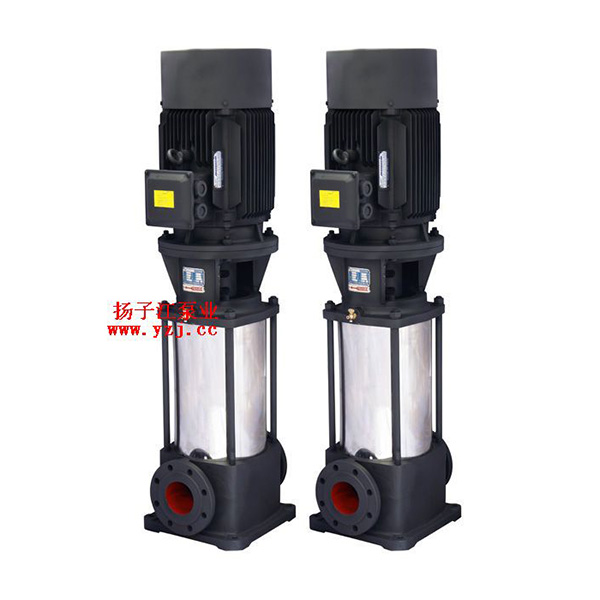

GDLF型立式不銹鋼多級離心泵
DLF型立式不銹鋼多級離心泵是本公司在國內外優秀泵型之基礎上結合用戶要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。立式不銹鋼多級離心泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝與管路中，立式不銹鋼多級離心泵同時集中了多級泵之高壓、立式泵之占地面積小及管道泵之安裝方便的優點。
目錄
GDLF型立式不銹鋼多級離心泵概述
GDLF型立式不銹鋼多級離心泵是本公司在國內外優秀泵型之基礎上結合用戶要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。立式不銹鋼多級離心泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝與管路中，立式不銹鋼多級離心泵同時集中了多級泵之高壓、立式泵之占地面積小及管道泵之安裝方便的優點。立式不銹鋼多級離心泵由于采用優秀的水力模型，所以還具有高效節能、運行平穩等優點，立式不銹鋼多級離心泵而且軸封采用耐磨機械密封，無泄露、使用壽命長。
型號意義
例如：80GDL(F)36-12X5
80-進出口直徑
GDL- 立式多級管道離心泵
12-單級揚程
36-短支架聯接式
GDLF型立式不銹鋼多級泵性能參數
| 序號 | 型 號 |
進出 口徑 |
流 量 (m3/h) |
揚 程 (m) |
轉 速 (r/min) |
效 率 (%) |
電機功率 |
汽 蝕 余量 |
重量 |
| 1 | 25GDLF2-12×3 | 25 | 2 | 36 | 30 | 2900 | 1.1 | 1.7 | 58 |
| 2 | 25GDLF2-12×4 | 48 | 1.1 | 62 | |||||
| 3 | 25GDLF2-12×5 | 60 | 1.5 | 68 | |||||
| 4 | 25GDLF2-12×6 | 72 | 1.5 | 72 | |||||
| 5 | 25GDLF2-12×7 | 84 | 2.2 | 78 | |||||
| 6 | 25GDLF2-12×8 | 96 | 2.2 | 82 | |||||
| 7 | 25GDLF2-12×9 | 108 | 2.2 | 86 | |||||
| 8 | 25GDLF2-12×10 | 120 | 3.0 | 98 | |||||
| 9 | 25GDLF2-12×11 | 132 | 3.0 | 102 | |||||
| 10 | 25GDLF2-12×12 | 144 | 3.0 | 106 | |||||
| 11 | 25GDLF4-11×3 | 25 | 4 | 33 | 40 | 2900 | 1.1 | 1.7 | 58 |
| 12 | 25GDLF4-11×4 | 44 | 1.5 | 65 | |||||
| 13 | 25GDLF4-11×5 | 55 | 2.2 | 72 | |||||
| 14 | 25GDLF4-11×6 | 66 | 2.2 | 76 | |||||
| 15 | 25GDLF4-11×7 | 77 | 3.0 | 86 | |||||
| 16 | 25GDLF4-11×8 | 88 | 3.0 | 90 | |||||
| 17 | 25GDLF4-11×9 | 99 | 3.0 | 94 | |||||
| 18 | 25GDLF4-11×10 | 110 | 4.0 | 110 | |||||
| 19 | 25GDLF4-11×11 | 121 | 4.0 | 114 | |||||
| 20 | 25GDLF4-11×12 | 132 | 4.0 | 118 | |||||
| 21 | 25GDLF4-11×13 | 143 | 4.0 | 122 | |||||
| 22 | 40GDLF6-12×3 | 40 | 6 | 36 | 52 | 2900 | 1.5 | 1.7 | 72 |
| 23 | 40GDLF6-12×4 | 48 | 2.2 | 78 | |||||
| 24 | 40GDLF6-12×5 | 60 | 2.2 | 82 | |||||
| 25 | 40GDLF6-12×6 | 72 | 3.0 | 92 | |||||
| 26 | 40GDLF6-12×7 | 84 | 3.0 | 96 | |||||
| 27 | 40GDLF6-12×8 | 96 | 4.0 | 112 | |||||
| 28 | 40GDLF6-12×9 | 108 | 4.0 | 116 | |||||
| 29 | 40GDLF6-12×10 | 120 | 4.0 | 120 | |||||
| 30 | 40GDLF6-12×11 | 132 | 5.5 | 140 | |||||
| 31 | 40GDLF6-12×12 | 144 | 5.5 | 146 | |||||
| 32 | 50GDLF12-15×2 | 50 | 12 | 30 | 56 | 2900 | 2.2 | 1.8 | 113 |
| 33 | 50GDLF12-15×3 | 45 | 3.0 | 129 | |||||
| 34 | 50GDLF12-15×4 | 60 | 4.0 | 149 | |||||
| 35 | 50GDLF12-15×5 | 75 | 5.5 | 181 | |||||
| 36 | 50GDLF12-15×6 | 90 | 5.5 | 190 | |||||
| 37 | 50GDLF12-15×7 | 105 | 7.5 | 204 | |||||
| 38 | 50GDLF12-15×8 | 120 | 7.5 | 212 | |||||
| 39 | 50GDLF12-15×9 | 135 | 11 | 265 | |||||
| 40 | 50GDLF12-15×10 | 150 | 11 | 273 | |||||
| 41 | 50GDLF18-15×2 | 50 | 18 | 30 | 62 | 2900 | 3.0 | 1.8 | 122 |
| 42 | 50GDLF18-15×3 | 45 | 4.0 | 142 | |||||
| 43 | 50GDLF18-15×4 | 60 | 5.5 | 175 | |||||
| 44 | 50GDLF18-15×5 | 75 | 7.5 | 189 | |||||
| 45 | 50GDLF18-15×6 | 90 | 7.5 | 198 | |||||
| 46 | 50GDLF18-15×7 | 105 | 11 | 252 | |||||
| 47 | 50GDLF18-15×8 | 120 | 11 | 261 | |||||
| 48 | 50GDLF18-15×9 | 135 | 15 | 280 | |||||
| 49 | 50GDLF18-15×10 | 150 | 15 | 289 | |||||
| 50 | 65GDLF24-12×2 | 65 | 24 | 44 | 65 | 2900 | 3.0 | 3.0 | 131 |
GDLF型立式不銹鋼多級離心泵性能參數
| 序號 | 型號 |
進出 口徑 |
流 量(m3/h) | 揚 程 (m) | 轉 速(r/min) | 效 率 (%) | 電機功率 (kw) |
汽蝕 余量 |
重量 (kg) |
| 51 | 65GDLF24-12×3 | 65 | 24 | 36 | 65 | 2900 | 4.0 | 3.0 | 153 |
| 52 | 65GDLF24-12×4 | 48 | 5.5 | 182 | |||||
| 53 | 65GDLF24-12×5 | 60 | 7.5 | 198 | |||||
| 54 | 65GDLF24-12×6 | 72 | 7.5 | 214 | |||||
| 55 | 65GDLF24-12×7 | 84 | 11 | 263 | |||||
| 56 | 65GDLF24-12×8 | 96 | 11 | 273 | |||||
| 57 | 65GDLF24-12×9 | 108 | 15 | 293 | |||||
| 58 | 65GDLF24-12×10 | 120 | 15 | 303 | |||||
| 59 | 80GDLF36-12×2 | 80 | 36 | 24 | 68 | 2900 | 4 | 4.0 | 193 |
| 60 | 80GDLF36-12×3 | 36 | 5.5 | 227 | |||||
| 61 | 80GDLF36-12×4 | 48 | 7.5 | 244 | |||||
| 62 | 80GDLF36-12×5 | 60 | 11 | 292 | |||||
| 63 | 80GDLF36-12×6 | 72 | 11 | 302 | |||||
| 64 | 80GDLF36-12×7 | 84 | 15 | 322 | |||||
| 65 | 80GDLF36-12×8 | 96 | 15 | 332 | |||||
| 66 | 80GDLF36-12×9 | 108 | 18.5 | 365 | |||||
| 67 | 80GDLF36-12×10 | 120 | 18.5 | 375 | |||||
| 68 | 80GDLF54-14×2 | 80 | 54 | 28 | 70 | 2900 | 7.5 | 4.0 | 218 |
| 69 | 80GDLF54-14×3 | 42 | 11 | 267 | |||||
| 70 | 80GDLF54-14×4 | 56 | 15 | 287 | |||||
| 71 | 80GDLF54-14×5 | 70 | 18.5 | 320 | |||||
| 72 | 80GDFL54-14×6 | 84 | 18.5 | 330 | |||||
| 73 | 80GDLF54-14×7 | 98 | 22 | 373 | |||||
| 74 | 80GDLF54-14×8 | 112 | 30 | 400 | |||||
| 75 | 80GDLF54-14×9 | 126 | 30 | 421 | |||||
| 76 | 80GDLF54-14×10 | 140 | 37 | 432 | |||||
| 77 | 100GDLF72-14×2 | 100 | 72 | 28 | 72 | 2900 | 11 | 4.5 | 276 |
| 78 | 100GDLF72-14×3 | 42 | 15 | 298 | |||||
| 79 | 100GDLF72-14×4 | 56 | 18.5 | 336 | |||||
| 80 | 100GDLF72-14×5 | 70 | 22 | 381 | |||||
| 81 | 100GDLF72-14×6 | 84 | 30 | 453 | |||||
| 82 | 100GDLF72-14×7 | 98 | 30 | 466 | |||||
| 83 | 100GDLF72-14×8 | 112 | 37 | 493 | |||||
| 84 | 100GDLF72-14×9 | 126 | 37 | 582 | |||||
| 85 | 100GDLF72-14×10 | 140 | 45 | 595 | |||||
| 86 | 125GDLF100-20×2 | 125 | 100 | 40 | 73 | 2900 | 18.5 | 4.5 | 292 |
| 87 | 125GDLF100-20×3 | 60 | 30 | 430 | |||||
| 88 | 125GDLF100-20×4 | 80 | 37 | 463 | |||||
| 89 | 125GDLF100-20×5 | 100 | 45 | 555 | |||||
| 90 | 125GDLF100-20×6 | 120 | 55 | 640 | |||||
| 91 | 125GDLF100-20×7 | 140 | 75 | 840 | |||||
| 92 | 125GDLF100-20×8 | 160 | 75 | 855 | |||||
| 93 | 125GDLF100-20×9 | 180 | 75 | 870 | |||||
| 94 | 125GDLF100-20×10 | 200 | 90 | 955 | |||||
| 95 | 150GDLF160-25×2 | 150 | 160 | 50 | 78 | 2900 | 37 | 4.5 | 737 |
| 96 | 150GDLF160-25×3 | 75 | 55 | 596 | |||||
| 97 | 150GDLF160-25×4 | 100 | 75 | 737 | |||||
| 98 | 150GDLF160-25×5 | 125 | 90 | 856 | |||||
| 99 | 150GDLF160-25×6 | 150 | 110 | 951 | |||||
| 100 | 150GDLF160-25×7 | 175 | 110 | 978 | |||||

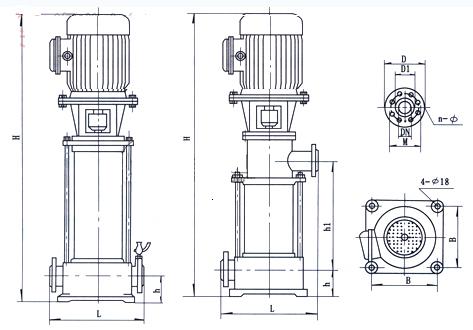

GDLF型立式不銹鋼多級離心泵安裝尺寸圖
| 型號 | H1 | L | B | 4-φd1 | 進口法蘭(J) | ||
| DN | N-φD2 | φD | |||||
| 25GDLF | 60 | 300 | 200 | 4-φ18 | 25 | 4-φ14 | 85 |
| 40GDLF | 80 | 360 | 235 | 4-φ18 | 40 | 4-φ18 | 110 |
| 50GDLF | 100 | 360 | 235 | 4-φ18 | 50 | 4-φ18 | 125 |
| 65GDLF | 110 | 360 | 235 | 4-φ18 | 65 | 4-φ18 | 145 |
| 80GDLF | 130 | 420 | 300 | 4-φ18 | 80 | 8-φ18 | 160 |
| 100GDLF | 160 | 520 | 350 | 4-φ18 | 100 | 8-φ18 | 180 |
| 125GDLF | 160 | 500 | 400 | 4-φ18 | 125 | 8-φ18 | 210 |
| 150GDLF | 180 | 600 | 400 | 4-φ18 | 150 | 8-φ22 | 245 |
