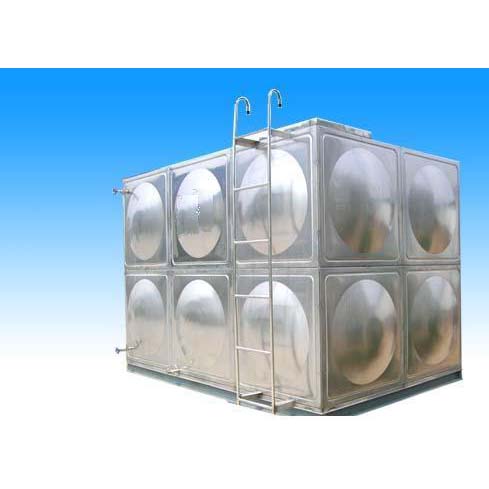

組合式焊接不銹鋼水箱
目錄
組合式焊接不銹鋼水箱選用材質
采用食品級SUS304系列、SUS316系列或SUS444系列
組合式焊接不銹鋼水箱適用范圍
各類工業、民用建筑給水、暖通，消防系統：食品、飲料、造酒、水處理行業；醫藥、石油、化工行業；靈活、合理的板形設計可適各種尺寸組合的容器。
組合式焊接不銹鋼水箱產品特點
選材優質精良 優質食品級不銹鋼SUS304極大延長可水箱的使用壽命，并能較好防止水質的二次污染。
結構獨特合理高強度的沖壓板及箱內分布均勻的不銹鋼拉筋使箱體承壓均勻合理。
施工方便快捷標準沖壓板塊1000×1000、1000×500、500×500mm隨意裝配現場組裝焊接，無需吊裝設備。
箱體輕盈美觀高質量的沖壓工藝，既保證了箱體大限度的承壓需要，又降低了材料厚度，滿足了箱體的美觀實用要求。
組合式不銹鋼焊接水箱選用表
|
序號 |
公稱容積m3 |
箱體尺寸 |
接管直徑DN |
水箱支座數 |
水箱重量 |
備注 |
|||||
|
L |
B |
H |
進水管 |
出水管 |
溢流管 |
泄水管 |
|||||
|
1 |
1 |
1000 |
1000 |
1000 |
40 |
40 |
50 |
32 |
2 |
145 |
|
|
2 |
2 |
2000 |
1000 |
1000 |
40 |
40 |
50 |
32 |
2 |
249 |
|
|
3 |
4 |
2000 |
2000 |
1000 |
50 |
50 |
65 |
32 |
3 |
412 |
|
|
4 |
6 |
2000 |
2000 |
1500 |
70 |
70 |
80 |
50 |
3 |
539 |
|
|
5 |
8 |
2000 |
2000 |
2000 |
80 |
80 |
100 |
50 |
3 |
668 |
|
|
6 |
10 |
2500 |
2000 |
2000 |
80 |
80 |
100 |
50 |
4 |
764 |
|
|
7 |
12 |
3000 |
2000 |
2000 |
80 |
80 |
100 |
50 |
4 |
915 |
|
|
8 |
15 |
3000 |
2500 |
2000 |
80 |
80 |
100 |
50 |
4 |
1070 |
|
|
9 |
16 |
4000 |
2000 |
2000 |
80 |
80 |
100 |
50 |
5 |
1155 |
|
|
10 |
18 |
3000 |
3000 |
2000 |
80 |
80 |
100 |
70 |
4 |
1220 |
|
|
11 |
20 |
4000 |
2500 |
2000 |
80 |
80 |
100 |
70 |
5 |
1347 |
|
|
12 |
24 |
4000 |
3000 |
2000 |
80 |
80 |
100 |
70 |
5 |
1539 |
|
|
13 |
30 |
5000 |
3000 |
2000 |
100 |
100 |
125 |
70 |
6 |
1918 |
|
|
14 |
40 |
5000 |
4000 |
2000 |
100 |
100 |
125 |
70 |
6 |
2386 |
|
|
15 |
50 |
5000 |
4000 |
2500 |
100 |
100 |
125 |
80 |
6 |
2872 |
|
|
16 |
60 |
5000 |
4000 |
3000 |
125 |
125 |
150 |
80 |
6 |
3285 |
|
|
17 |
70 |
7000 |
4000 |
2500 |
125 |
125 |
150 |
80 |
8 |
3797 |
|
|
18 |
80 |
8000 |
4000 |
2500 |
125 |
125 |
150 |
80 |
9 |
4391 |
|
|
19 |
100 |
8000 |
5000 |
2500 |
150 |
150 |
200 |
80 |
9 |
4843 |
|
|
20 |
120 |
8000 |
5000 |
3000 |
150 |
150 |
200 |
100 |
9 |
5487 |
|
|
21 |
150 |
10000 |
5000 |
3000 |
150 |
150 |
200 |
100 |
11 |
6568 |
|
|
22 |
180 |
10000 |
6000 |
3000 |
150 |
150 |
200 |
100 |
11 |
7953 |
|
組合式焊接不銹鋼水箱安裝說明
1、水箱基礎要求
砼基礎幾何尺寸應按GB02S101有關規定制定。砼基礎平面高低差＜5mm
2、水箱的安裝，施工和驗收
專業焊工現場氬弧焊接。施工現場有標準電源。水箱四周有≥500mm的檢修空間。外觀檢驗無銹蝕，無污染：注滿水2-3h，箱體無明顯變形，焊縫無滲漏為合格。
3、水箱的使用、維修和保養
配管時，切勿向配管進出水口施加過大的負荷。不要將閥門及大口徑管道的重量直接施加到水箱水口，要設置管道支撐：對焊接管的膨脹、收縮、振動必須裝伸縮柔性接頭。
4、水箱配置及配套附件
水箱供貨范圍箱體、帶鎖人孔、爬梯、玻管液位計、短管及單片法蘭。還可以根據用戶的要求提供配套的附件，如：浮球閥和各種水箱消毒設備等。
