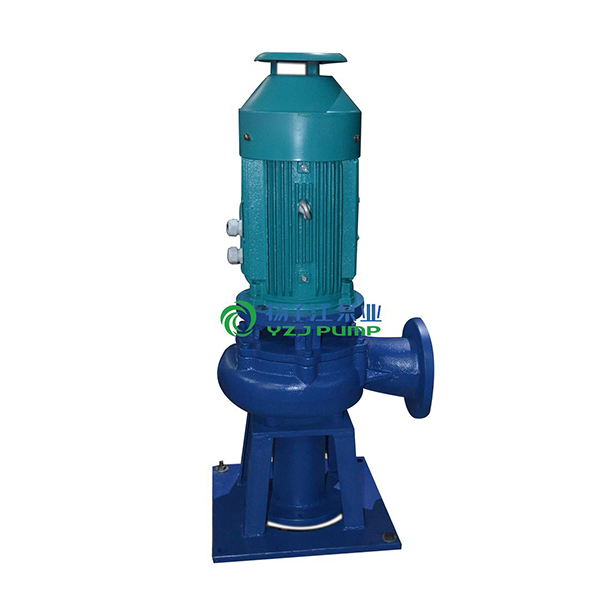

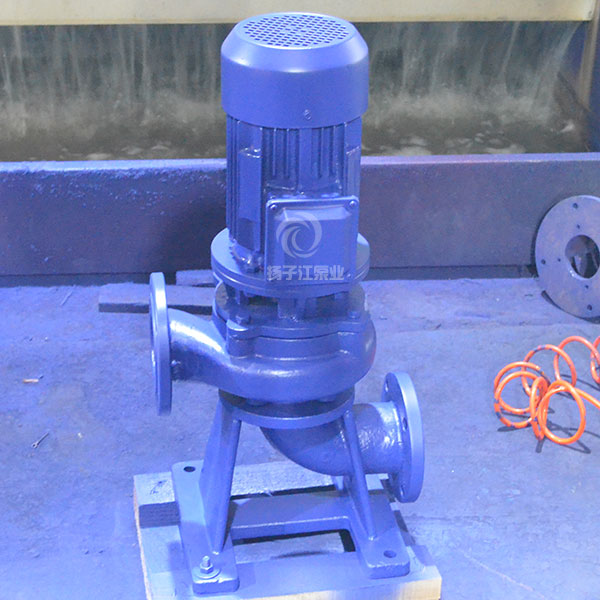

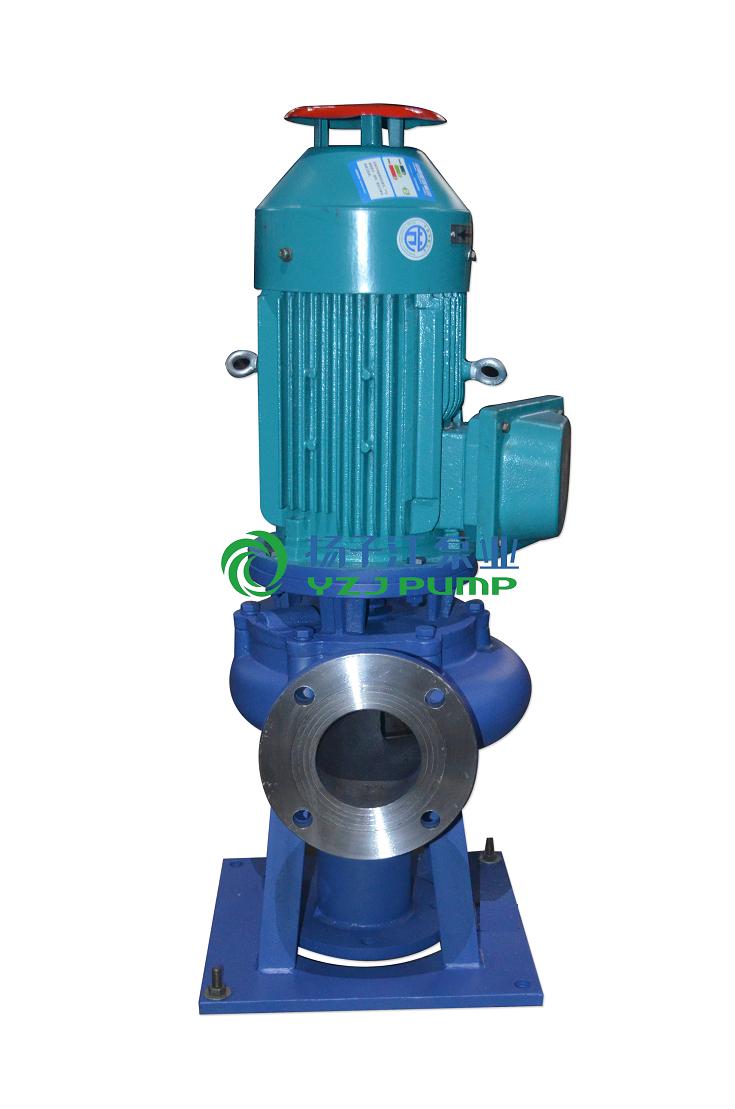

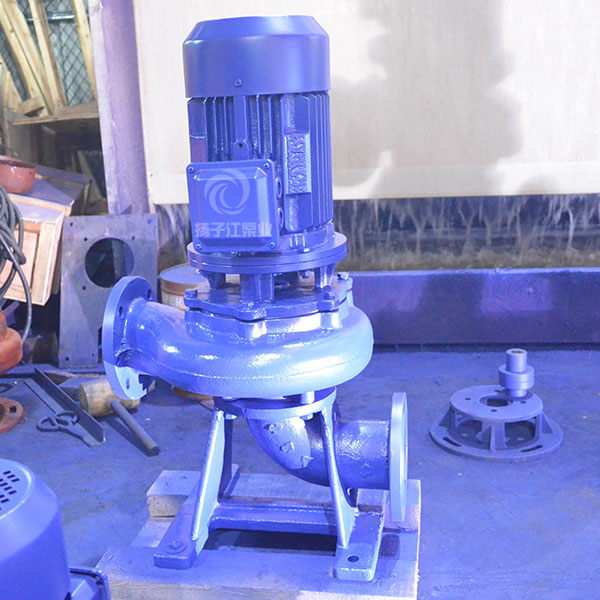

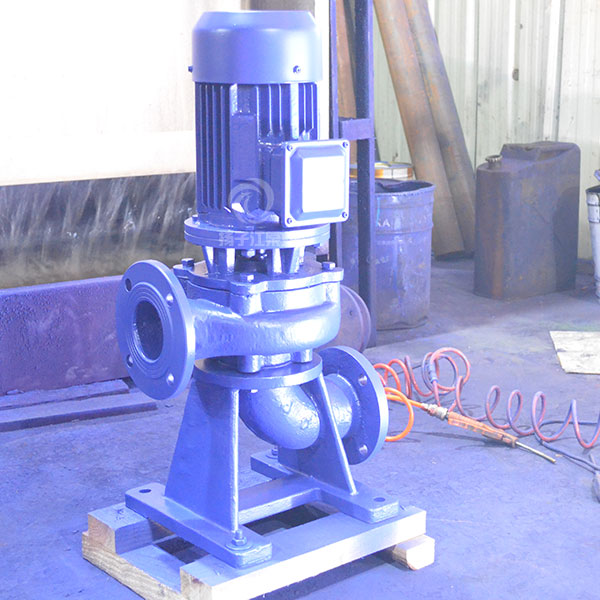

WL型不銹鋼防爆直立式排污泵|直立式無堵塞排污泵
流量：2～1500 m3/h
揚程范圍：3～45m
額定轉速n：970～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×103kg/m3
介質PH值：5～9
系統高工作壓力：≤0.6Mpa
目錄
立式排污泵產品概述
WL型立式排污泵主要由軸、軸承架、泵蓋、葉輪、泵座、電機支架、電機等部件組成。泵為立式單級單吸渦殼泵，葉輪采用雙流道結構，能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6535-92《離心污水泵技術條件》標準。
立式排污泵產品特點
1、安全可靠、減少維修費用：經過平衡校驗的轉子部件及合理的軸承 布置有效地平衡了泵的徑向力及軸向力，從而保證了機組能夠長期穩定的運行，且具有振動小、噪音低。
2、過流能力強：順暢的大流道，特殊的葉輪防堵設計，確保泵運行高效且無堵塞。
3、雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。
立式排污泵工作條件
流量：2～1500 m3/h
揚程范圍：3～45m
額定轉速n：970～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×103kg/m3
介質PH值：5～9
系統高工作壓力：≤0.6Mpa
立式排污泵結構圖
| 序號 | 部件名稱 | 序號 | 部件名稱 |
|
| 1 | 底座 | 5 | 電機 | |
| 2 | 泵體 | 6 | 主軸 | |
| 3 | 葉輪 | 7 | 機械密封 | |
| 4 | 油室 | 8 | 葉輪螺母 |
立式排污泵產品用途
立式排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質.
性能參數表
|
口徑
|
流量
|
揚程
|
轉速
|
電機功率
|
效率
|
自動耦合器
|
|
|
mm
|
m3/h
|
M
|
r/min
|
kw
|
%
|
||
|
25-8-22-1.1
|
25
|
8
|
22
|
2900
|
1.1
|
45
|
|
|
32-12-15-1.1
|
32
|
12
|
15
|
2900
|
1.1
|
|
|
|
40-15-15-1.5
|
40
|
15
|
15
|
2900
|
1.5
|
54
|
|
|
40-15-30-2.2
|
40
|
15
|
30
|
2900
|
2.2
|
54
|
|
|
50-20-7-0.75
|
50
|
20
|
7
|
2900
|
0.75
|
51
|
GAK-50
|
|
50-10-10-0.75
|
50
|
10
|
10
|
2900
|
0.75
|
52
|
GAK-50
|
|
50-20-15-1.5
|
50
|
20
|
15
|
290
|
1.5
|
53
|
GAK-50
|
|
50-15-25-2.2
|
50
|
15
|
25
|
2900
|
2.2
|
54
|
GAK-50
|
|
50-18-30-3
|
50
|
18
|
30
|
2900
|
3
|
55
|
GAK-50
|
|
50-40-15-4
|
50
|
40
|
15
|
2900
|
4
|
55
|
GAK-50
|
|
50-25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
55
|
GAK-50
|
|
50-20-40-7.5
|
50
|
50
|
20
|
2900
|
7.5
|
58
|
GAK-50
|
|
65-25-15-2.2
|
65
|
25
|
15
|
2900
|
2.2
|
50
|
GAK-65
|
|
65-37-13-3
|
65
|
37
|
13
|
2900
|
3
|
57
|
GAK-65
|
|
65-25-30-4
|
65
|
25
|
30
|
2900
|
4
|
61
|
GAK-65
|
|
65-30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
GAK-65
|
|
65-35-50-11
|
65
|
35
|
50
|
2900
|
11
|
45
|
GAK-65
|
|
65-35-60-15
|
65
|
35
|
60
|
2900
|
15
|
65
|
GAK-65
|
|
80-60-13-5.5
|
80
|
60
|
13
|
2900
|
5.5
|
67
|
|
|
80-40-7-2.2
|
80
|
40
|
7
|
1450
|
2.2
|
59
|
GAK-80
|
|
80-43-13-3
|
80
|
43
|
13
|
2900
|
3
|
70
|
|
|
80-40-15-4
|
80
|
40
|
15
|
2900
|
4
|
61
|
|
|
80-65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
63
|
GAK-80
|
|
100-80-10-4
|
100
|
100
|
10
|
1450
|
4
|
65
|
GAK-100
|
|
口徑
|
流量
|
揚程
|
轉速
|
電機功率
|
效率
|
自動耦合器
|
|
|
mm
|
m3/h
|
M
|
r/min
|
kw
|
%
|
||
|
100-110-10-5.5
|
100
|
110
|
10
|
1450
|
5.5
|
65
|
GAK-100
|
|
100-100-15-7.5
|
100
|
100
|
15
|
1450
|
7.5
|
68
|
GAK-100
|
|
100-80-20-7.5
|
100
|
80
|
20
|
1450
|
7.5
|
65
|
GAK-100
|
|
100-100-25-11
|
100
|
100
|
25
|
1450
|
11
|
70
|
GAK-100
|
|
100-100-30-15
|
100
|
100
|
30
|
1450
|
15
|
65
|
GAK-100
|
|
100-100-35-18.5
|
100
|
100
|
35
|
1450
|
18.5
|
68
|
GAK-100
|
|
125-130-15-11
|
125
|
130
|
15
|
1450
|
11
|
72
|
GAK-125
|
|
125-130-20-15
|
125
|
130
|
20
|
1450
|
15
|
75
|
GAK-125
|
|
150-145-9-7.5
|
150
|
145
|
9
|
1450
|
7.5
|
76
|
GAK-150
|
|
150-180-15-15
|
150
|
180
|
15
|
1450
|
15
|
69
|
GAK-150
|
|
150-180-20-18.5
|
150
|
180
|
20
|
1450
|
18.5
|
72
|
GAK-150
|
|
150-180-25-22
|
150
|
180
|
25
|
1450
|
22
|
78
|
GAK-150
|
|
150-130-30-22
|
150
|
130
|
30
|
1450
|
22
|
78
|
GAK-150
|
|
150-180-30-30
|
150
|
180
|
30
|
1450
|
30
|
78
|
GAK-150
|
|
150-200-30-37
|
150
|
200
|
30
|
1450
|
37
|
73
|
GAK-150
|
|
200-300-7-11
|
200
|
300
|
7
|
980
|
11
|
66
|
GAK-200
|
|
200-250-11-15
|
200
|
250
|
11
|
1450
|
15
|
64
|
GAK-200
|
|
200-250-15-18.5
|
200
|
250
|
15
|
1450
|
18.5
|
73
|
GAK-200
|
|
200-400-10-22
|
200
|
400
|
10
|
1450
|
22
|
75
|
GAK-200
|
|
200-400-13-30
|
200
|
400
|
13
|
14501
|
30
|
76
|
GAK-200
|
|
200-300-15-22
|
200
|
300
|
15
|
1450
|
22
|
76
|
GAK-200
|
|
200-250-22-30
|
200
|
250
|
22
|
1450
|
30
|
71
|
GAK-200
|
|
200-350-25-37
|
200
|
350
|
25
|
1450
|
37
|
71
|
GAK-200
|
|
200-400-30-45
|
200
|
400
|
30
|
1450
|
45
|
74
|
GAK-200
|
|
口徑
|
流量
|
揚程
|
轉速
|
電機功率
|
效率
|
自動耦合器
|
|
|
mm
|
m3/h
|
M
|
r/min
|
kw
|
%
|
||
|
250
|
600
|
9
|
980
|
30
|
78
|
GAK-250
|
|
|
250-600-12-37
|
250
|
600
|
12
|
1450
|
37
|
76
|
GAK-250
|
|
250-600-15-45
|
250
|
600
|
15
|
1450
|
45
|
73
|
GAK-250
|
|
250-600-20-55
|
250
|
600
|
20
|
1450
|
55
|
73
|
GAK-250
|
|
250-600-25-75
|
250
|
600
|
25
|
1450
|
75
|
71
|
GAK-250
|
|
300-800-12-45
|
300
|
800
|
12
|
980
|
45
|
74
|
GAK-300
|
|
300-480-15-45
|
300
|
480
|
15
|
1450
|
45
|
66
|
GAK-300
|
|
300-800-15-55
|
300
|
800
|
15
|
1450
|
55
|
73
|
GAK-300
|
|
300
|
600
|
20
|
1450
|
55
|
73
|
GAK-300
|
|
|
300-800-20-75
|
300
|
800
|
20
|
1450
|
75
|
75
|
GAK-300
|
|
300-950-20-90
|
300
|
950
|
20
|
1450
|
90
|
76
|
GAK-300
|
|
300-1000-25-110
|
300
|
1000
|
25
|
1450
|
110
|
76
|
GAK-300
|
|
300-1100-10-55
|
300
|
1100
|
10
|
1450
|
55
|
73
|
GAK-300
|
|
350-1500-15-90
|
350
|
1500
|
15
|
740
|
90
|
87
|
GAK-350
|
|
350-1200-18-90
|
350
|
1200
|
18
|
980
|
90
|
85
|
GAK-350
|
|
350-1100-28-132
|
350
|
1100
|
28
|
980
|
132
|
84
|
GAK-350
|
|
350-1000-36-160
|
350
|
1000
|
36
|
980
|
160
|
84
|
GAK-350
|
|
400-1760-7.5-55
|
400
|
1760
|
7.5
|
980
|
55
|
83
|
GAK-400
|
|
400-1500-10-75
|
400
|
1500
|
10
|
980
|
75
|
86
|
GAK-400
|
|
400-2000-13-110
|
400
|
2000
|
13
|
980
|
110
|
84
|
GAK-400
|
|
400-2000-15-132
|
400
|
2000
|
15
|
980
|
132
|
83
|
GAK-400
|
|
400-1700-22-160
|
400
|
1700
|
22
|
980
|
160
|
83
|
GAK-400
|
|
400-1500-26-160
|
400
|
1500
|
26
|
980
|
160
|
84
|
GAK-400
|
|
口徑
|
流量
|
揚程
|
轉速
|
電機功率
|
效率
|
自動耦合器
|
|
|
mm
|
m3/h
|
M
|
r/min
|
kw
|
%
|
||
|
400-1700-30-200
|
400
|
1700
|
30
|
980
|
200
|
86
|
GAK-400
|
|
400-1800-32-250
|
400
|
1800
|
32
|
980
|
250
|
82
|
GAK-400
|
|
500-2500-10-110
|
500
|
2500
|
10
|
740
|
110
|
85
|
GAK-500
|
|
500-2600-15-160
|
500
|
2600
|
15
|
740
|
160
|
84
|
GAK-500
|
|
500-2400-22-220
|
500
|
2400
|
22
|
740
|
220
|
85
|
GAK-500
|
|
500-2650-24-250
|
500
|
2650
|
24
|
740
|
250
|
85
|
GAK-500
|
