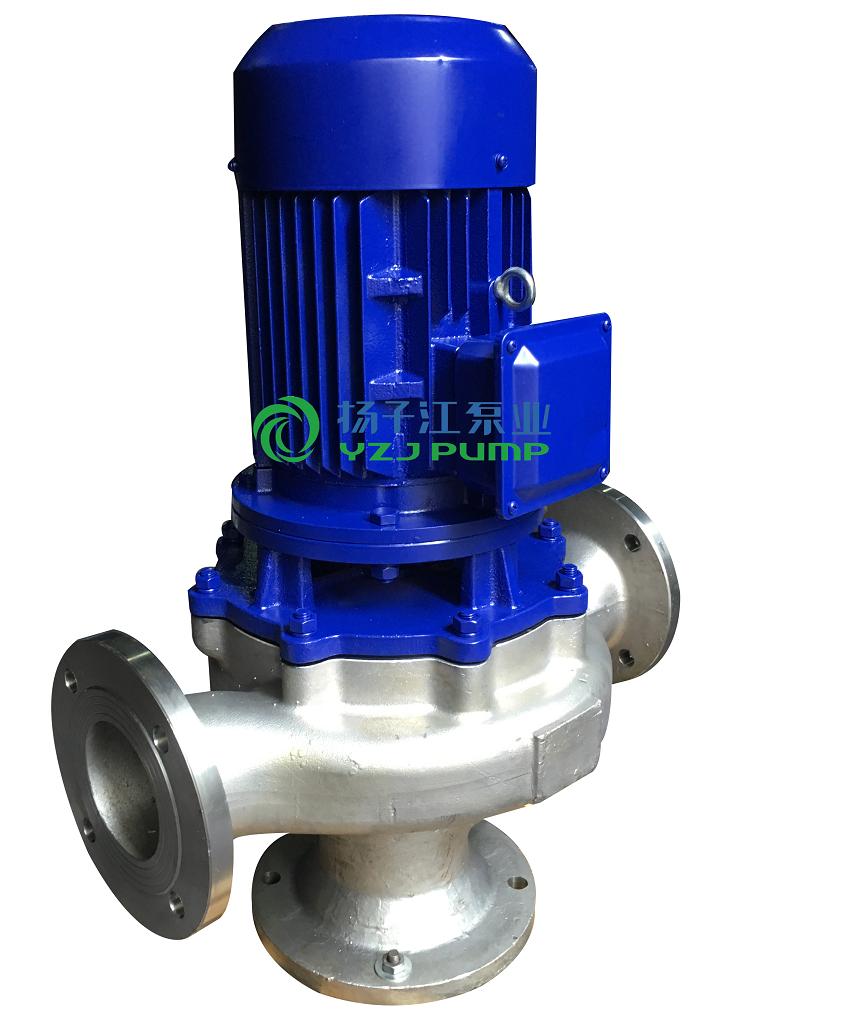

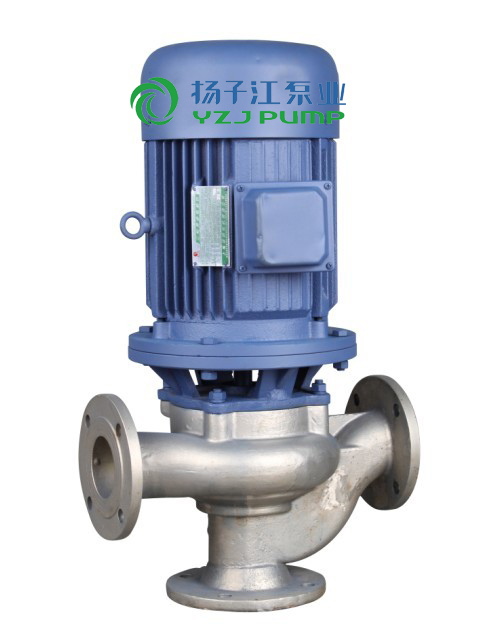

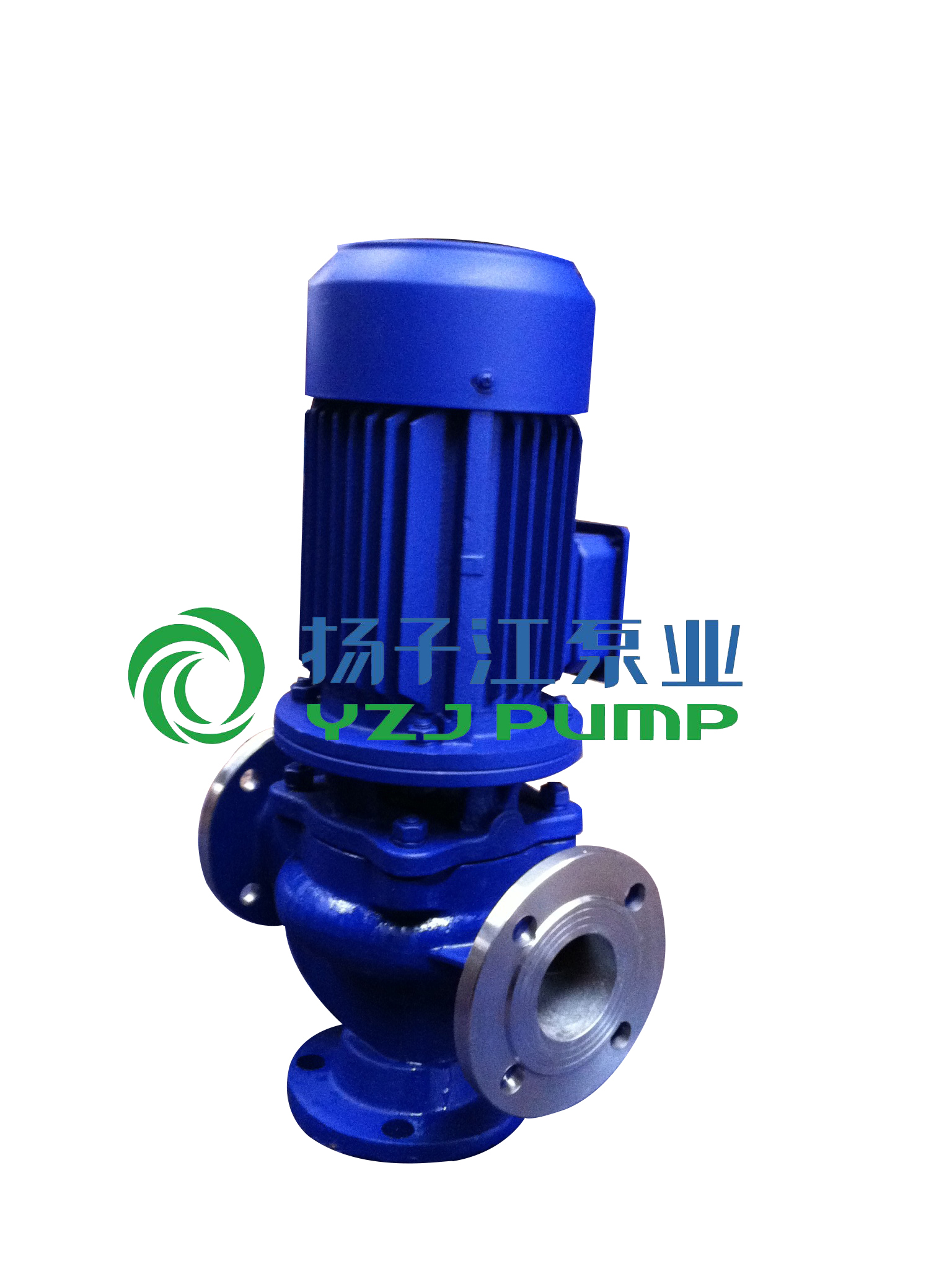

GW型管道排污泵|防爆管道式無堵塞排污泵
A、管道排污泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米。
B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
C、鑄鐵材質的使用范圍這PH5～9。
D、不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過以上條件時，應在訂貨時提出，以便為您提供更可靠的產品。
目錄
管道式無堵塞排污泵概述
GW型立式管道排污泵按裝方便，用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
管道式無堵塞排污泵適用范圍
GW系列管道式無堵塞排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
管道式無堵塞排污泵使用條件
A、管道排污泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米。
B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
C、鑄鐵材質的使用范圍這PH5～9。
D、不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過以上條件時，應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度，介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
管道式無堵塞排污泵產品特點
1、泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5、泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6、占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。

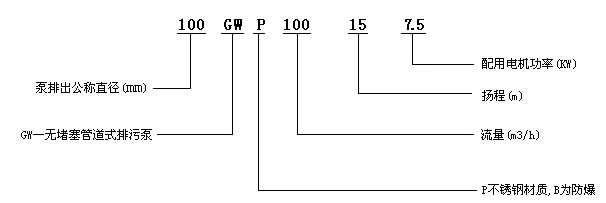

管道式無堵塞排污泵型號意義
GW型管道排污泵按裝方便，用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。

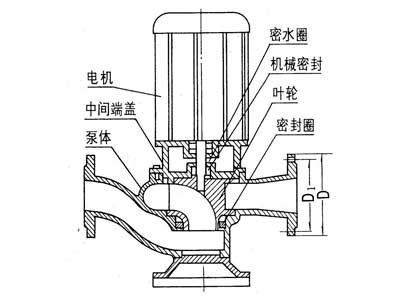

GW型管道排污泵結構圖
管道式無堵塞排污泵性能參數
| 序號 | 型 號 |
口 徑 (mm) |
流 量（m3/h） | 揚 程 | 轉 速（r/min） | 功 率 |
效 率 （%） |
水泵電器控制器 | 自動耦合器配WQ |
| 1 | 25GW8-22-1.1 | 25 | 8 | 22 | 2825 | 1.1 | 38.1 | QZD-1.1 | / |
| 2 | 32GW12-15-1.1 | 32 | 12 | 15 | 2825 | 1.1 | 40 | QZD-1.1 | / |
| 3 | 40GW15-15-1.5 | 40 | 15 | 15 | 2840 | 1.5 | 45.1 | QZD-1.5 | 40 |
| 4 | 40GW15-30-2.2 | 40 | 15 | 30 | 2840 | 2.2 | 18 | QZD-2.2 | 40 |
| 5 | 50GW20-7-0.75 | 50 | 20 | 7 | 1390 | 0.75 | 54 | QZD-0.75 | 40 |
| 6 | 50GW10-10-0.75 | 50 | 10 | 10 | 1390 | 0.75 | 56 | QZD-0.75 | 50 |
| 7 | 50GW20-15-1.5 | 50 | 20 | 15 | 2840 | 1.5 | 55 | QZD-1.5 | 50 |
| 8 | 50GW15-25-2.2 | 50 | 15 | 25 | 2840 | 2.2 | 56 | QZD-2.2 | 50 |
| 9 | 50GW18-30-3 | 50 | 18 | 30 | 2880 | 3.0 | 58 | QZD-3.0 | 50 |
| 10 | 50GW25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 53 | QZD-5.5 | 50 |
| 11 | 50GW20-40-7.5 | 50 | 20 | 40 | 2900 | 7.5 | 55 | QZD-7.5 | 50 |
| 12 | 65GW25-15-2.2 | 65 | 25 | 15 | 2840 | 2.2 | 52 | QZD-2.2 | 50 |
| 13 | 65GW37-13-3 | 65 | 37 | 13 | 2880 | 3.0 | 55 | QZD-3.0 | 65 |
| 14 | 65GW25-30-4 | 65 | 25 | 30 | 2890 | 4.0 | 58 | QZD-4.0 | 65 |
| 15 | 65GW30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 | QZD-7.5 | 65 |
| 16 | 65GW35-50-11 | 65 | 35 | 50 | 2930 | 11 | 60 | QZD-11 | 65 |
| 17 | 65GW35-60-15 | 65 | 35 | 60 | 2930 | 15 | 63 | QZD-15 | 65 |
| 18 | 80GW40-7-2.2 | 80 | 40 | 7 | 1420 | 2.2 | 52 | QZD-2.2 | 65 |
| 19 | 80GW43-13-3 | 80 | 43 | 13 | 2880 | 3.0 | 50 | QZD-3.0 | 80 |
| 20 | 80GW40-15-4 | 80 | 40 | 15 | 2890 | 4.0 | 57 | QZD-4.0 | 80 |
| 21 | 80GW65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 56 | QZD-7.5 | 80 |
| 22 | 100GW80-10-4 | 100 | 80 | 10 | 1440 | 4.0 | 62 | QZD-4.0 | 80 |
| 23 | 100GW110-10-5.5 | 100 | 110 | 10 | 1440 | 5.5 | 66 | QZD-5.5 | 100 |
| 24 | 100GW100-15-7.5 | 100 | 100 | 15 | 1440 | 7.5 | 67 | QZD-7.5 | 100 |
| 25 | 100GW85-20-7.5 | 100 | 85 | 20 | 1400 | 7.5 | 68 | QZD-7.5 | 100 |
| 26 | 100GW100-25-11 | 100 | 100 | 25 | 1460 | 11 | 65 | JJ1-11 | 100 |
| 27 | 100GW100-30-15 | 100 | 100 | 30 | 1470 | 15 | 66 | JJ1-26 | 100 |
| 28 | 100GW100-35-18.5 | 100 | 100 | 35 | 1460 | 18.5 | 65 | JJ1-18.5 | 100 |
| 29 | 125GW130-15-11 | 125 | 130 | 15 | 1460 | 11 | 62 | JJ1-11 | 100 |
| 30 | 125GW130-25-15 | 125 | 130 | 20 | 1440 | 15 | 63 | JJ1-15 | 125 |
| 31 | 150GW145-6-7.5 | 150 | 145 | 6 | 1470 | 7.5 | 63 | QZD7.5 | 125 |
| 32 | 150GW180-15-15 | 150 | 180 | 15 | 1470 | 15 | 65 | JJ1-15 | 150 |
| 33 | 150GW180-20-18.5 | 150 | 180 | 20 | 1470 | 18.5 | 75 | JJ1-18.5 | 150 |
| 34 | 150GW180-25-22 | 150 | 180 | 25 | 1470 | 22 | 76 | JJ1-22 | 150 |
| 35 | 150GW130-30-22 | 150 | 130 | 30 | 1470 | 22 | 75 | JJ1-22 | 150 |
| 36 | 150GW180-30-30 | 150 | 180 | 30 | 970 | 30 | 73 | JJ1-30 | 150 |
| 37 | 150GW200-30-37 | 150 | 200 | 30 | 970 | 37 | 70 | JJ1-37 | 150 |
| 38 | 200GW300-7-11 | 200 | 300 | 7 | 1470 | 11 | 73 | JJ1-11 | 150 |
| 39 | 200GW250-11-15 | 200 | 250 | 11 | 1470 | 15 | 74 | JJ1-15 | 200 |
| 40 | 200GW400-10-22 | 200 | 400 | 10 | 1470 | 22 | 76 | JJ1-22 | 200 |
| 41 | 200GW400-13-30 | 200 | 400 | 13 | 1470 | 30 | 73 | JJ1-30 | 200 |
| 42 | 200GW250-11-15 | 200 | 250 | 15 | 1470 | 18.5 | 72 | JJ1-18.5 | 200 |
| 43 | 200GW300-15-22 | 200 | 300 | 15 | 1470 | 22 | 73 | JJ1-22 | 200 |
| 44 | 200GW250-22-30 | 200 | 250 | 22 | 1470 | 30 | 71 | JJ1-30 | 200 |
| 45 | 200GW350-25-37 | 200 | 350 | 25 | 1470 | 37 | 75 | JJ1-37 | 200 |
| 46 | 200GW400-30-55 | 200 | 400 | 30 | 1480 | 55 | 70 | JJ1-55 | 200 |
| 47 | 250GW600-9-30 | 250 | 600 | 9 | 980 | 30 | 74 | JJ1-30 | 250 |
| 48 | 250GW600-12-37 | 250 | 600 | 12 | 1480 | 37 | 78 | JJ1-37 | 250 |
| 49 | 250GW600-15-45 | 250 | 600 | 15 | 1480 | 45 | 75 | JJ1-45 | 250 |
| 50 | 250GW600-20-55 | 250 | 600 | 20 | 1480 | 55 | 73 | JJ1-55 | 250 |
| 51 | 250GW600-25-75 | 250 | 600 | 25 | 1480 | 75 | 73 | JJ1-75 | 250 |
| 52 | 300GW800-12-45 | 300 | 800 | 12 | 1480 | 45 | 76 | JJ1-45 | 300 |
| 53 | 300GW500-15-45 | 300 | 500 | 15 | 980 | 45 | 70 | JJ1-45 | 300 |
| 54 | 300GW800-15-55 | 300 | 800 | 15 | 980 | 55 | 73 | JJ1-55 | 300 |
| 55 | 300GW600-20-55 | 300 | 600 | 20 | 980 | 55 | 75 | JJ1-55 | 300 |
| 56 | 300GW800-20-75 | 300 | 800 | 20 | 980 | 75 | 78 | JJ1-75 | 300 |
| 57 | 300GW950-20-90 | 300 | 950 | 20 | 980 | 90 | 80 | JJ1-90 | 300 |
| 58 | 300GW1000-25-110 | 300 | 1000 | 25 | 980 | 110 | 82 | JJ1-110 | 300 |
| 59 | 300GW1100-10-55 | 300 | 1100 | 10 | 980 | 55 | 84.5 | JJ1-55 | 300 |
| 60 | 350GW1500-15-90 | 350 | 1500 | 15 | 980 | 90 | 83.1 | JJ1-90 | 350 |
| 61 | 350GW1200-18-90 | 350 | 1200 | 18 | 980 | 90 | 83.2 | JJ1-90 | 350 |
| 62 | 350GW1100-28-132 | 350 | 1100 | 28 | 740 | 132 | 78.5 | JJ1-132 | 350 |
| 63 | 350GW1000-36-160 | 350 | 1000 | 36 | 740 | 160 | 82.1 | JJ1-160 | 350 |
GW型立式管道排污泵安裝與使用
1.首先檢查外部緊固件是否在運輸中松動。
2.檢查電源電壓是否符合電機銘牌要求。
3.接通電源試轉一下，看葉輪是否按泵上指示意的方向轉，如方向倒轉，將電纜中的任何二相線對調一下即可，試轉時時間不能太久，以免燒毀密封件。
4.將泵安裝好、開機運轉。好能將泵底腳螺絲裝上。
檢查與維修
1.泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。
2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。
3.當泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。
4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。
常見故障原因
1.不出水，被抽送液體重度與粒度過高；液流道堵塞；葉輪轉向錯；棒料抽進葉輪被卡；管道出口高度超出額定揚程高度。
2.流量不足、揚程低。電壓偏低、葉輪轉向錯或耐磨密封磨損；液體重度粒度過高。
3.絕緣電阻低，周圍環境潮濕，機械密封嚴重漏水。
