ZW型無堵塞自吸式污水泵
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。
目錄
ZW型無堵塞自吸式污水泵產品概述
無堵塞自吸式污水泵是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，自吸排污泵性能達到國際先進水平，具有廣闊的應用市場和發展前景。
ZW型無堵塞自吸式污水泵產品特點
1、ZW自吸排污泵的排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、自吸排污泵有著高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
3、ZW自吸排污泵自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
ZW型無堵塞自吸式污水泵產品用途及條件
ZW自吸式污水泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
自吸式排污泵的使用條件：1環境溫度≤45℃，介質溫度≤60℃。2.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。3.通過顆粒大直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。4.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米
ZW型無堵塞自吸式污水泵技術參數
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。
ZW型無堵塞自吸式污水泵型號意義
ZW自吸排污泵
例如：50ZW15-30
50-進口口徑
ZW自吸排污泵
15-流量(m3/h)
30-揚程
P-材質不銹鋼
B-防爆電機型
性能參數
| 型號 |
流量Q （m3/h） |
揚程 （m） |
電機功率 （KW） |
轉速 （r/min） |
| 25ZW8-15 | 8 | 15 | 1.5 | 2900 |
| 32ZW10-20 | 10 | 20 | 2.2 | 2900 |
| 32ZW20-12 | 20 | 12 | 2.2 | 2900 |
| 40ZW20-12 | 20 | 12 | 2.2 | 2900 |
| 40ZW10-20 | 10 | 20 | 2.2 | 2900 |
| 40ZW15-30 | 15 | 30 | 3 | 2900 |
| 50ZW10-20 | 10 | 20 | 2.2 | 2900 |
| 50ZW20-12 | 20 | 12 | 2.2 | 2900 |
| 50ZW15-30 | 15 | 30 | 3 | 2900 |
| 65ZW30-18 | 30 | 18 | 4 | 1450 |
| 65ZW20-30 | 20 | 30 | 5.5 | 2900 |
| 65ZW15-30 | 15 | 30 | 3 | 2900 |
| 65ZW20-14 | 20 | 14 | 2.2 | 2900 |
| 65ZW25-40 | 25 | 40 | 7.5 | 2900 |
| 65ZW30-50 | 30 | 50 | 11 | 2900 |
| 80ZW40-16 | 40 | 16 | 4 | 1450 |
| 80ZW40-50 | 40 | 50 | 18.5 | 2900 |
| 80ZW65-25 | 65 | 25 | 7.5 | 2900 |
| 80ZW80-35 | 80 | 35 | 15 | 2900 |
| 80ZW50-60 | 50 | 60 | 22 | 2900 |
| 100ZW100-15 | 100 | 15 | 7.5 | 1450 |
| 100ZW80-20 | 80 | 20 | 7.5 | 1450 |
| 100ZW100-20 | 100 | 20 | 11 | 1450 |
| 100ZW100-30 | 100 | 30 | 22 | 2900 |
| 100ZW80-60 | 80 | 60 | 37 | 2900 |
| 100ZW80-80 | 80 | 80 | 45 | 2900 |
| 125ZW120-20 | 120 | 20 | 15 | 1450 |
| 125ZW200-15 | 200 | 15 | 15 | 1450 |
| 150ZW200-15 | 200 | 15 | 15 | 1450 |
| 150ZW250-25 | 250 | 25 | 45 | 2900 |
| 200ZW280-14 | 280 | 14 | 22 | 1450 |
| 200ZW300-18 | 300 | 18 | 37 | 1450 |
| 200ZW280-28 | 280 | 28 | 55 | 1450 |
| 250ZW420-20 | 420 | 20 | 55 | 1450 |
| 300ZW800-14 | 800 | 14 | 55 | 1450 |
ZW型無堵塞自吸式污水泵故障處理
| 自吸排污泵故障現象 | 自吸排污泵故障原因分析 | 自吸排污泵故障排除方法 |
| 自吸排污泵不出水 | 泵體內未加儲液或儲液不足 | 加足 |
| 吸入管路漏氣 | 消除管路漏氣現象 | |
| 電壓過低 | 調整電壓 | |
| 吸程過高或吸入管路太長 | 降低吸程或縮短管路 | |
| 機械密封泄漏過大 | 修理或更換 | |
| 自吸排污泵出水不足 | 因使用不當，葉輪流道或吸入管路被堵塞 | 消除堵塞物 |
| 葉輪磨損嚴重 | 更換葉輪 | |
| 功率不足轉速太低 | 調整至額定轉速 | |
| 自吸排污泵噪音、振動過大 | 底腳不穩 | 加固 |
| 軸承磨損嚴重 | 更換軸承 | |
| 泵與電機主軸不同軸 | 調整同軸度 | |
| 自吸排污泵軸承溫度過高 | 潤滑脂變質或干燥 | 更換潤滑脂 |
| 軸承損壞 | 更換 | |
| 自吸排污泵泄漏 | 聯接螺栓松動 | 固緊 |
| 密封件磨損 | 更換 |

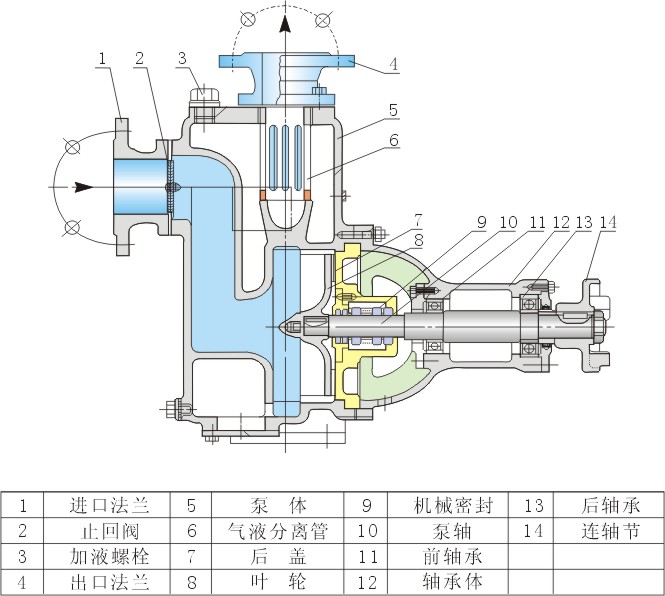

結構示意
