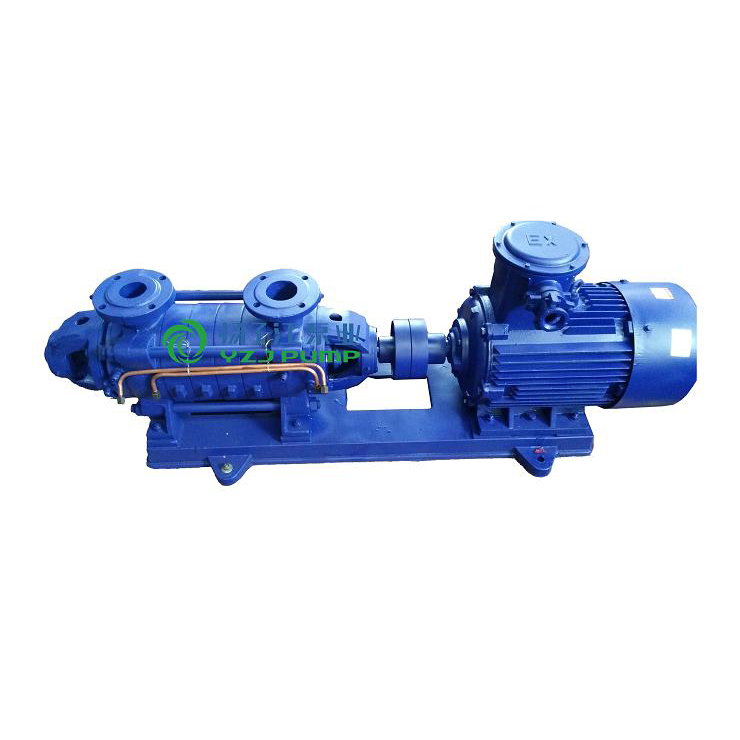

D型系列防爆帶煤安證臥式多級離心泵
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa。
目錄
D型系列多級離心泵概述
D型系列多級離心泵系單吸多級分段式離心泵，供輸送請水及物理化學性質類似于水的 液體之用。本泵揚程為H23至153.6米，流量為12.6--39.6m3/h。液體的高 溫度不得超過80℃.
D型系列多級離心泵適用范圍
適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水
D型系列多級離心泵技術參數
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa。

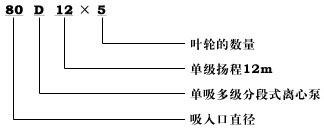

D型系列多級離心泵型號意義
D型系列多級離心泵產品結構說明
D型系列多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。
D型系列多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。
D型系列多級離心泵產品特點
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
性能參數
|
型號
|
流量
m 3 /h |
揚程
m |
轉速
r/min |
功率
|
效率%
|
允許汽蝕余量m
|
|
|
軸功率
|
電機功率
|
||||||
|
50D8×2
|
18
|
19
|
2950
|
1.5
|
2.2
|
62
|
2.3
|
|
50D8×3
|
18
|
28.5
|
2950
|
2.25
|
3
|
62
|
2.3
|
|
50D8×4
|
18
|
38
|
2950
|
3
|
4
|
62
|
2.3
|
|
50D8×5
|
18
|
47.5
|
2950
|
3 .75
|
5.5
|
62
|
2.3
|
|
50D8×6
|
18
|
57
|
2950
|
4.5
|
5.5
|
62
|
2.3
|
|
50D8×7
|
18
|
66.5
|
2950
|
5.25
|
7.5
|
62
|
2.3
|
|
50D8×8
|
18
|
76
|
2950
|
6
|
7.5
|
62
|
2.3
|
|
50D8×9
|
18
|
85.5
|
2950
|
6.75
|
7.5
|
62
|
2.3
|
|
50D8×10
|
18
|
95
|
2950
|
7.5
|
11
|
62
|
2.3
|
|
50D8×11
|
18
|
104.5
|
2950
|
8.25
|
11
|
62
|
2.3
|
|
50D8×12
|
18
|
114
|
2950
|
9
|
11
|
62
|
2.3
|
|
80D12×2
|
32.4
|
22.7
|
2950
|
2.68
|
3
|
75
|
2.8
|
|
80D12×3
|
32.4
|
34.05
|
2950
|
4.02
|
5.5
|
75
|
2.8
|
|
80D12×4
|
32.4
|
45.4
|
2950
|
5.36
|
7.5
|
75
|
2.8
|
|
80D12×5
|
32.4
|
56.75
|
2950
|
6.7
|
7.5
|
75
|
2.8
|
|
80D12×6
|
32.4
|
68.1
|
2950
|
8.04
|
11
|
75
|
2.8
|
|
80D12×7
|
32.4
|
79.45
|
2950
|
9.38
|
11
|
75
|
2.8
|
|
80D12×8
|
32.4
|
90.8
|
2950
|
10.72
|
15
|
75
|
2.8
|
|
80D12×9
|
32.4
|
102.15
|
2950
|
11.06
|
15
|
75
|
2.8
|
|
80D12×10
|
32.4
|
113.5
|
2950
|
13.4
|
15
|
75
|
2.8
|
|
80D12×11
|
32.4
|
124.85
|
2950
|
14.74
|
18.5
|
75
|
2.8
|
|
80D12×12
|
32.4
|
136.2
|
2950
|
16.08
|
18.5
|
75
|
2.8
|
|
100D16×2
|
54
|
35.2
|
2950
|
7.2
|
11
|
71.5
|
3.3
|
|
100D16×3
|
54
|
52.8
|
2950
|
10.8
|
15
|
71.5
|
3.3
|
|
100D16×4
|
54
|
70.4
|
2950
|
14.4
|
18.5
|
71.5
|
3.3
|
|
100D16×5
|
54
|
88
|
2950
|
18
|
22
|
71.5
|
3.3
|
|
100D16×6
|
54
|
105.6
|
2950
|
21.6
|
30
|
71.5
|
3.3
|
|
100D16×7
|
54
|
123.2
|
2950
|
25.2
|
30
|
71.5
|
3.3
|
|
100D16×8
|
54
|
140.8
|
2950
|
28.8
|
37
|
71.5
|
3.3
|
|
100D16×9
|
54
|
158.4
|
2950
|
32.4
|
37
|
71.5
|
3.3
|
|
100D16×10
|
54
|
176
|
2950
|
36
|
45
|
71.5
|
3.3
|
|
100D16×11
|
54
|
198.6
|
2950
|
39.6
|
55
|
71.5
|
3.3
|
|
100D16×12
|
54
|
211.2
|
2950
|
43.2
|
55
|
71.5
|
3.3
|
|
125D15×2
|
108
|
40
|
2950
|
15.6
|
18.5
|
76
|
4
|
|
125D15×3
|
108
|
60
|
2950
|
23.4
|
30
|
76
|
4
|
|
125D15×4
|
108
|
80
|
2950
|
31.2
|
37
|
76
|
4
|
|
125D15×5
|
108
|
100
|
2950
|
39
|
45
|
76
|
4
|
|
125D15×6
|
108
|
120
|
2950
|
46.8
|
55
|
76
|
4
|
|
125D15×7
|
108
|
140
|
2950
|
54.6
|
75
|
76
|
4
|
|
125D15×8
|
108
|
160
|
2950
|
62.4
|
75
|
76
|
4
|
|
125D15×9
|
108
|
180
|
2950
|
70.3
|
90
|
76
|
4
|
|
125D15×10
|
108
|
200
|
2950
|
78
|
90
|
76
|
4
|
| 泵型號 |
轉速 （r/min） |
流量 |
揚程 （m） |
效率 (%) |
功率（KW） |
必需 汽蝕余量 （m） |
||
| m3/h | L/S | 軸功率 | 電機功率 | |||||
|
D DG 6-25×3 |
2950 | 3.75 | 1.04 | 76.5 | 33 | 2.37 | 5.5 | 2.0 |
| 6.3 | 1.75 | 75 | 45 | 2.86 | 2.0 | |||
| 7.5 | 2.08 | 73.5 | 47 | 3.19 | 2.5 | |||
|
D DG 6-25×4 |
2950 | 3.75 | 1.04 | 102 | 33 | 3.16 | 7.5 | 2.0 |
| 6.3 | 1.75 | 100 | 45 | 3.81 | 2.0 | |||
| 7.5 | 2.08 | 98 | 47 | 4.26 | 2.5 | |||
|
D DG 6-25×5 |
2950 | 3.75 | 1.04 | 127.5 | 33 | 3.95 | 7.5 | 2.0 |
| 6.3 | 1.75 | 125 | 45 | 4.77 | 2.0 | |||
| 7.5 | 2.08 | 122.5 | 47 | 5.32 | 2.5 | |||
|
D DG 6-25×6 |
2950 | 3.75 | 1.04 | 153 | 33 | 4.73 | 11 | 2.0 |
| 6.3 | 1.75 | 150 | 45 | 5.72 | 2.0 | |||
| 7.5 | 2.08 | 147 | 47 | 6.39 | 2.5 | |||
|
D DG 6-25×7 |
2950 | 3.75 | 1.04 | 178.5 | 33 | 5.52 | 11 | 2.0 |
| 6.3 | 1.75 | 175 | 45 | 6.67 | 2.0 | |||
| 7.5 | 2.08 | 171.5 | 47 | 7.45 | 2.5 | |||
|
D DG 6-25×8 |
2950 | 3.75 | 1.04 | 204 | 33 | 6.31 | 15 | 2.0 |
| 6.3 | 1.75 | 200 | 45 | 7.63 | 2.0 | |||
| 7.5 | 2.08 | 196 | 47 | 8.58 | 2.5 | |||
|
D DG 6-25×9 |
2950 | 3.75 | 1.04 | 229.5 | 33 | 7.10 | 15 | 2.0 |
| 6.3 | 1.75 | 225 | 45 | 8.52 | 2.0 | |||
| 7.5 | 2.08 | 220.5 | 47 | 9058 | 2.5 | |||
|
D DG 6-25×10 |
2950 | 3.75 | 1.04 | 255 | 33 | 7.89 | 18.5 | 2.0 |
| 6.3 | 1.75 | 250 | 45 | 9.53 | 2.0 | |||
| 7.5 | 2.08 | 245 | 47 | 10.63 | 2.5 | |||
|
D DG 6-25×11 |
2950 | 3.75 | 1.04 | 280.5 | 33 | 8.68 | 18.5 | 2.0 |
| 6.3 | 1.75 | 275 | 45 | 10.5 | 2.0 | |||
| 7.5 | 2.08 | 269.5 | 47 | 11.71 | 2.5 | |||
|
D DG 6-25×12 |
2950 | 3.75 | 1.04 | 306 | 33 | 9.47 | 18.5 | 2.0 |
| 6.3 | 1.75 | 300 | 45 | 11.44 | 2.0 | |||
| 7.5 | 2.08 | 294 | 47 | 12.78 | 2.5 | |||
|
D DG 12-25×3 |
2950 | 7.5 | 2.08 | 84.6 | 44 | 3.93 | 7.5 | 2.0 |
| 12.5 | 3.47 | 75 | 54 | 4.73 | 2.0 | |||
| 15.0 | 4.17 | 69 | 53 | 5.37 | 2.5 | |||
|
D DG 12-25×4 |
2950 | 7.5 | 2.08 | 112.8 | 44 | 5.24 | 11 | 2.0 |
| 12.5 | 3.47 | 100 | 54 | 6.30 | 2.0 | |||
| 15.0 | 4.17 | 92 | 53 | 7.09 | 2.5 | |||
|
D DG 12-25×5 |
2950 | 7.5 | 2.08 | 141 | 44 | 6.55 | 11 | 2.0 |
| 12.5 | 3.47 | 125 | 54 | 7.88 | 2.0 | |||
| 15.0 | 4.17 | 115 | 53 | 8.86 | 2.5 | |||
|
D DG 12-25×6 |
2950 | 7.5 | 2.08 | 169.2 | 44 | 7.85 | 15 | 2.0 |
| 12.5 | 3.47 | 150 | 54 | 9.46 | 2.0 | |||
| 15.0 | 4.17 | 138 | 53 | 10.64 | 2.5 | |||
|
D DG 12-25×7 |
2950 | 7.5 | 2.08 | 197.4 | 44 | 9.16 | 15 | 2.0 |
| 12.5 | 3.47 | 175 | 54 | 11.0 | 2.0 | |||
| 15.0 | 4.17 | 161 | 53 | 12.41 | 2.5 | |||
|
D DG 12-25×8 |
2950 | 7.5 | 2.08 | 225.6 | 44 | 10.47 | 18.5 | 2.0 |
| 12.5 | 3.47 | 200 | 54 | 12.51 | 2.0 | |||
| 15.0 | 4.17 | 184 | 53 | 14.18 | 2.5 | |||
|
D DG 12-25×9 |
2950 | 7.5 | 2.08 | 253.8 | 44 | 11.78 | 18.5 | 2.0 |
| 12.5 | 3.47 | 225 | 54 | 14.18 | 2.0 | |||
| 15.0 | 4.17 | 207 | 53 | 15.95 | 2.5 | |||
|
D DG 12-25×10 |
2950 | 7.5 | 2.08 | 282 | 44 | 13.09 | 22 | 2.0 |
| 12.5 | 3.47 | 250 | 54 | 15.76 | 2.0 | |||
| 15.0 | 4.17 | 230 | 53 | 17.73 | 2.5 | |||
|
D DG 12-25×11 |
2950 | 7.5 | 2.08 | 310.2 | 44 | 14.4 | 22 | 2.0 |
| 12.5 | 3.47 | 275 | 54 | 17.34 | 2.0 | |||
| 15.0 | 4.17 | 253 | 53 | 19.5 | 2.5 | |||
|
D DG 12-25×12 |
2950 | 7.5 | 2.08 | 338.4 | 44 | 15.7 | 30 | 2.0 |
| 12.5 | 3.47 | 300 | 54 | 18.9 | 2.0 | |||
| 15.0 | 4.17 | 276 | 53 | 27.3 | 2.5 | |||
|
D DG 25-30×3 |
2950 | 15 | 4.17 | 102 | 50 | 8.33 | 15 | 2.2 |
| 25 | 6.94 | 90 | 62 | 9.88 | 2.2 | |||
| 30 | 8.33 | 82.6 | 63 | 10.7 | 2.6 | |||
|
D DG 25-30×4 |
2950 | 15 | 4.17 | 136 | 50 | 11.11 | 18.5 | 2.2 |
| 25 | 6.94 | 120 | 62 | 13.1 | 2.2 | |||
| 30 | 8.33 | 110 | 63 | 14.26 | 2.6 | |||
|
D DG 25-30×5 |
2950 | 15 | 4.17 | 170 | 50 | 13.89 | 22 | 2.2 |
| 25 | 6.94 | 150 | 62 | 16.47 | 2.2 | |||
| 30 | 8.33 | 137.5 | 63 | 17.83 | 2.6 | |||
|
D DG 25-30×6 |
2950 | 15 | 4.17 | 204 | 50 | 16.67 | 30 | 2.2 |
| 25 | 6.94 | 180 | 62 | 19.77 | 2.2 | |||
| 30 | 8.33 | 165 | 63 | 21.4 | 2.6 | |||
|
D DG 25-30×7 |
2950 | 15 | 4.17 | 238 | 50 | 19.44 | 30 | 2.2 |
| 25 | 6.94 | 210 | 62 | 23.1 | 2.2 | |||
| 30 | 8.33 | 192.5 | 63 | 24.90 | 2.6 | |||
|
D DG 25-30×8 |
2950 | 15 | 4.17 | 272 | 50 | 22.22 | 37 | 2.2 |
| 25 | 6.94 | 240 | 62 | 26.4 | 2.2 | |||
| 30 | 8.33 | 220 | 63 | 28.53 | 2.6 | |||
|
D DG 25-30×9 |
2950 | 15 | 4.17 | 306 | 50 | 25.0 | 37 | 2.2 |
| 25 | 6.94 | 270 | 62 | 29.65 | 2.2 | |||
| 30 | 8.33 | 247.5 | 63 | 32.1 | 2.6 | |||
|
D DG 25-30×10 |
2950 | 15 | 4.17 | 340 | 50 | 27.8 | 45 | 2.2 |
| 25 | 6.94 | 300 | 62 | 32.9 | 2.2 | |||
| 30 | 8.33 | 275 | 63 | 35.7 | 2.6 | |||
|
D DG 46-30×3 |
2950 | 30 | 8.33 | 102 | 64 | 13.02 | 22 | 2.4 |
| 46 | 12.5 | 90 | 70 | 16.11 | 3.0 | |||
| 55 | 15.3 | 81 | 68 | 17.84 | 4.6 | |||
|
D DG 46-30×4 |
2950 | 30 | 8.33 | 136 | 64 | 17.36 | 30 | 2.4 |
| 46 | 12.8 | 120 | 70 | 21.48 | 3.0 | |||
| 55 | 15.3 | 108 | 68 | 23.79 | 4.6 | |||
|
D DG 46-30×5 |
2950 | 30 | 8.33 | 170 | 64 | 21.7 | 37 | 2.4 |
| 46 | 12.8 | 150 | 70 | 26.85 | 3.0 | |||
| 55 | 15.3 | 135 | 68 | 29.74 | 4.6 | |||
|
D DG 46-30×6 |
2950 | 30 | 8.33 | 204 | 64 | 26.04 | 37 | 2.4 |
| 46 | 12.8 | 180 | 70 | 32.21 | 3.0 | |||
| 55 | 15.3 | 162 | 68 | 35.68 | 4.6 | |||
|
D DG 46-30×7 |
2950 | 30 | 8.33 | 238 | 64 | 30.38 | 45 | 2.4 |
| 46 | 12.8 | 210 | 70 | 37.58 | 3.0 | |||
| 55 | 15.3 | 189 | 68 | 41.63 | 4.6 | |||
|
D DG 46-30×8 |
2950 | 30 | 8.33 | 274 | 64 | 34.72 | 55 | 2.4 |
| 46 | 12.8 | 240 | 70 | 42.95 | 3.0 | |||
| 55 | 15.3 | 216 | 68 | 47.58 | 4.6 | |||
|
D DG 46-30×9 |
2950 | 30 | 8.33 | 306 | 64 | 39.06 | 55 | 2.4 |
| 46 | 12.8 | 270 | 70 | 48.32 | 3.0 | |||
| 55 | 15.3 | 243 | 68 | 53.53 | 4.6 | |||
|
D DG 46-30×10 |
2950 | 30 | 8.33 | 340 | 64 | 43.4 | 75 | 2.4 |
| 46 | 12.8 | 300 | 70 | 53.69 | 3.0 | |||
| 55 | 15.3 | 270 | 344 | 59.47 | 4.6 | |||
|
D DG 46-50×3 |
2950 | 30 | 8.33 | 166.5 | 54 | 25.19 | 37 | 2.5 |
| 46 | 12.8 | 150 | 63 | 29.83 | 2.8 | |||
| 55 | 15.3 | 138 | 64 | 32.3 | 3.2 | |||
|
D DG 46-50×4 |
2950 | 30 | 8.33 | 222 | 54 | 33.59 | 45 | 2.5 |
| 46 | 12.8 | 200 | 63 | 39.77 | 2.8 | |||
| 55 | 15.3 | 184 | 64 | 43.06 | 3.2 | |||
|
D DG 46-50×5 |
2950 | 30 | 8.33 | 277.5 | 54 | 41.98 | 55 | 2.5 |
| 46 | 12.8 | 250 | 63 | 49.71 | 2.8 | |||
| 55 | 15.3 | 230 | 64 | 53.83 | 3.2 | |||
|
D DG 46-50×6 |
2950 | 30 | 8.33 | 333 | 54 | 50.38 | 75 | 2.5 |
| 46 | 12.8 | 300 | 63 | 59.65 | 2.8 | |||
| 55 | 15.3 | 276 | 64 | 64.59 | 3.2 | |||
|
D DG 46-50×7 |
2950 | 30 | 8.33 | 388.5 | 54 | 58.78 | 75 | 2.5 |
| 46 | 12.8 | 250 | 63 | 69.6 | 2.8 | |||
| 55 | 15.3 | 322 | 64 | 72.36 | 90 | 3.2 | ||
|
D DG 46-50×8 |
2950 | 30 | 8.33 | 440 | 54 | 67.18 | 90 | 2.5 |
| 46 | 12.8 | 400 | 63 | 79.54 | 2.8 | |||
| 55 | 15.3 | 368 | 64 | 86.12 | 3.2 | |||
|
D DG 46-50×9 |
2950 | 30 | 8.33 | 499.5 | 54 | 75.57 | 110 | 2.5 |
| 46 | 12.8 | 450 | 63 | 89.48 | 2.8 | |||
| 55 | 15.3 | 414 | 64 | 96.89 | 3.2 | |||
|
D DG 46-50×10 |
2950 | 30 | 8.33 | 555 | 54 | 83.97 | 110 | 2.5 |
| 46 | 12.8 | 500 | 63 | 99.42 | 2.8 | |||
| 55 | 15.3 | 460 | 64 | 107.66 | 3.2 | |||
|
D DG 46-50×11 |
2950 | 30 | 8.33 | 610.5 | 54 | 92.37 | 132 | 2.5 |
| 46 | 12.8 | 550 | 63 | 109.36 | 2.8 | |||
| 55 | 15.3 | 506 | 64 | 118.42 | 3.2 | |||
|
D DG 46-50×12 |
2950 | 30 | 8.33 | 666 | 54 | 100.8 | 132 | 2.5 |
| 46 | 12.8 | 600 | 63 | 119.8 | 2.8 | |||
| 55 | 15.3 | 552 | 64 | 129.2 | 3.2 | |||
|
D DG 85-45×2 |
2950 | 55 | 15.3 | 102 | 63 | 24.25 | 37 | 3.2 |
| 85 | 23.6 | 90 | 72 | 28.94 | 4.2 | |||
| 100 | 27.8 | 78 | 70 | 30.35 | 5.2 | |||
|
D DG 85-45×3 |
2950 | 55 | 15.3 | 153 | 63 | 36.38 | 55 | 3.2 |
| 85 | 23.6 | 135 | 72 | 43.3 | 4.2 | |||
| 100 | 27.8 | 117 | 70 | 45.52 | 5.2 | |||
|
D DG 85-45×4 |
2950 | 55 | 15.3 | 204 | 63 | 48.5 | 75 | 3.2 |
| 85 | 23.6 | 180 | 72 | 57.87 | 4.2 | |||
| 100 | 27.8 | 156 | 70 | 60.7 | 5.2 | |||
|
D DG 85-45×5 |
2950 | 55 | 15.3 | 255 | 63 | 60.63 | 90 | 3.2 |
| 85 | 23.6 | 225 | 72 | 72.34 | 4.2 | |||
| 100 | 27.8 | 195 | 70 | 75.86 | 5.2 | |||
|
D DG 85-45×6 |
2950 | 55 | 15.3 | 306 | 63 | 72.75 | 110 | 3.2 |
| 85 | 23.6 | 270 | 72 | 86.81 | 4.2 | |||
| 100 | 27.8 | 234 | 70 | 91.04 | 5.2 | |||
|
D DG 85-45×7 |
2950 | 55 | 15.3 | 357 | 63 | 84.88 | 132 | 3.2 |
| 85 | 23.6 | 315 | 72 | 101.3 | 4.2 | |||
| 100 | 27.8 | 273 | 70 | 106.2 | 5.2 | |||
|
D DG 85-45×8 |
2950 | 55 | 15.3 | 408 | 63 | 97.0 | 132 | 3.2 |
| 85 | 23.6 | 360 | 72 | 115.7 | 4.2 | |||
| 100 | 27.8 | 312 | 70 | 121.4 | 5.2 | |||
|
D DG 85-45×9 |
2950 | 55 | 15.3 | 459 | 63 | 109.1 | 160 | 3.2 |
| 85 | 23.6 | 405 | 72 | 130.2 | 4.2 | |||
| 100 | 27.8 | 351 | 70 | 136.6 | 5.2 | |||
|
D DG 155-30×2 |
1480 | 100 | 27.8 | 65 | 64 | 27.66 | 55 | 3.2 |
| 155 | 43 | 60 | 75 | 33.77 | 3.9 | |||
| 185 | 51.4 | 55 | 75 | 36.95 | 4.8 | |||
|
D DG 155-30×3 |
1480 | 100 | 27.8 | 97.5 | 64 | 41.2 | 75 | 3.2 |
| 155 | 43 | 90 | 75 | 50.65 | 3.9 | |||
| 185 | 51.4 | 82.5 | 75 | 55.4 | 4.8 | |||
|
D DG 155-30×4 |
1480 | 100 | 27.8 | 130 | 64 | 55.32 | 90 | 3.2 |
| 155 | 43 | 120 | 75 | 67.54 | 3.9 | |||
| 185 | 51.4 | 110 | 75 | 73.9 | 4.8 | |||
|
D DG 155-30×5 |
1480 | 100 | 27.8 | 162.5 | 64 | 69.15 | 110 | 3.2 |
| 155 | 43 | 150 | 75 | 84.42 | 3.9 | |||
| 185 | 51.4 | 137.5 | 75 | 92.37 | 4.8 | |||
|
D DG 155-30×6 |
1480 | 100 | 27.8 | 195 | 64 | 82.98 | 132 | 3.2 |
| 155 | 43 | 180 | 75 | 101.3 | 3.9 | |||
| 185 | 51.4 | 165 | 75 | 110.8 | 4.8 | |||
|
D DG 155-30×7 |
1480 | 100 | 27.8 | 227.5 | 64 | 96.81 | 160 | 3.2 |
| 155 | 43 | 210 | 75 | 118.2 | 3.9 | |||
| 185 | 51.4 | 192.5 | 75 | 29.3 | 4.8 | |||
|
D DG 155-30×8 |
1480 | 100 | 27.8 | 260 | 64 | 110.6 |
, ,
|
3.2 |
| 155 | 43, | 240 | 75 | 135.1 | 3.9 | |||
| 185 | 51.4 | 220 | 75 | 147.8 | 4.8 | |||
|
D DG 155-30×9 |
1480 | 100 | 27.8 | 292.5 | 64 | 124.5 | 180 | 3.2 |
| 155 | 43 | 270 | 75 | 152 | 3.9 | |||
| 185 | 51.4 | 247.5 | 75 | 166.3 | 4.8 | |||
|
D DG 155-30×10 |
1480 | 100 | 27.8 | 325 | 64 | 138.3 | 225 | 3.2 |
| 155 | 43 | 300 | 75 | 168.8 | 3.9 | |||
| 185 | 51.4 | 725 | 75 | 184.7 | 4.8 | |||
|
D DG 155-67×3 |
2950 | 100 | 27.8 | 228 | 64 | 97.0 | 132 | 3.2 |
| 155 | 43 | 200 | 74 | 114.7 | 5.0 | |||
| 185 | 51.4 | 177 | 72 | 123.9 | 6.6 | |||
|
D DG 155-67×4 |
2950 | 100 | 27.8 | 304 | 64 | 129.4 | 185 | 3.2 |
| 155 | 43 | 268 | 74 | 152.9 | 5.0 | |||
| 185 | 51.4 | 236 | 72 | 165.1 | 6.6 | |||
|
D DG 155-67×5 |
2950 | 100 | 27.8 | 380 | 64 | 161.7 | 220 | 3.2 |
| 155 | 43 | 335 | 74 | 191.1 | 5.0 | |||
| 185 | 51.4 | 295 | 72 | 206.4 | 6.6 | |||
|
D DG 155-67×6 |
2950 | 100 | 27.8 | 456 | 64 | 194 | 275 | 3.2 |
| 155 | 43 | 402 | 74 | 229.3 | 5.0 | |||
| 185 | 51.4 | 354 | 72 | 247.7 | 6.6 | |||
|
D DG 155-67×7 |
2950 | 100 | 27.8 | 532 | 64 | 226.4 | 350 | 3.2 |
| 155 | 43 | 469 | 74 | 267.5 | 5.0 | |||
| 185 | 51.4 | 413 | 72 | 289 | 6.6 | |||
|
D DG 155-67×8 |
2950 | 100 | 27.8 | 608 | 64 | 258.7 | 350 | 3.2 |
| 155 | 43 | 536 | 74 | 305.7 | 5.0 | |||
| 185 | 51.4 | 472 | 72 | 330.3 | 6.6 | |||
|
D DG 155-67×9 |
2950 | 100 | 27.8 | 684 | 64 | 291.1 | 440 | 3.2 |
| 155 | 43 | 603 | 74 | 344 | 5.0 | |||
| 185 | 51.4 | 531 | 72 | 371.9 | 6.6 | |||
|
D DG 280-43×2 |
1480 | 185 | 51.4 | 94 | 69 | 68.6 | 110 | 3.0 |
| 280 | 77.8 | 86 | 77 | 85.17 | 4.7 | |||
| 335 | 93.1 | 76 | 75 | 92.4 | 6.0 | |||
|
D DG 280-43×3 |
1480 | 185 | 51.4 | 141 | 69 | 103 | 150 | 3.0 |
| 280 | 77.8 | 129 | 77 | 127.7 | 4.7 | |||
| 335 | 93.1 | 114 | 75 | 138.7 | 6.0 | |||
|
D DG 280-43×4 |
1480 | 185 | 51.4 | 188 | 69 | 137.3 | 230 | 3.0 |
| 280 | 77.8 | 172 | 77 | 170.3 | 4.7 | |||
| 335 | 93.1 | 152 | 75 | 184.9 | 6.0 | |||
|
D DG 280-43×5 |
1480 | 185 | 51.4 | 235 | 69 | 171.6 | 300 | 3.0 |
| 280 | 77.8 | 215 | 77 | 212.9 | 4.7 | |||
| 335 | 93.1 | 190 | 75 | 231.1 | 6.0 | |||
|
D DG 280-43×6 |
1480 | 185 | 51.4 | 282 | 69 | 205.9 | 300 | 3.0 |
| 280 | 77.8 | 258 | 77 | 255.5 | 4.7 | |||
| 335 | 93.1 | 228 | 75 | 277.3 | 6.0 | |||
|
D DG 280-43×7 |
1480 | 185 | 51.4 | 329 | 69 | 240.2 | 350 | 3.0 |
| 280 | 77.8 | 304 | 77 | 298.1 | 4.7 | |||
| 335 | 93.1 | 226 | 75 | 323.6 | 6.0 | |||
|
D DG 280-43×8 |
1480 | 185 | 51.4 | 376 | 69 | 274.5 | 410 | 3.0 |
| 280 | 77.8 | 344 | 77 | 304.7 | 4.7 | |||
| 335 | 93.1 | 304 | 75 | 369.8 | 6.0 | |||
|
D DG 280-43×9 |
1480 | 185 | 51.4 | 423 | 69 | 308.9 | 430 | 3.0 |
| 280 | 77.8 | 387 | 77 | 383.2 | 4.7 | |||
| 335 | 93.1 | 3742 | 75 | 416 | 6.0 | |||
|
D DG 280-65×6 |
1480 | 185 | 51.4 | 408 | 61 | 337 | 500 | 2.8 |
| 280 | 77.8 | 390 | 73 | 407.4 | 3.7 | |||
| 335 | 93.1 | 372 | 75 | 452.5 | 5.0 | |||
|
D DG 280-65×7 |
1480 | 185 | 51.4 | 476 | 61 | 393.1 | 680 | 2.8 |
| 280 | 77.8 | 455 | 73 | 475.3 | 3.7 | |||
| 335 | 93.1 | 434 | 75 | 528 | 5.0 | |||
|
D DG 280-65×8 |
1480 | 185 | 51.4 | 544 | 61 | 449.3 | 680 | 2.8 |
| 280 | 77.8 | 520 | 73 | 543.2 | 3.7 | |||
| 335 | 93.1 | 496 | 75 | 603.3 | 5.0 | |||
|
D DG 280-65×9 |
1480 | 185 | 51.4 | 612 | 61 | 505.5 | 850 | 2.8 |
| 280 | 77.8 | 585 | 73 | 611.1 | 3.7 | |||
| 335 | 93.1 | 558 | 75 | 678.8 | 5.0 | |||
|
D DG 280-65×10 |
1480 | 185 | 51.4 | 680 | 61 | 561.8 | 850 | 2.8 |
| 280 | 77.8 | 650 | 73 | 579 | 3.7 | |||
| 335 | 93.1 | 620 | 75 | 754.2 | 5.0 | |||
|
D DG 450-60×3 |
1480 | 335 | 93.1 | 195 | 72 | 247.1 | 360 | 3.8 |
| 450 | 125 | 180 | 76 | 289.2 | 4.9 | |||
| 500 | 139 | 171 | 78 | 298.5 | 6.0 | |||
|
D DG 450-60×4 |
1480 | 335 | 93.1 | 260 | 72 | 329.4 | 500 | 3.8 |
| 450 | 125 | 240 | 76 | 372.3 | 4.9 | |||
| 500 | 139 | 228 | 78 | 398 | 6.0 | |||
|
D DG 450-60×5 |
1480 | 335 | 93.1 | 320 | 72 | 411.8 | 680 | 3.8 |
| 450 | 125 | 300 | 76 | 465.4 | 4.9 | |||
| 500 | 139 | 285 | 78 | 497.5 | 6.0 | |||
|
D DG 450-60×6 |
1480 | 335 | 93.1 | 390 | 72 | 494.2 | 680 | 3.8 |
| 450 | 125 | 360 | 76 | 558.5 | 4.9 | |||
| 500 | 139 | 242 | 78 | 597 | 6.0 | |||
|
D DG 450-60×7 |
1480 | 335 | 93.1 | 455 | 72 | 576.5 | 850 | 3.8 |
| 450 | 125 | 420 | 76 | 651.5 | 4.9 | |||
| 500 | 139 | 399 | 78 | 696.5 | 6.0 | |||
|
D DG 450-60×8 |
1480 | 335 | 93.1 | 520 | 72 | 658.9 | 850 | 3.8 |
| 450 | 125 | 480 | 76 | 744.6 | 4.9 | |||
| 500 | 139 | 456 | 78 | 796 | 6.0 | |||
|
D DG 450-60×9 |
1480 | 335 | 93.1 | 585 | 72 | 741.2 | 1050 | 3.8 |
| 450 | 125 | 540 | 76 | 837.7 | 4.9 | |||
| 500 | 139 | 513 | 78 | 823.6 | 6.0 | |||
|
D DG 450-60×10 |
1480 | 335 | 93.1 | 650 | 72 | 930.8 | 1050 | 3.8 |
| 450 | 125 | 600 | 76 | 995.1 | 4.9 | |||
| 500 | 139 | 570 | 78 | 6.0 | ||||
D型系列多級離心泵故障與排除
|
故 障 |
原 因 |
解決方法 |
|
1.水泵不吸水.壓力表及真空表的指針劇烈跳動.. |
注入水泵的水不夠.不管與儀表漏氣. |
再往水泵內注水.擰緊堵塞漏氣處。 |
|
2，水泵不吸水.真空表表示高度真空。 |
底閥沒有打開或已經堵基。吸水管阻力太大。吸水高度太高. |
校正或更改底閥情況.或更改吸入管。降低吸水高度。 |
|
3，壓力表有壓力.然水泵仍不出水. |
出水管阻力太大.旋轉方向不對，葉輪堵塞.水泵轉數不夠 |
檢査或縮短水管及檢査電機。取下水管接頭清洗葉輪。增加水泵軸轉數. |
|
4，流置低于設計要求. |
水泵堵塞.密封環磨損過多.轉數不足。 |
清洗水泵及管子.更換密封環.增加水泵軸的轉數 |
|
5，水泵消耗的功率過大。 |
填料壓蓋太緊.墳料函發熱葉輪磨損.水泵供水置增加.. |
放松填料壓蓋。更換葉輪.增加出水管阻力來降低流靈。 |
|
6，水泵內部聲音反 常、水泵不上水。 |
流量太大.吸水管內阻力過大。在吸水處有空氣;參入。所吸送液體溫度過離。 |
增加出水管內阻力以減少流靈。檢査泵吸水管。檢査底閥.減少吸水高度.堵塞漏氣處.降低吸水高度。 |
|
7，水泵震動 |
泵軸與機電不在同一中心線上.或泵軸歪料. |
把水泵和電機的軸中心對準， |
|
8，軸承過熱。 |
沒有油。水泵與電機軸不在同一中心線上。 |
加油。把軸中心線對準，檢査或清洗軸承體。 |
D型系列多級離心泵裝卸、起動、運轉和停止
(一) 接配順序：
1) 將密封環分別緊裝在進水段及導葉擋板上。
2) 把導翼套裝在中段上，然后將導翼擋板裝在所有的中段上去。
3) 將裝好的軸套甲和疑的軸，穿過迸水段，并推入葉輪，在中段上鋪上一層紙墊，裝上中段，再推入第二個葉輪，重復以上步驟，將所有的葉輪及中段裝完。
4) 將平衡環、平衡套及出水段導翼分別裝出水段上。
5) 將出水段裝在中段上，然后用拉緊螺栓將進水段、中段和出水段緊固在一起。
6) 裝上平衝盤及軸套乙（50DB泵無此件）。
7) 將紙墊裝到尾蓋上，將尾蓋裝到出水段上，并將填料及填料環，填料壓蓋順次裝入進水段和尾蓋的填料室。
8) 將軸承體分別裝到進水段和尾蓋以上，并用螺栓緊固。
9) 裝入軸承定位套，滾珠軸承，并以螺母固。
10) 在軸承體內裝入適量黃油，并將紙墊套在軸承蓋上，將軸承蓋裝到承軸體上以螺釘緊固。
11) 裝上聯軸器部件，放氣考克及所有的四方螺塞。
拆卸按上不相反步驟進行
(二) 安 裝：
1、安裝前的準備工作。
1) 檢查水泵和電機。
2) 準備工具及起重機械。
3) 檢査機器的基礎。
2、安裝順序：
1) 整套水泵運到現場，附帶底座者已裝好電動機，找平底座吋可不必卸下水泵和電機。
2) 將底座放在地基上，在地腳螺釘附近墊楔形墊鐵，將底座墊高約20〜40毫米，準備找平后填充水螺漿之用。
3) 用水平儀檢査底座的水平度，找平后扳緊地腳螺母用水泥漿填充底座。
4) 經3〜4天水泥干固后，再檢査一下水平度。
5) 將底座的支持平面、水泵腳、電機腳的平面上的污物洗清除；,，并把水泵和電機放到底座上。
6) 調整泵軸水平，找平后適當上緊螺母，以防走動，待調節完畢后再安裝電機，在不合水平處墊以鐵板,泵和聯軸器之間留有一定間隙。
7) 把平尺放在聯軸器上，檢査水泵軸心線與電機軸心線是否重合，若不重臺，在電機或泵的腳下墊以薄片,使兩個聯軸器外圓與平尺相平，然后取出墊的幾片薄鐵片，用經過刨制的整塊鐵板來代替鐵片，并重新檢査安裝情況。為了檢查安裝的精度，在幾個相反位置上用塞尺，測量兩聯軸器平面的間隙，聯軸器平面一周上大和小間隙差數不得超過0.3毫米，兩端中心線上下或左右的差數不得超過0.1毫米。
(三) 起動和停止：
1) 將軸上及其它涂油件上所涕的油涂凈。
2) 用汽油清洗軸承和油室，用棉紗擦凈。
3)在軸承體內加入鈣基簧油。
4)試驗成功.檢査電機轉向是否正確.嚴防水泵發轉而使螺母松開.然后開動電機。
5)往泵內注水或空泵引水。
6)關閉吐出管上的閥及壓力計旋塞。
7)上述過程完畢后.啟動電機.打開壓力計旋塞
8)當水泵以正常轉數運轉時，壓力計顯示適當壓力.然后打開真空表旋基并逐漸打開排水管路上的閘閥 到需要的壓力為止。
9)當停止水泵吋.要慢慢地關閉排水管路上的閘閥.關閉真空表旋塞.并停止電機.然后關閉壓力表旋塞。
10)長期停止使用水泵時.水泵應拆卸開.將泵零件的水擦開.并在滑動面上涂以防銹油妥善保存。
(四）運轉
1) 注意水泵軸承溫度.不得超過外界溫度351其極限溫度不很大于751^
2) 墳料室內正常漏水程度.為每分鐘不大于15毫升.應隨時調整填料壓蓋壓緊程度。
3) 定期檢査朕軸器，注意電機軸承溫升。
4)運轉過程中.如發生矂音或異常的聲音吋.應立即停車檢査其原因.
訂貨須知
一、①D型多級離心泵產品名稱與型號②D型多級離心泵口徑③D型多級離心泵揚程④D型多級離心泵流量⑤D型多級離心泵電機功率（KW）⑥D型多級離心泵轉速（r/min）⑦D型多級離心泵j電壓〔V〕⑧D型多級離心泵吸程⑨D型多級離心泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的D型多級離心泵產品型號，請按D型多級離心泵型號直接向揚子江泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們揚子江泵業的技術專家為您審核把關。
感謝您訪問我們揚子江泵業的網站【shcygs.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
