2BE水環式真空泵及壓縮機
目錄

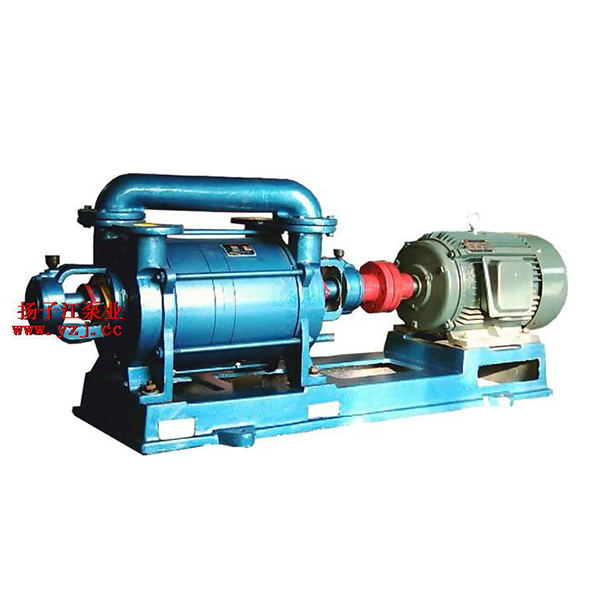

2BE系列水環真空泵產品概述
2BE系列水環真空泵及壓縮機是我公司在長期科研的基礎上,結合國際先進技術,不斷實踐驗證研制開發的高效節能的新型產品.能常用于抽吸不含固體顆粒、不溶于水、無腐蝕性氣體，以便在封閉的容器中形成真空和壓力。通過結構材料的改變，亦可用抽吸腐蝕性氣體，腐蝕性液體�？蓮V泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、電器、煤礦、造礦、化肥等行業。

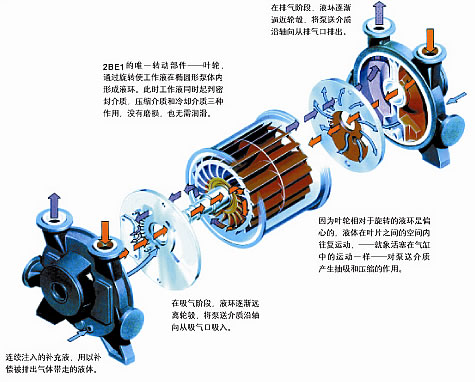

2BE系列水環真空泵采用單級單作用的結構形成式，具有結構簡單、維修方便、高效節能、運行可靠等優點，對關鍵部件泵軸、葉輪、分配板等優化了設計。無論是球鐵葉輪還是沖壓形成的焊接葉輪均經過良好的熱處理，并在過盈熱裝前后，分別進行平衡及動平衡校驗，運轉更加平穩、抗沖擊性更加優良，適用為排水量大，載荷沖擊波動等惡劣工況。
2BE系列水環真空泵、自帶氣水分離器；設有多位置進排氣口，泵蓋上增設了排氣閥檢修蓋窗，裝配和維修更加方便。
2BE系列水環真空泵使用范圍
1、泵可在環境溫度5～40℃范圍內和進口壓強小于1330Pa的條件下，允許長期連續工作。
2、泵不適用于抽除含氧過高、有毒的、有爆炸性的、對金屬有腐蝕作用的、對泵油起化學反應的，以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。
3、泵在大氣壓到6000Pa的進口壓力下的連續工作時間不超過3分鐘，以免噴油或潤滑不良引起泵損壞。
4、軸承全部采用NSK或NTN原裝進口軸承，保證了2BE1真空泵的葉輪精確定位及運轉過程中的高穩定性。
2BE系列水環真空泵產品特點
1、葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接，充分保證了2BE1真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了2BE1真空泵的使用壽命。
2、泵體全部采用鋼板制作，提高了2BE1真空泵的使用壽命。
3、2BE1真空泵的軸套作為易損壞的零件，本公司全部采用高鉻不銹鋼制作，比普通材質壽命提高了5倍。
4、皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
5、聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。
6、獨特的上置式氣水分離器節約空間，并有效降低了噪聲。
7、鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BE1真空泵散熱效果佳。
8、機械密封（選配件）全部采用進口件，充分保證2BE1系列真空泵在長時間運行過程中無泄漏。

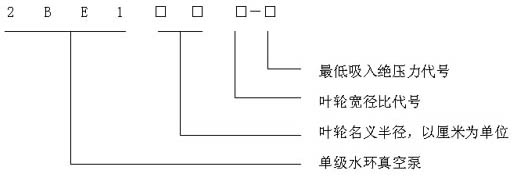

型號含義
性能表
| 型號 |
轉速 r/min |
大軸功率 kW |
電機功率 kW |
低吸入絕壓 mbar |
氣量 m 3 /h |
泵重 kg |
泵外形尺寸 長 × 寬 × 高 mm 3 |
|||
|
吸入絕壓 60mbar |
吸入絕壓 100mbar |
吸入絕壓 200mbar |
吸入絕壓 400mbar |
|||||||
| 飽 和 空 氣 | ||||||||||
| 2BE1 103-0 |
1300 1450 1625 1750 |
7 8.2 10 11.2 |
11 11 15 15 |
33 |
230 270 330 370 |
283 320 362 396 |
297 340 380 410 |
294 330 375 404 |
388 | 795×375×355 |
| 2BE1 153-0 |
1300 1450 1625 1750 |
10.8 13.5 16.5 19.5 |
15 18.5 18.5 22 |
33 |
460 540 615 655 |
500 570 630 670 |
540 600 660 700 |
520 590 645 680 |
550 | 885×435×425 |
| 2BE1 203-0 |
880 980 1100 1170 |
25 29.5 35 39 |
30 37 45 45 |
33 |
820 980 1150 1230 |
920 1035 1200 1270 |
1000 1120 1240 1320 |
990 1100 1240 1290 |
1080 | 1095×530×590 |
| 2BE1 253-0 |
660 740 820 880 |
45 54 65 75 |
55 75 75 90 |
33 |
1675 2070 2400 2600 |
1900 2200 2500 2700 |
2100 2400 2660 2850 |
2100 2375 2600 2800 |
2200 | 1395×680×755 |
| 2BE1 303-0 |
472 500 530 590 660 710 740 790 |
50 53 57.5 65 79 90 99 115 |
75 75 75 75 110 110 132 160 |
33 |
2040 2320 2580 3000 3450 3630 3740 3920 |
2310 2490 2700 3100 3550 3770 3900 4100 |
2560 2670 2850 3200 3600 3830 4000 4200 |
2500 2620 2800 3100 3500 3720 3900 4130 |
3200 | 1580×1010×910 |
| 2BE1 353-0 |
372 420 472 500 530 590 660 |
63 74 84 90 100 120 154 |
90 110 110 110 132 160 185 |
33 |
2380 3200 3900 4160 4420 5050 5380 |
2930 3470 4040 4320 4600 5200 5700 |
3370 3700 4200 4480 4720 5300 5880 |
3460 3680 4100 4380 4600 5170 5700 |
4100 | 1745×1160×1050 |
| 2BE1 403-0 |
330 372 420 472 530 565 |
98 110 130 160 203 234 |
132 160 185 200 250 280 |
33 |
4000 5120 6000 7020 7580 7940 |
4600 5400 6240 7250 7920 8320 |
5100 5680 6280 7350 8120 8600 |
5070 5600 6280 7100 7950 8400 |
5300 | 2170×1370×1265 |
| 型號 |
轉速 r/min |
大軸功率 kW |
電機功率 kW |
低吸入絕壓 mbar |
氣量 m 3 /h |
泵重 kg |
外形尺寸 長 × 寬 × 高 mm 3 |
|||
|
吸入絕壓 200mbar |
吸入絕壓 250mbar |
吸入絕壓 350mbar |
吸入絕壓 400mbar |
|||||||
| 飽 和 空 氣 | ||||||||||
| 2BE1 355-1 |
372 420 472 500 530 590 660 |
69 78 90 100 109 130 160 |
90 110 110 132 132 160 185 |
160 |
3600 4400 4820 5060 5280 5600 6200 |
3720 4440 4950 5200 5400 5800 6260 |
3890 4500 5040 5280 5540 6000 6600 |
3920 4500 5050 5300 5600 6080 6680 |
4300 | 1885×1160×1050 |
| 2BE1 405-1 |
330 372 420 472 530 565 |
100 118 140 170 208 236 |
132 160 185 220 280 280 |
160 |
5650 6500 7200 7700 8250 8600 |
5750 6650 7300 7900 8550 9000 |
5900 6750 7500 8200 8900 9500 |
5950 6750 7550 8300 9100 9650 |
5600 | 2020×1370×1265 |
| 2BE1 505-1 |
266 298 330 372 420 472 |
130 150 172 205 250 310 |
160 185 220 250 280 355 |
160 |
7200 8500 9400 10240 11000 11800 |
7350 8650 9550 10450 11300 12250 |
7650 8750 9700 10700 11750 12750 |
7700 8800 9750 10750 11820 13150 |
7300 | 2435×1550×1475 |
| 2BE1 605-1 |
236 266 298 330 372 398 |
188 220 262 310 380 428 |
220 250 315 355 450 500 |
160 |
10800 12600 13800 14700 15750 16500 |
11000 12800 13600 15100 16300 17100 |
11400 13000 14400 15500 17000 17900 |
11500 13000 14900 15700 17250 18250 |
10100 | 2730×1800×1770 |
| 2BE1 705-1 |
210 236 266 298 |
285 335 405 490 |
355 400 450 560 |
160 |
16800 19000 20600 22000 |
17150 19300 21000 22750 |
17500 19600 21600 23600 |
17500 19700 21750 23850 |
13700 | 3185×2110×2045 |
注：上列性能數據，基于進氣溫度 20 °C ，進水溫度15 °C 。排氣壓力1013mbar 的條件。

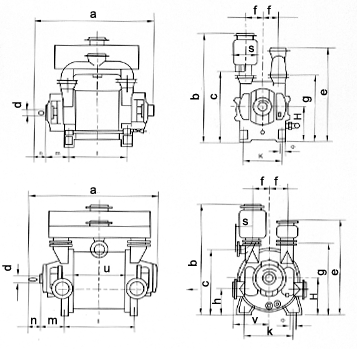

安裝尺寸圖
| 型號 | a | b | c | e | f | g | H | l | m | n | s | k | ф | d | w | t |
| 2BEA-253-0 | 1395 | 1245 | 799 | 1030 | 215 | 755 | 400 | 675 | 262.5 | 105 | 80 | 465 | 28 | 70 | 20 | 74.5 |
| 2BEA-303-0 | 1580 | 1360 | 825 | 1185 | 230 | 910 | 475 | 790 | 315 | 165 | 205 | 670 | 35 | 100 | 28 | 106 |
| 2BEA-353-0 | 1745 | 1570 | 930 | 1370 | 285 | 1050 | 560 | 910 | 335 | 165 | 245 | 800 | 35 | 120 | 32 | 127 |
| 2BEA-403-0 | 2170 | 1865 | 1120 | 1625 | 335 | 1265 | 670 | 1110 | 355 | 200 | 285 | 950 | 42 | 140 | 36 | 148 |
