【W(wǎng)型水力噴射器】主要用途：
W型水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糧、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。
【W(wǎng)型水力噴射器】結構說明：
W型水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，噴咀用不銹鋼制造，噴咀座板由優質鋼加工，其余零件則系鑄鐵鑄造。噴咀采用多噴咀的結構形式，以便得到較大的水---汽接觸面積，有利于熱交換的進行，獲得較好的真空效果。噴咀座板加工精密，精度較高，以便噴射水流準確地聚集在同一的焦點。導向盤用于減慢蒸汽（或空氣）的流速，使蒸氣均勻地導入器室以免噴射水流偏斜，降低抽射效能。

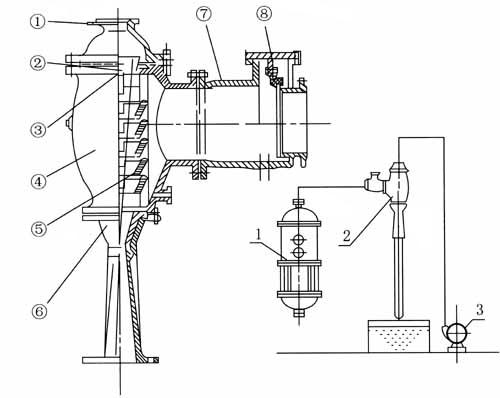

【W(wǎng)型水力噴射器】結構圖：
編號
名稱
1
真空蒸發鍋
2
水力噴射器
3
水泵
器蓋
噴咀座板
噴 咀
4
器體
5
導向蓋盤
6
擴散管
7
止逆閥閥體
8
閥板
【W(wǎng)型水力噴射器】性能參數：
型號規格
蒸發量
真空度
揚程
流量
配套多級水泵型號
L/H
Mpa
M
m3/h
W-100L
100
0.097(680-720)
45
18
50D8×5
W-200L
200
W-300L
300
W-400L
400
50D8×6
W-500L
500
32
80D12×4
W-600L
600
W-700L
700
W-800L
800
50
80D12×5
W-900L
900
W-1000L
1000
W-1200L
1200
0.091(680-650)
80D12×6
W-1500L
1500
108
125D25×2(4BA12)
W-1800L
1800
125D25×2
W-2000L
2000
125D25×3
W-3000L
3000
125D25×4(150D30×2)
備注：以上各種中型號,安裝高度>4.5M,器體水壓試驗0.6MPa無泄漏。

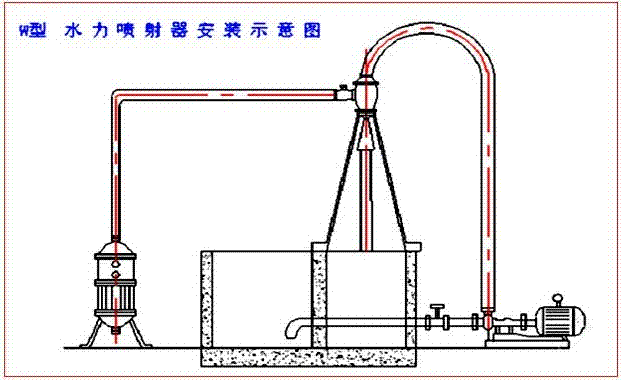

【W(wǎng)型水力噴射器】安裝示意圖：
