潛水泵安裝示意圖

時間：2010/9/23 來源：浙江揚子江泵業有限公司

一、潛水泵安裝示意圖:

二、電纜接頭方法

1：去掉絕緣層，不得損壞導體。
2：三根導線長短錯開
3：刮凈導體絕緣漆膜
4：保證接頭不存有油、水和其客觀存在污物。

1：把接頭公為數段（不少于六股）均勻分開。
2：把兩個接頭交叉在一起。交叉長度以兩端線頭與絕緣層對齊為宜。

1：把各股緊合一起，從中分出一股向一羰纏繞完畢。
2：另一端以同樣方法進行。
3：用手鉗把接頭纏緊，的條件時把接頭掛錫，使效果更佳。

1：先用普通黑膠布對纏繞部分包扎兩層，包扎要緊。
2：亞敏粘膠帶（黑色）包扎三層，每包扎一層用手?jǐn)D壓一次，保證包扎質量。
3：后用塑料絕緣帶包扎兩層即可。

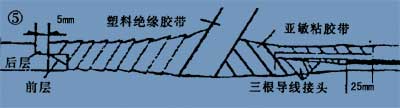

1：先整理好小接頭，用亞敏膠粘帶包扎五層，（不得少于四層），并要保住電纜護套部分25mm以上。
2：用塑料絕緣膠帶包扎三層，兩端超過前一層5mm以上。
3：為防止下進口時蹭破包扎層，好再用50mm寬，長度適當?shù)淖孕熊噧?nèi)胎，銼凈兩面，涂上膠水，在接頭外面纏繞一層，起保護作用。

采用弧焊接頭更佳

也可采用套管冷壓接頭方法

在包扎第一層黑膠布時，不得讓鋼絲頭露出或扎透膠布。

請
你
注
意

1：包扎接頭需要檢查電機的絕緣，符合說明書要求方可接線，接頭包好后必須在室溫水中浸泡十二小時后，測量絕緣，達到要求后主可下井。
2：兩種膠帶均有彈性，包扎時應拉緊，后一層包完后原處繞幾圈，防止長時間后脫開。
3：每個接頭在包扎中，當膠帶纏繞層必須超出前一層5mm以上。
4：包扎三根單蕊引導線時，把亞敏膠帶卷成三角形狀墊入空隙處。預防滲入水中。
