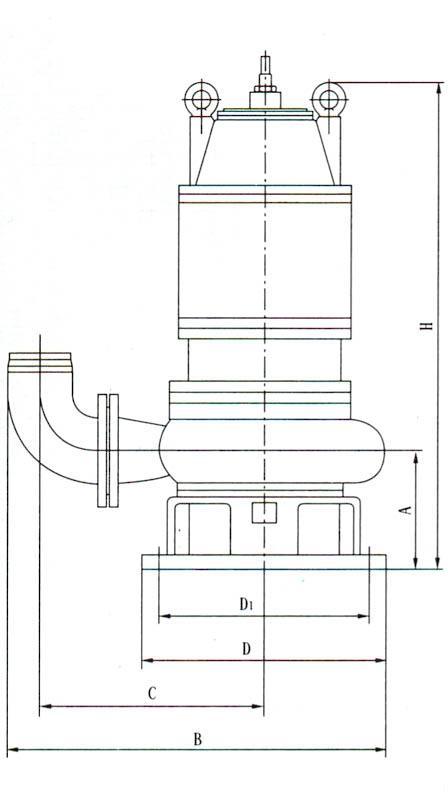

一、移動式安裝尺寸示意圖
序號
型 號
A
B
C
D1
D
H
1
50-12-15-1200-1.5
135
400
245
225
255
670
2
50-20-7-1200-1.1
132
343
150
180
610
3
50-10-10-1200-1.1
4
50-15-15-1200-2.2
5
50-25-10-1200-2.2
6
50-15-20-1200-2.2
7
50-20-15-1200-2.2
8
50-42-9-1200-3
143
420
265
750
9
50-17-25-1200-3
130
433
240
285
10
50-25-22-1200-4
735
11
50-40-15-1400-4
12
50-25-32-1600-5.5
480
295
270
320
820
13
50-40-30-1600-7.5
14
65-25-15-1400-3
435
15
65-37-13-1400-3
16
65-25-28-1400-4
515
317
800
17
80-40-7-1600-2.2
465
685
18
80-29-8-1600-2.2
19
80-43-13-1600-4
20
80-50-10-1600-3
570
325
280
790
21
80-40-15-1600-4
22
80-60-13-1600-4
23
80-35-25-1600-5.5
550
305
24
80-50-25-1600-7.5
25
80-50-30-1600-7.5
26
100-80-9-2000-4
600
386
27
100-110-10-2000-5.5
200
700
440
370
410
900
28
100-70-15-2000-5.5
690
430
29
100-100-15-2000-7.5
30
100-80-20-2000-7.5
585
31
100-50-35-2000-11
940
32
100-70-22-2000-7.5
33
100-100-22-2000-15
230
815
455
495
970
34
100-80-30-2000-15
35
150-150-10-2000-7.5
213
775
360
405
920
36
150-210-7-2500-7.5
242
830
540
365
950
37
150-250-6-2500-7.5
38
150-150-15-2500-11
220
770
345
395
990
150-200-10-2500-15
150-65-40-3200-18.5
250
930
595
1206
150-180-22-2600-18.5
1226
150-150-26-2600-18.5
150-110-30-2600-18.5
150-300-15-2600-22
300
575
1265
150-130-30-2600-22
150-100-40-3000-30
1200
200-300-7-3000-11
945
605
445
1130
200-250-11-3000-15
200-300-10-3000-15
200-250-15-3000-18.5
200-400-10-3000-22
200-200-20-3000-22
297
980
630
1236
200-250-22-3000-30

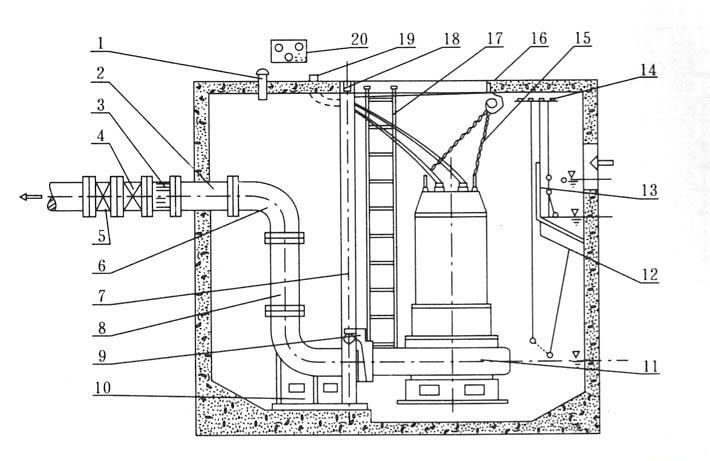

二、自動耦合式安裝示意圖

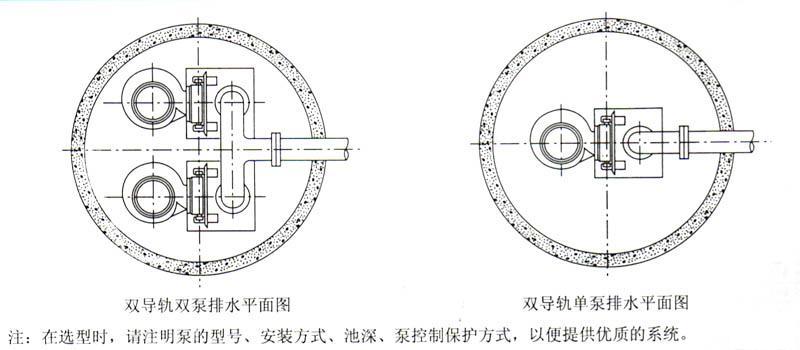

三、自動耦合式安裝平面圖
