G型單螺桿泵的拆卸與裝配注意哪些
時間：2020/4/23 來源：浙江揚子江泵業有限公司
G型單螺桿泵在發達國家已廣泛使用，德國稱“偏心轉子泵”。由于其優良的性能，在國內的應用范圍也在迅速擴大。它的最大特點是對介質的適應性強、流量平穩、壓力脈動小、自吸能力高，這是其它任何泵種所不能替代的。

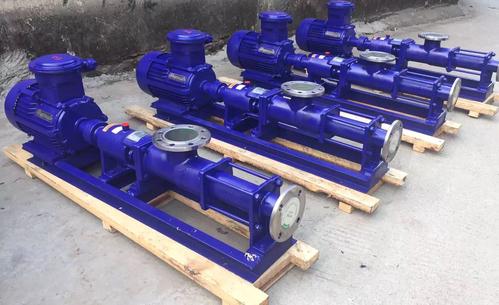

G型單螺桿泵
G型單螺桿泵拆卸步驟
1、螺桿泵與電機脫離，排空介質(防止電機、有毒介質傷人);
2、拆卸螺桿泵排出體(1);
3、拆卸螺桿泵定子(6)，必要時按泵軸方向盤動軸作輔助;
4、拆卸轉子(5)及中間軸(7);
5、拆卸傳動軸(44)和軸封;
6、取出螺桿泵軸承(39)(41)、定位套(40)，應從軸承座內取出;
7、長期不用的螺桿泵，要作防銹處理，方法為用防銹脂涂抹非油漆金屬表面，包括軸表面、填料殼體內腔等，并進行潤滑。

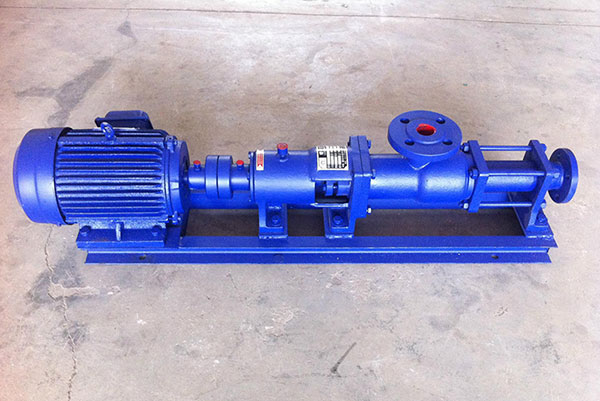

G型單螺桿泵
G型單螺桿泵裝配時注意事項
1、裝配時應將螺桿泵零件仔細清洗、檢查，損壞的零件應更換;
2、正確安裝的軸承使軸轉動靈活、無卡阻現象。
3、軸封安裝：填料函(18)安裝時，應使填料壓蓋(16)壓緊螺栓位置在殼體安裝窗口內，便于扳手調整螺栓;
4、機械密封安裝應小心，摩擦副端面應清潔并涂上潤滑脂;
5、傳動軸兩萬向接頭裝配時，應檢查密封圈有否損壞，在空腔內填充潤滑脂;
6、安裝定子時，用潤滑油涂抹轉子、定子內腔表面，有利于定子安裝;
7、排出體壓緊固定時，螺母擰緊應均勻一致;
8、安裝裝配時，聯軸器安裝偏差：△Y≤0.2mm,△α≤30’。
