耐強酸泵,王水輸送泵,強堿泵,強氧化劑輸送泵,有機溶劑輸送泵選用IHF耐腐耐磨襯氟化工離心泵

時間：2015/12/28 來源：浙江揚子江泵業有限公司

一、氟塑料離心泵概述：

IHF氟塑料離心泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

二、氟塑料離心泵機械密封的選擇：

　 IHF氟塑料離心泵采用目前為先進的外裝式四氟波紋管機械密封，其特點是能補償泵軸的徑向跳動，單端面密封外裝式、易裝卸、工作狀態直觀、耐腐耐磨密封性能好、擁有多層保護，延長了機封使用壽命；對于輸送含雜質顆粒腐蝕性介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，強堿與氫氟酸等特殊腐蝕性介質配用無壓燒結碳化硅密封；用戶選型時需考慮到介質中的固體含量及介質特殊腐蝕性.

三、氟塑料離心泵用途：

IHF氟塑料離心泵的耐腐和耐磨性已得到實際使用的證實和廣大用戶的一致認可，目前已被廣泛應用于：化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水廢水處理和加酸工藝（目前國內大部分離子膜燒堿項目用泵均選用IHF產品）、有色金屬冶煉中的電解液輸送、汽車制造中的酸洗工藝，及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業，在-85℃～150℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損，是目前受使用單位歡迎的泵類設備之一。

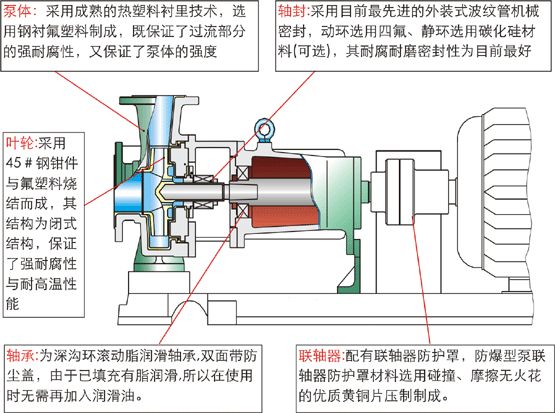

四、氟塑料離心泵結構與材料:

五、氟塑料離心泵型號及意義：

例：IHF50-32-125 IH：標準化工離心泵代號 F：泵的主要材料為氟塑料

50：代表泵的進口口徑 32：代表泵的出口口徑 125：表示泵的葉輪直徑為125mm

六、氟塑料離心泵性能與參數：

型號	轉速 n=2900 r/min					轉速 n=1450 r/min
型號	流量 (m³/h)	揚 程 m	電機功率 Kw	汽蝕余量	效率(%)	流量m³/h	揚 程 m	電機功率 Kw	汽蝕余量	效率(%)
IHF40-25-125	6.3	20	1.5	3.0	51
IHF40-25-160	6.3	32	2.2	3.0	46
IHF40-25-200	6.3	50	4	3.0	39
IHF40-25-250	6.3	80	7.5	3.0	41
IHF50-32-125	12.5	20	2.2	3.0	51	6.3	5	0.55	3.0	45
IHF50-32-160	12.5	32	4	3.0	46	6.3	8	0.55	3.0	40
IHF50-32-200	12.5	50	7.5	3.0	39	6.3	12.5	1.1	3.0	33
IHF65-50-125	25	20	3	3.5	62	12.5	5	0.55	3.5	55
IHF65-50-160	25	32	5.5	3.5	57	12.5	8	1.1	3.5	51
IHF65-40-200	25	50	11	3.5	52	12.5	12.5	1.5	3.5	46
IHF65-40-250	25	80	18.5	3.5	50	12.5	20	3	3.5	43
IHF65-40-315	30	127	30	3.5	52	12.5	32.3	5.5	3.5	37
IHF80-65-125	50	20	5.5	4.0	69	25	5	1.1	4.0	64
IHF80-65-160	50	32	11	4.0	67	25	8	1.5	4.0	62
IHF80-50-200	50	50	15	4.0	63	25	12.5	2.2	4.0	57
IHF80-50-250	50	80	30	4.0	66	25	20	5.5	4.0	51
IHF100-80-125	100	20	11	4.5	77	50	5	1.5	4.5	74
IHF100-80-160	100	32	15	4.5	73	50	8	2.2	4.5	69
IHF100-65-200	100	50	30	4.5	73	50	12.5	5.5	4.5	68
IHF125-80-160	160	32	30	5.0	70	80	8	5.5	5.0	74
IHF125-100-200	250	50	55	5.0	65	100	12.5	11	5.0	71
IHF125-100-280	200	100	90	5.0	73	100	25	15	5.0	73
IHF150-125-315						200	32	30	5.0	73
IHF150-125-400						200	50	45	5.5	74
IHF200-150-315						400	32	55	5.5	74
IHF200-150-400						400	50	75	5.5	74
IHF250-200-315						700	32.3	55	7.5	75
IHF300-250-315						900	32.3	75	8.0	70
IHF400-300-315						1000	15	75	6.0	80
注：如用戶所需參數不在此表范圍，我廠可根據用戶要求予以調整

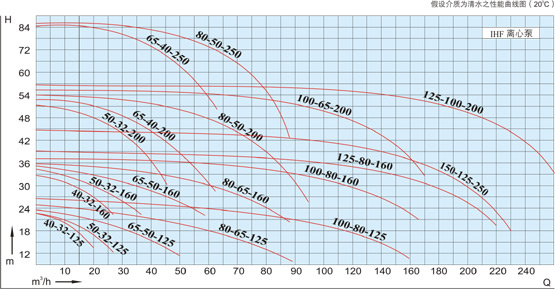

七、氟塑料離心泵性能曲線圖：

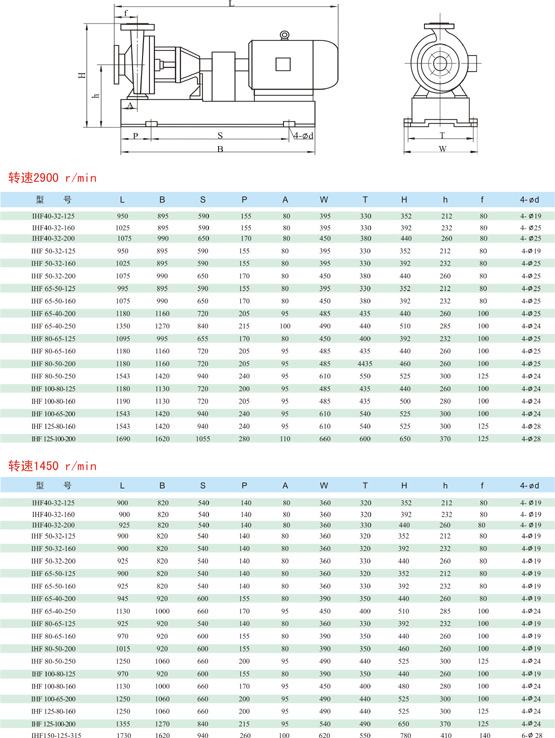

八、氟塑料離心泵安裝尺寸圖：

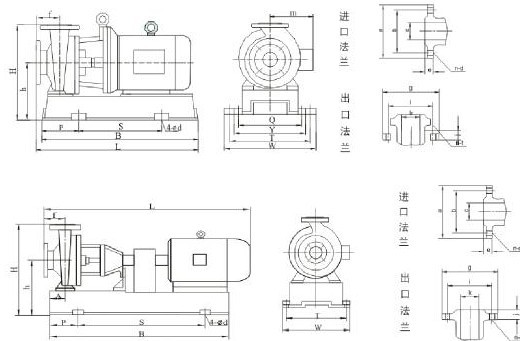

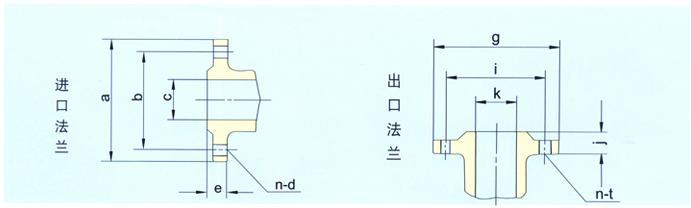

九、氟塑料離心泵法蘭尺寸圖：

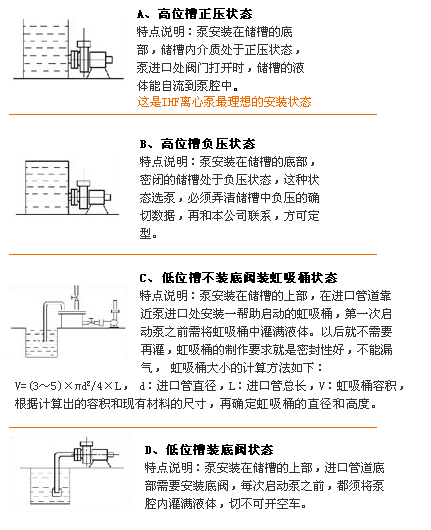

十、氟塑料離心泵安裝示意圖：

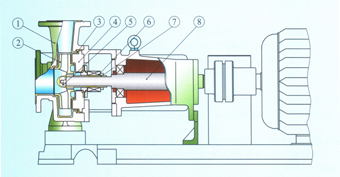

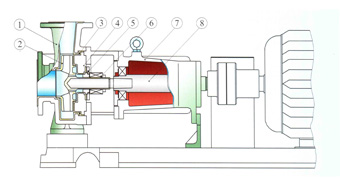

十一、氟塑料離心泵結構與材料：

IHF系列

泵進口直徑≤125 mm

1	泵　體	鋼襯F46
2	葉　輪	氟塑料合金
3	密封圈	氟橡膠或F4
4	泵　蓋	鋼襯F46
5	機封壓蓋	1Cr18Ni9Ti
6	機械密封	碳化硅/硬質合金
7	支　架	HT200
8	泵　軸	45^#鋼

泵進口直徑≥150 mm

1	泵　體	鋼襯F46
2	葉　輪	氟塑料合金
3	密封圈	氟橡膠或F4
4	泵　蓋	鋼襯F46
5	葉輪螺母	鋼襯F46
6	機械密封	碳化硅/硬質合金
7	軸　套	鋼襯F46
8	泵　軸	45^#鋼

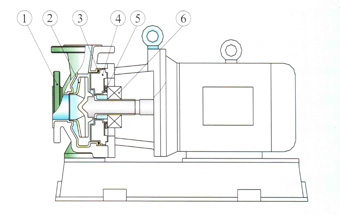

IHF-D系列


1	泵　體	鋼襯F46
2	葉　輪	氟塑料合金
3	密封圈	氟橡膠或F4
4	泵　蓋	鋼襯F46
5	機封壓蓋	1Cr18Ni9Ti
6	機械密封	SiC-F4或Al₂O₃-F4
