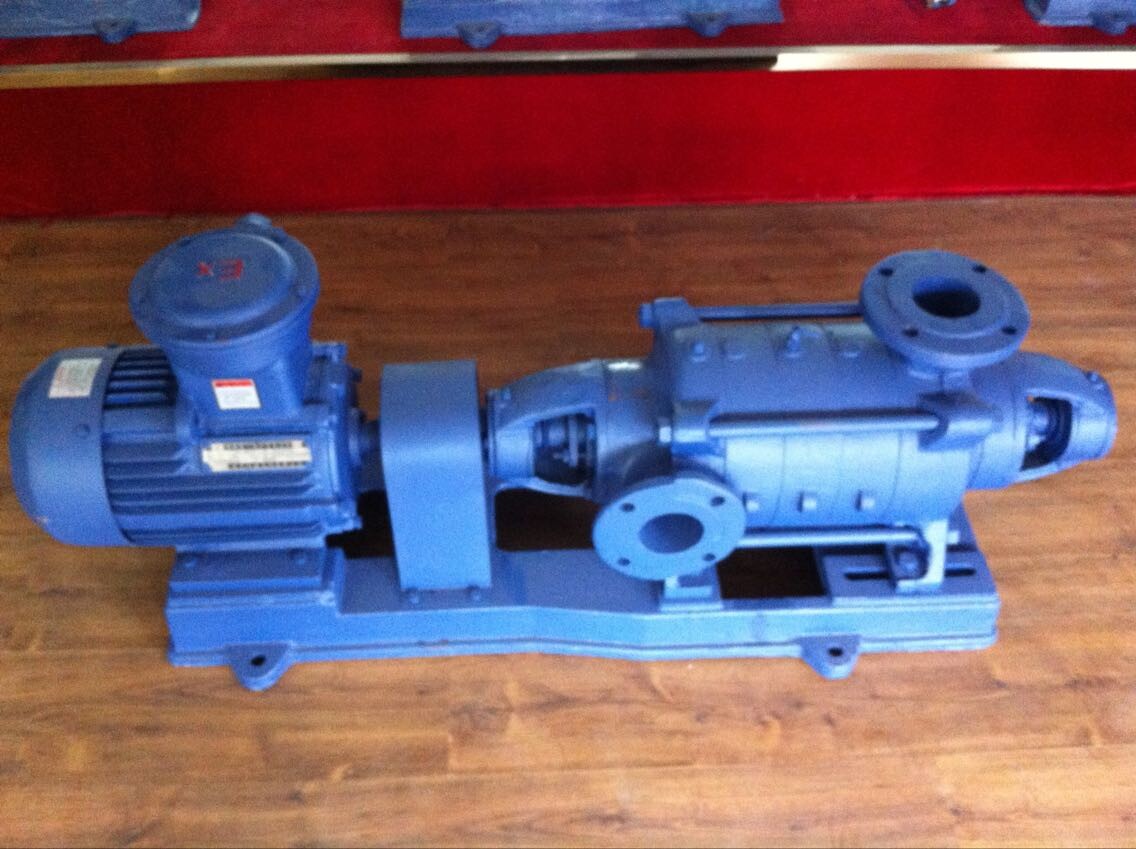

D型臥式多級泵在安裝過程中管道連接注意事項

時間：2014/10/7 來源：浙江揚子江泵業有限公司

D型臥式多級泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。

D型多級離心泵產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
D型臥式多級泵在安裝過程中管道連接注意事項
D型臥式多級泵在很多領域也是使用非常的廣泛，因其成本相對多級泵來說比較低，在各行業中都發揮著他的重要作用，但是有時候用戶在安裝過程中管路的選擇安裝對水泵性能參數有一定的影響。
離心泵吸入和輸送管(盡可能)筆自地連接完畢后，離心水泵與管路之間的結合面，應保證良好的氣密性，尤其是進水管路，必須嚴格保證不漏水，并在裝置上應無窩存空氣的可能。
!注意：離心泵吸水管盡量每臺離心水泵單獨安裝，且臥式多級離心泵管路盡可能短、彎頭數量少，避免突然轉彎，彎頭和連接管要使用大于等于90°的，彎曲處盡量圓滑，且不要太接近離心水泵人口;臥式多級離心泵吸入水平段管路的安裝應逆水流方向稍向下斜，防止窩氣，好使用錐形偏心漸縮管。
!注意：離心泵管路安裝時，特別是進口管路，應清除管路焊渣、鐵銹及臟物。離心水泵進出水管路應有支架進行固定，不應使水泵的法蘭受到過大的拉力而斷裂，也避免因水泵管道振動導致臥式多級離心泵的振動。
應在水泵的入口和出口管路上安裝柔性接頭，以減輕管路應力對水泵的影響和減少泵與管道間的振動傳遞。
離心泵吸入管路：若從水池中抽水時，離心水泵吸入口前的直管段長度不應小于入口直徑的3 倍，離心泵吸入管口浸入水面下的深度應大于入口直徑的1.5 倍且不小于500mm 。水泵吸入管口距池壁距離應大大于1.5 倍口徑，距離池底應人于1.5 倍口徑且不小于500mm，并應加設濾網，濾網總而積不應小于吸入管口面積的2 一3 倍。
D型臥式多級泵產品特點：
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
臥式多級泵技術參數：
流量：6.3-300m3/h;揚程：13-650m;功率：2.2-400KW;轉速：1450-2950r/min;口徑：φ50-φ200;溫度范圍：≤105℃;工作壓力：≤3.0Mpa。
D型臥式多級泵系單吸多級分段式離心泵，供輸送清水及物理化學性質類似于水的液體之用。本泵揚程為23-153。6m，流量為18至108m3/h。液體的高溫度不超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。
