潛水攪拌機選型注意事項及安裝系統圖
時間：2014/9/14 來源：浙江揚子江泵業有限公司
一.潛水攪拌機的產品信息
QJB型潛水攪拌機為混合攪拌和低速推流兩大系列產品。
QJB型潛水攪拌機可分為混合攪拌和低速推流兩大系列。
混合系列攪拌機適用于污水處理廠和工業流程中攪拌含有懸浮物的液體；
低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池，其產生低切向流的強力水流，可用于循環及硝化、脫氮和除磷階段創建水流等。

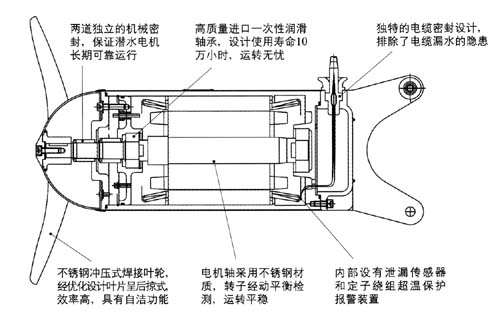

二.潛水攪拌機的結構簡介及性能特點
1.攪拌機的結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。
2.潛水攪拌器的葉片具有自潔功能，可防雜物纏繞、堵塞。
3.與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4.QJB攪拌機的電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。
5.QJB攪拌機機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。
三.潛水攪拌機的用途及適用條件
混合攪拌系列潛水攪拌機適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。
QJB攪拌機可在下列條件下正常連續運行：
1 高介質溫度不超過40°C
2 介質的PH值在5-9
3 介質密度不超過115KG/M^3
4 長期潛水運行，潛水深度一般不超過20米
四.潛水攪拌機的選型注意事項
潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機佳流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定QJB攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。
潛水攪拌器所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。
五.潛水攪拌機的安裝系統
潛水攪拌機的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。

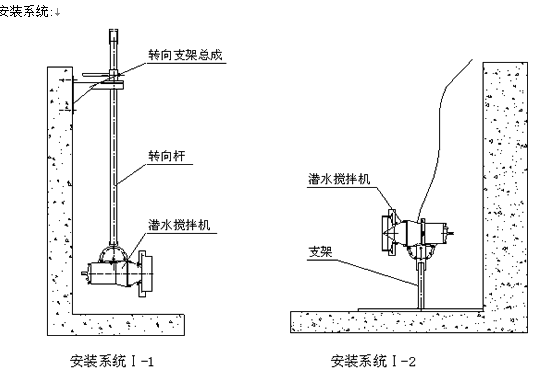

當池深H＜4米時建議采用安裝系統Ⅰ。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的大角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。

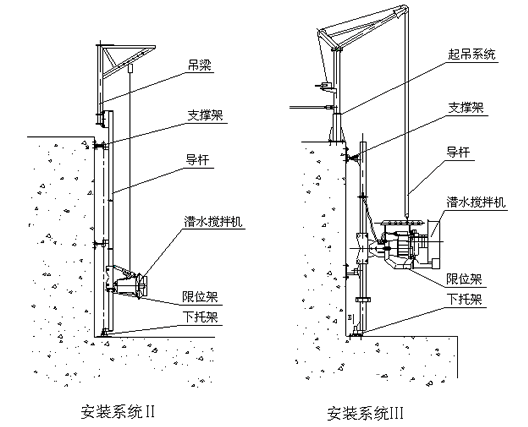

當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。安裝系統Ⅱ用導向鋼繩替代導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠。
客戶定貨時，請?zhí)峁┏厣頗及池型圖，以便廠方加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或導向鋼絲、起吊底座外，多臺潛水攪拌機可共用一套起吊裝置（用戶有特殊要錄除外）。
QJB攪拌機的專用安裝系統可在無需排出池中污水情況下,能快速安裝和拆卸潛水攪拌機;
安裝系統Ⅰ只適用池深＜4m,機型為QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C攪拌機，其中Ⅰ-1可在水平方向和垂直方向進行調節；

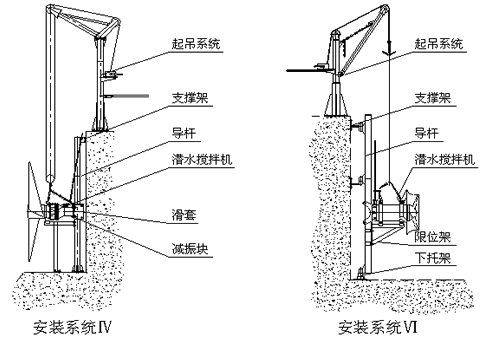

安裝系統Ⅱ、Ⅲ、Ⅳ、Ⅵ適用于池深≥4m，導桿可沿水平方向繞導桿軸線旋轉，大轉角-60°~+60°當池深大于4米時，應在導桿中間增加一支撐架；
支撐架和下托架與池壁、池底均用鋼膨脹螺栓固定，無需預留孔；
潛水攪拌機的安裝系統材質采用不銹鋼和碳鋼防腐供選擇；

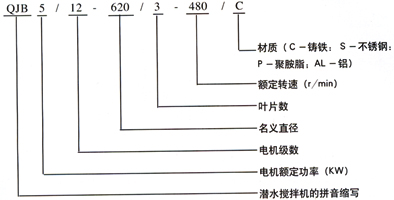

六.潛水攪拌機的型號說明
QJBO.85/8-260/3-740/C/S/P/AL
QJB------潛水攪拌機（推流器）的拼音縮寫
O.85-----電機功率（KW）
8-----電機級數
260-----葉輪直徑
3-----葉片數
740-----額定轉數（r/min)
C/S/P/AL-----材質：C代表鑄鐵，S代表不銹鋼，P代表聚氨酯，AL代表鋁
七．潛水攪拌機的參數性能
| QJB攪拌機型號 | 額定功率 | 額定電流 | 葉輪直徑 | 葉輪輪速(r/min) | 重量 | |
| (kw) | (A) | (mm) | ||||
| 鑄件式攪拌機 | QJBO.85/8-260/3-740/C/S | 0.85 | 4 | 260 | 740 | 55 |
| QJB1.5/6-260/3-960/c/s | 1.5 | 4 | 260 | 960 | 55 | |
| QJB2.2/8-320/3-740/c/s | 2.2 | 5.9 | 320 | 740 | 110 | |
| QJB4/6-320/3-960/c/s | 4 | 10.3 | 320 | 960 | 115 | |
| QJB5.5/4-670/3-295/c/s | 5.5 | 11.3 | 670 | 295 | 350 | |
| QJB7.5/4-670/3-330/c/s | 7.5 | 15 | 670 | 330 | 360 | |
| QJB11/4-790/3-303/c/s | 11 | 23.4 | 790 | 303 | 400 | |
| QJB15/4-790/3-360/c/s | 15 | 29.7 | 790 | 360 | 410 | |
| 沖壓式攪拌機 | QJB1.5/8-400/3-740/s | 1.5 | 4.4 | 400 | 740 | 100 |
| QJB2.5/8-400/3-740/s | 2.5 | 7 | 400 | 740 | 100 | |
| QJB3/8-400/3-740/s | 3 | 8.6 | 400 | 740 | 100 | |
| QJB4/12-615/3-480/s | 4 | 18 | 615 | 480 | 184 | |
| QJB5/12-615/3-480/s | 5 | 20 | 615 | 480 | 184 | |
| QJB7.5/12-615/3-480/s | 7.5 | 28 | 615 | 480 | 229 | |
| QJB10/12-615/3-480/s | 10 | 32 | 615 | 480 | 229 | |
| 低速推流攪拌機 | QJB3/2-1100/2-135/P | 3 | 6.4 | 1100 | 135 | 135 |
| QJB1.5/4-1800/2-42/P | 1.5 | 3.6 | 1800 | 42 | 158 | |
| QJB2.2/4-1800/2-50/P | 2.2 | 4.9 | 1800 | 50 | 162 | |
| QJB3/4-1800/2-56/P | 3 | 6.8 | 1800 | 56 | 162 | |
| QJB4/4-1800/2-65/P | 4 | 8.8 | 1800 | 65 | 165 | |
| QJB1.5/4-2500/2-36/P | 1.5 | 3.6 | 2500 | 36 | 170 | |
| QJB4/4-2500/2-42/P | 4 | 8.8 | 2500 | 42 | 185 | |
| QJB5/4-2500/2-56/P | 5 | 11 | 2500 | 56 | 185 | |
