XBC系列柴油機多級消防泵組性能參數
時間：2013/3/16 來源：浙江揚子江泵業有限公司
XBC柴油機消防泵與電器儀表等設備安裝在一起整套組合，具有功能齊全，自動化程度高，結構緊湊，故障自動報警及接受啟動信號，自行完成起動程序，能快速投入全負荷運行。機組可按需求選配減振器、橡膠撓性接頭、排氣口配波紋管消音器。在燃料不足、蓄電池電壓低、潤滑油溫度高、超速等，備有報警裝置，確保柴油機低溫環境起動。整個系統安全可靠，使用方便。
主要特點
1. 電泵為主消防泵，可以根據消防情況自動起動；
2. 配備穩壓泵恒定管網壓力；
3. 柴油機泵為備用消防泵，消防無電源情況下自動起動；
4. 電泵出現故障時柴油機泵起動。
用途
XBC型柴油機消防泵組主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

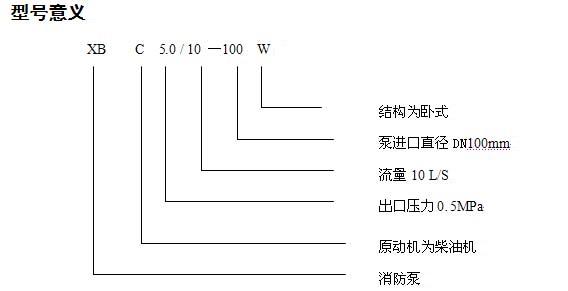

結構說明
XBC型柴油機消防泵組根據GB6245-2006《消防泵》的標準要求，主要由泵體（1）、泵蓋（2）、葉輪（3）、軸（4）、密封環（5）、軸套（8）、及懸架軸承部件（12）等所組成的。
XBC型柴油機泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下（加長）聯軸器的中間聯接件，即可退出轉子部件進行檢修。
泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承部件支承著泵的轉子部件，滾動軸承受泵的徑向和軸向力。
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋（9）、填料環（10）、和填料（11）等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間裝有O型密封圈，以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的，泵的旋轉方向，從驅動端看，為順時針?lè)较蛐D(zhuǎn)。
泵的進出口法蘭按1.6Mpa壓力設計，管路配套方便。
主要部件材料：
| 名稱 | 材料 | 標準 | |
| 泵體 | 鑄鐵 | HT250 | GB9439-88 |
| 球鐵 | QT400-18 | GB1348-88 | |
| 泵蓋 | 鑄鐵 | HT250 | GB9439-88 |
| 球鐵 | QT400-18 | GB1348-88 | |
|
葉輪 |
銅合金 | ZCuSn10Zn2 | GB1176-88 |
| 不銹鋼 | 1Cr18Ni9Ti | GB3077-88 | |
| 軸 | 不銹鋼 | 2Cr13 | GB3077-88 |
| 軸封 | 填料 | 油浸石棉填料 | JC68-1982 |
| 機械密封 | SiC | GB6556-86 | |
| XBC柴油機消防泵組性能參數 | ||||||
| 序 | 型 號 | 流量 | 額定壓力 | 轉速 | 軸功率 | 水泵型號 |
| Q | P | n | Pe | |||
| 號 | L/S | Mpa | r/min | kw | ||
| 1 |
XBC2.8/10-80w |
10 | 0.28 | 2000 | 5.60 | IS |
| 2 |
XBC3.2/10-100w |
10 | 0.32 | 1450 | 5.76 | IS |
| 3 |
XBC4.0/15-100w |
15 | 0.40 | 2000 | 10.20 | IS |
| 4 |
XBC5.0/15-100w |
15 | 0.50 | 2000 | 11.60 | IS |
| 5 |
XBC4.0/20-100w |
20 | 0.40 | 2000 | 13.30 | IS |
| 6 |
XBC5.0/20-100w |
20 | 0.50 | 2900 | 16.01 | IS |
| 7 |
XBC6.0/20-100w |
20 | 0.60 | 2900 | 18.56 | IS |
| 8 |
XBC8.0/20-100w |
20 | 0.80 | 2900 | 21.30 | IS |
| 9 |
XBC5.0/25-100w |
25 | 0.50 | 2900 | 17.6 | IS |
| 10 |
XBC8.0/25-100w |
25 | 0.80 | 2900 | 27.2 | IS |
| 11 |
XBC10.0/25-100w |
25 | 1.00 | 2900 | 39.0 | IS |
| 12 |
XBC4.0/30-100w |
30 | 0.40 | 2200 | 14.6 | IS |
| 13 |
XBC5.0/30-100w |
30 | 0.50 | 2900 | 19.9 | IS |
| 14 |
XBC6.0/30-100w |
30 | 0.60 | 2900 | 24.6 | IS |
| 15 |
XBC7.0/30-100w |
30 | 0.70 | 2900 | 28.83 | IS |
| 16 |
XBC8.0/30-100w |
30 | 0.80 | 2900 | 33.30 | IS |
| 17 |
XBC10.0/30-100w |
30 | 1.00 | 2900 | 40.75 | IS |
| 18 |
XBC5.0/40-125w |
40 | 0.50 | 2900 | 30.51 | IS |
| 19 |
XBC6.0/40-125w |
40 | 0.60 | 2900 | 37.62 | IS |
| 20 |
XBC8.0/40-125w |
40 | 0.80 | 2900 | 48.76 | IS |
| 21 |
XBC0.9/40-150w |
40 | 1.00 | 1500 | 50.65 | D |
| 22 |
XBC1.2/40-150w |
40 | 1.20 | 1500 | 67.54 | D |
| 23 |
XBC4.6/50-150w |
50 | 0.46 | 1500 | 31.90 | D |
| 24 |
XBC5.0/50-125w |
50 | 0.50 | 2900 | 33.60 | IS |
| 25 |
XBC6.0/50-125w |
50 | 0.60 | 2900 | 40.55 | IS |
| 26 |
XBC8.0/50-150w |
50 | 0.80 | 1500 | 63.80 | D |
| 27 |
XBC11.0/50-150w |
50 | 1.10 | 1500 | 74.00 | D |
| 28 |
XBC13.0/50-150w |
50 | 1.30 | 1500 | 92.37 | D |
| 29 |
XBC7.0/70-200w |
70 | 0.70 | 1500 | 79.00 | D |
| 30 |
XBC9.0/70-200w |
70 | 0.90 | 1500 | 83.33 | D |
| 31 |
XBC10/70-200w |
70 | 1.00 | 1500 | 114.7 | D |
| 32 |
XBC12.5/70-200w |
70 | 1.20 | 1500 | 122.83 | D |
| 33 |
XBC8.0/80-200w |
80 | 0.80 | 1500 | 85.20 | D |
| 34 |
XBC12.5/80-200w |
80 | 12.5 | 1500 | 127.83 | D |
| 35 |
XBC10/100-200w |
100 | 1.00 | 1500 | 142.75 | D |
| 36 |
XBC12/100-200w |
100 | 1.20 | 1500 | 158.00 | D |
| 37 |
XBC13/100-200w |
100 | 1.20 | 1500 | 178.22 | D |
| 38 |
XBC12/120-250w |
120 | 1.20 | 1500 | 186.10 | D |
| 39 |
XBC18/125-250w |
125 | 1.25 | 1500 | 279.20 | D |
| 40 |
XBC8.0/130-250w |
130 | 0.80 | 1500 | 131 | S |
|
XBC柴油機消防泵組性能參數 | ||||||
|
序 號 |
型 號 |
流量 |
額定壓力 |
轉速 |
軸功率 |
水泵型號 |
|
Q |
P |
n |
Pe | |||
|
L/S |
Mpa |
r/min |
kw | |||
|
41 |
XBC11/135-250W |
135 |
1.10 |
1500 |
184 |
D |
|
42 |
XBC9.0/150-300W |
150 |
0.90 |
1500 |
167 |
S |
|
43 |
XBC8.5/160-300W |
160 |
0.85 |
1500 |
169 |
S |
|
44 |
XBC6.1/170-300W |
170 |
0.61 |
1500 |
171 |
S |
|
45 |
XBC10/150-300W |
150 |
1.00 |
1500 |
186 |
S |
|
46 |
XBC11/150-300W |
150 |
1.10 |
1500 |
204 |
S |
|
47 |
XBC11.5/180-350W |
180 |
1.15 |
1500 |
257 |
S |
|
48 |
XBC9.0/200-350W |
200 |
0.90 |
1500 |
195 |
S |
|
49 |
XBC13.2/200-350W |
200 |
1.32 |
1500 |
337 |
S |
|
50 |
XBC15/220-350W |
220 |
1.50 |
1500 |
368 |
S |
|
51 |
XBC14/250-350W |
250 |
1.40 |
1500 |
383 |
S |
|
52 |
XBC10/320-400W |
320 |
1.00 |
1500 |
362 |
S |
| 說明: 1.按用戶要求可提供表列之外的類型產品. | ||||||
| 2.可提供機械密封、銅葉輪以及其他高品質要求配置. | ||||||
