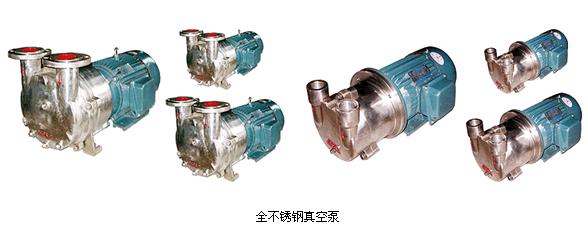

2BA、2BV系列不銹鋼直聯水環式真空泵安裝尺寸圖
時間：2013/3/6 來源：浙江揚子江泵業有限公司

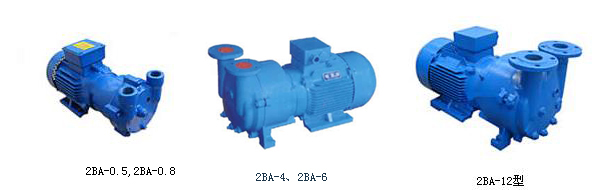

2BA型直聯水環式真空泵是我廠為滿足真空泵可帶水吸氣這一要求，在原SKF型和2FA、2BV型水環式真空泵的基礎上，自行開發研制而成的新一代水環式真空泵。它設計先進、結構新穎，適用于各種較為苛刻、復雜的應用領域。它可抽吸含有大量水汽、可凝汽的介質，在抽吸易燃、易爆或有毒、有腐蝕性氣體時不易發生危險，故可廣泛應用于機械、石油、化工、電力、制藥、食品、陶瓷、制糖、印染、冶金、塑料、磚瓦、皮革井、點降水等行業，特別適用于塑機配套使用，2BA系列直聯水環式真空泵以出色的性能及眾多優點將全面取代SZ、SK、2SK、2S-185、2S-230和W型往復式真空泵。(材質有全不銹鋼或合金鑄件銅鑄件真空泵二種供您選擇)
 |
|
| |
主要性能參數
| 型號 Model |
2BA-0.05 | 2BA-0.15 | 2BA-0.2 2BV-2060 |
2BA-0.3 | 2BA-0.5 2BV-2061 |
2BA-0.8 2BV-2070 |
| 抽氣速率(m3/h) Exhaust Rate |
3 | 10 | 12 | 18 | 30 | 60 |
| 極限真空(Mpa) Limit Vacuum |
-0.097 | -0.097 | -0.097 | -0.097 | -0.097 | -0.097 |
| 配用功率(Kw) Power |
0.37/220V | 0.55/220V | 0.75 | 1.1 | 1.5 | 2.2 |
| 轉速(r/min) Rotating speed |
2860 | 2860 | 2860 | 2860 | 2860 | 2860 |
| 用水量(m3/h) Water Volume |
0.12 | 0.12 | 0.15 | 0.15 | 0.25 | 0.25 |
| 進出氣口徑 lnlet &Outlet Caliber |
G1" | G1" | G1" | G1" | G1" | G1" |
| 噪音DB(A) Noise |
62 | 65 | 65 | 65 | 65 | 65 |
| 重量(Kg) Weight |
30 | 32 | 33 | 35 | 40 | 45 |
續上表
| 型號 Model |
2BA-1.2 2BV-2071 |
2BA-2 2BV-5110 |
2BA-3 2BV-5111 |
2BA-4 2BV-5121 |
2BA-6 2BA-6B 2BV-5131 |
2BA-12 2BA-12B 2BV-5161 |
| 抽氣速率(m3/h) Exhaust Rate |
90 | 120 | 200 | 250 | 400 | 720 |
| 極限真空(Mpa) Limit Vacuum |
0.097 | 0.097 | 0.097 | 0.097 | 0.097 | 0.097 |
| 配用功率(Kw) Power |
3 | 4 | 5.5 | 7.5 | 11 | 15 |
| 轉速(r/min) Rotating speed |
2800 | 2800 | 1440 | 1440 | 1440 | 1440 |
| 用水量(m3/h) Water Volume |
0.4 | 0.25 | 0.5 | 0.6 | 0.8 | 0.9 |
| 進出氣口徑 lnlet &Outlet Caliber |
G11/2" | G11/2" | G2 | 110 | 110 | 110 |
| 噪音DB(A) Noise |
65 | 65 | 67 | 67 | 70 | 70 |
| 重量(Kg) Weight |
80 | 85 | 120 | 380 | 450 | 850 |

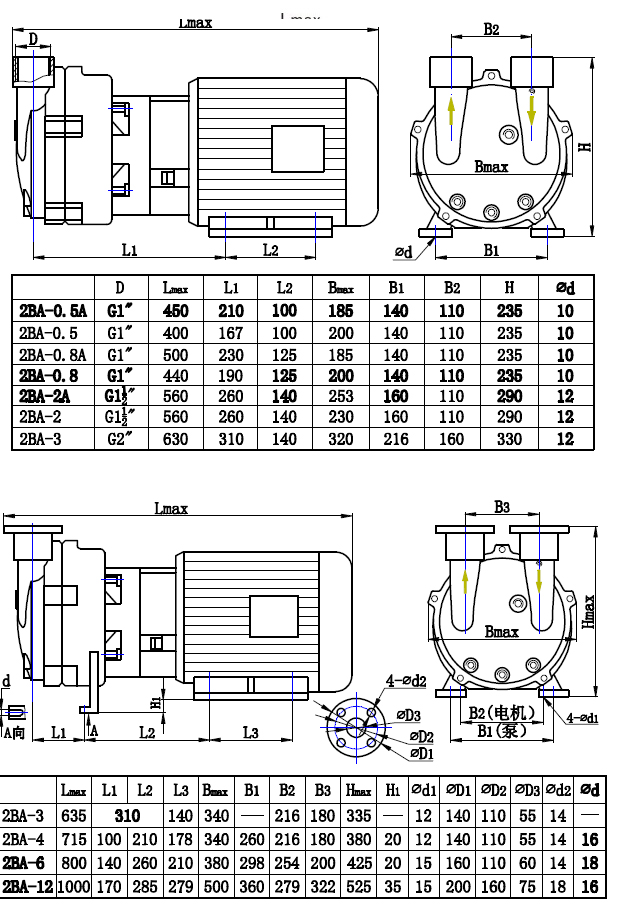

外型安裝尺寸圖:
感謝您訪問我們揚子江泵業的網站shcygs.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。
