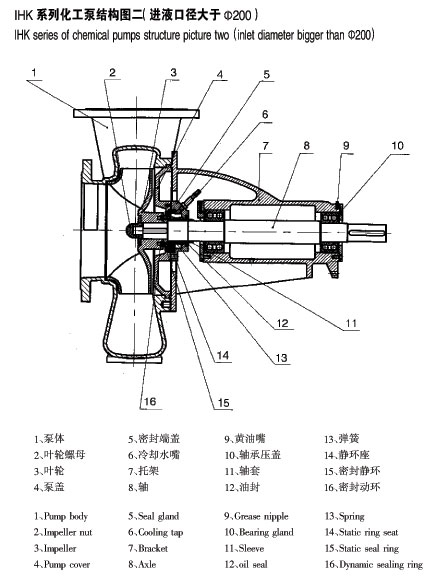

IHK型高溫濃漿化工離心泵結構圖

時間：2013/2/25 來源：浙江揚子江泵業有限公司

IHK（G）化工泵（淀粉泵、高溫料漿泵）型為單級單吸懸臂式離心泵，是我公司吸收國外先進技術，在IH泵的基礎上升級創新而成的標準化工泵，根據國際標準ISO2858進行設計的并按國際標準ISO5199/DIS制造的，是IH型化工離心泵的派生產品，零部件尺寸已實現標準化的節能高效產品，很受客戶好評。

產品特點：此泵特點尤為突出，6套密封形式結構，3種軸承箱冷卻方式，2種葉輪形式，可靠性強，互換性好。流量 3.4～460m3/h揚程：H=3.6～132m，轉速1450-2900r/min

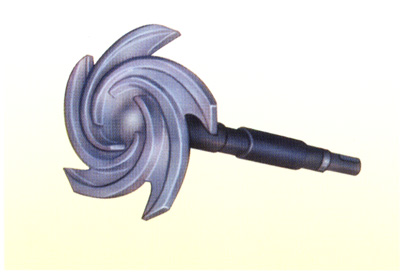

開式葉輪

產品用途：主要用于石油、化工、合成纖維、化肥、電站、冶金、食品及醫藥等工業部門輸送清潔或含有顆粒的液體、低溫或高溫的液體、中性或有腐蝕性的液體，輸送介質的溫度一般為-45℃～200℃。高溫型、料漿型介質溫度-60℃~+360℃輸送高溫常溫帶顆粒的腐蝕性的液體，也可輸送類似于水的腐蝕性液體。適用于化工、石油、冶金、制藥、釀酒、發電、食品、環保等及工況惡劣的環境。

IHK型化工離心泵是在IH型化工泵的基礎上改進而成的，在密封機構上引進了國外先進技術，改變了IH泵只能輸送物理性能類似水的介質（無雜質的顆粒）的弊端，由于密封技術先進、科學、獨特，該泵可輸送含固量高達35%以下的物料；在正常情況下連續工作8000小時無泄漏，是IH泵密封效果的3-5倍，又因葉輪為開式結構，所以不會因介質含固量高而堵塞，該泵是目前化工行業輸送各種物料的理想的先進設備。
　　我公司根據介質的不同可采用不同材質生產此泵，目前通常有321、304、316、316L、雙相鋼、CD4Mcu等材料制作，完全達到耐腐耐磨的效果。

二、性能
流量：1.6-3000m3/h
揚程：5-125m
口徑：φ25-φ500mm

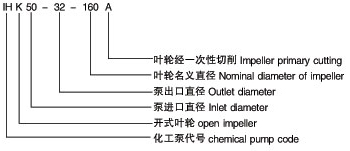

三、型號意義說明

四、IHK系列化工泵性能參數

表（1）

泵型號 model	流量 caacity m3/h	揚程 head m	效率 Efficiency %	必須汽蝕余量 NPSHr m	配用功率 motor power kw	額定轉速 revclutlonal speed r/min
IHK25-25-125	3.2	20	53	2	1.1	2900
IHK25-25-125	1.6	5	45	2	0.55	1450
IHK25-25-160	3.2	32	46	2	2.2	2900
IHK25-25-160	1.6	8	40	2	0.55	1450
IHK25-25-200	3.2	50	38	2	4	2900
IHK25-25-200	1.6	12.5	33	2	0.75	1450
IHK25-25-250	3.2	80	33	2	5.5	2900
IHK25-25-250	1.6	20	27	2	1.5	1450
IHK-40-32-125	6.3	20	52	2	2.2	2900
IHK-40-32-125	3.2	5	46	2	0.55	1450
IHK-40-32-160	6.3	32	47	2	3	2900
IHK-40-32-160	3.2	8	42	2	0.75	1450
IHK-40-32-200	6.3	50	38	2	5.5	2900
IHK-40-32-200	3.2	12.5	38	2	0.75	1450
IHK-40-32-250	6.3	80	32	2	7.5	2900
IHK-40-32-250	3.2	20	35	2	1.5	1450
IHK-50-32-125	12.5	20	51	2	3	2900
IHK-50-32-125	6.3	5	45	2	0.55	1450
IHK-50-32-160	12.5	32	48	2	4	2900
IHK-50-32-160	6.3	8	40	2	0.75	1450
IHK-50-32-200	12.5	50	39	2	7.5	2900
IHK-50-32-200	6.3	12.5	33	2	1.1	1450
IHK-50-32-250	12.5	80	33	2	15	2900
IHK-50-32-250	6.3	20	27	2	2.2	1450
IHK-65-50-125	25	20	62	2	3	2900
IHK-65-50-125	12.5	5	55	2	0.55	1450
IHK-65-50-160	25	32	57	2	5.5	2900
IHK-65-50-160	12.5	8	51	2	1.1	1450
IHK-65-40-200	25	50	52	2	11	2900
IHK-65-40-200	12.5	12.5	46	2	1.5	1450
IHK-65-40-250	25	80	46	2	18.5	2900
IHK-65-40-250	12.5	20	39	2	3	1450
IHK-65-40-315	25	125	39	2	30	2900
IHK-65-40-315	12.5	32	33	2	5.5	1450
IHK-80-65-125	50	20	69	2	5.5	2900
IHK-80-65-125	25	5	64	2	1.1	1450
IHK-80-65-160	50	32	67	2	11	2900
IHK-80-65-160	25	8	62	2	1.5	1450
IHK-80-50-200	50	50	63	2	15	2900
IHK-80-50-200	25	12.5	57	2	2.2	1450
IHK-80-50-250	50	80	57	2	30	2900
IHK-80-50-250	25	20	53	2	4	1450
IHK-80-50-315	50	125	48	2	45	2900
IHK-80-50-315	25	32	43	2	7.5	1450

表（2）

泵型號 model	流量 caacity m3/h	揚程 head m	效率 Efficiency %	必須汽蝕余量 NPSHr m	配用功率 motor power kw	額定轉速 revclutlonal speed r/min
IHK100-80-125	100	20	77	4.3	11	2900
IHK100-80-125	50	5	73	3	1.5	1450
IHK100-80-160	100	32	73	4.3	15	2900
IHK100-80-160	50	8	72	3	3	1450
IHK100-65-200	100	50	72	4.3	30	2900
IHK100-65-200	50	12.5	68	3	4	1450
IHK100-65-250	100	80	68	4.3	55	2900
IHK100-65-250	50	20	65	3	5.5	1450
IHK100-65-315	50	32	58	3	11	1450
IHK125-100-200	200	50	77	4.3	45	2900
	100	12.5	72	3	7.5	1450
	67	6	71	2.5	4	980
IHK125-100-250	200	80	75	4.3	75	2900
	100	20	72	2.3	11	1450
	87	9	71	2.5	5.5	980
IHK125-100-315	100	32	68	2.5	18.5	1450
IHK125-100-315	67	15	67	2.5	7.5	980
IHK125-100-400	100	50	60	2.5	30	1450
IHK125-100-400	67	23	59	2.5	11	980
IHK150-125-250	200	20	77	2.8	18.5	1450
IHK150-125-250	135	9	76	2.5	7.5	980
IHK150-125-315	200	32	75	2.8	30	1450
IHK150-125-315	135	15	74	2.5	11	980
IHK150-125-400	200	50	70	2.5	45	1450
IHK150-125-400	135	23	69	2.5	18.5	980
IHK200-150-250	400	20	81	4	37	1450
IHK200-150-250	270	10	80	2.8	11	980
IHK200-150-315	400	32	79	3.5	55	1450
IHK200-150-315	270	15	79	2.8	18.5	980
IHK200-150-400	400	50	78	3.5	110	1450
IHK200-150-400	270	23	78	2.8	30	980
IHK200-150-500	400	80	75	3.5	160	1450
IHK200-150-500	270	36	75	2.8	55	980
IHK250-200-400	600	40	85	3.5	132	1450
	400	20	82	3	37	980
	206	12	81	2.8	30	750
IHK250-200-500	600	70	84	3.5	160	1450
	400	32	79	3	55	980
	306	18	78	2.8	37	750
IHK250-200-600	600	100	80	3.5	315	1450
	400	50	75	3	110	980
	306	29	74	2.8	55	750
IHK300-250-400	1200	40	85	3.8	280	1450
	800	20	83	3.5	90	980
	610	12	82	3	45	750
	480	7	80	3	22	590
