單級雙吸離心泵外形安裝尺寸圖

時間：2013/2/1 來源：浙江揚子江泵業有限公司

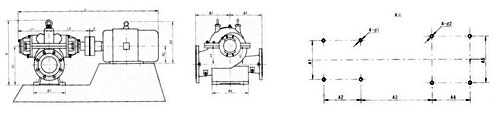

帶底座外形安裝圖




Type

kw

外形尺寸

C

底座尺寸

泵型號

型號

功率

電壓

L

L1

L2

L3

H

H1

H2

H3

H4

H5

B1

B2

A1

A2

A3

A4

A5

d

150S-50

Y200L2-2

37

380

1410

270

359

13

617

385

200

730

140

140

300

250

4

1180

173

800

430

500

Φ25

150S-50A

Y200L1-2

30

150S-50B

Y180M-2

22

1340

180

660

150S-78

Y250M-2

55

1590

282

372

10

635

385

250

750

140

155

300

250

1305

173

875

430

585

Φ25

150S-78A

Y225-2

45

1480

225

715

1210

820

540

200S-42

Y225M-2

45

1500

292

381

-15

697

455

225

790

170

170

320

300

1225

198

827

465

564

Φ25

200S-42A

Y200L2-2

37

1450

200

760

1200

808

200S-42B

Y200L1-2

30

200S-63

Y280S-2

75

1700

305

394

10

697

455

280

855

170

170

320

300

1400

173

930

430

655

Φ25

200S-63A

Y250M-2

55

1640

250

760

1335

900

600

250S-14

Y200L-4

30

1630

380

469

-1

850

570

200

915

210

215

415

330

1360

241

880

625

560

Φ25

250S-14A

Y180M-4

18.5

1560

180

845

1285

840

525

250S-24

Y225M-4

45

1730

395

486

-1

902

570

225

900

230

230

450

400

1430

241

950

625

625

Φ25

250S-24A

Y225S-4

37

1700

250S-39

Y280S-4

75

1900

405

496

-18

918

570

280

970

200

260

450

440

1570

258

1072

655

735

Φ25

250-39A

Y250M-4

55

1840

250

935

1505

1005

665

665

300S-12

Y225M-4

37

1840

463

554

2.5

966

630

225

965

265

265

500

450

1547

305

1000

770

685

Φ30

300S-12A

Y200L-4

30

1800

200

935

1535

951

605

300S-19

Y250M-4

55

1880

423

514

2.5

982

630

250

995

250

260

500

400

1610

305

1024

775

700

Φ30

300S-19A

Y225M-4

45

1790

225

960

1547

1000

770

685

300S-32

Y280M-4

90

2030

431

540

13.5

996

630

280

1030

260

270

470

410

1730

283

1118

690

690

Φ30

300S-32A

Y280S-4

75

1980

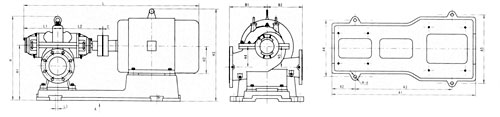

不帶底座外形安裝圖




Type

kw

外形尺寸

C

底座尺寸

泵型號

型號

功率

電壓

L

L1

L2

H

H1

H2

H3

H4

H5

B1

B2

B3

B4

A1

A2

A3

A4

A5

d1

d2

200S-95

Y315M2

132

380

2080

357

448

627

355

315

845

170

170

350

300

300

340

250

250

684

457

508

Φ18

28

200S-95A

Y315S-2

110

2050

406

200S-95B

Y280M-2

90

1860

280

680

658

419

457

24

250S-65

Y315M-4

132

2220

403

512

815

450

315

845

240

290

480

400

410

570

400

350

728

457

508

Φ27

28

250S-65A

Y280M-4

90

1970

280

680

672

419

457

24

300S-58

Y315L2-4

200

2320

453

562

897

510

315

845

240

310

540

530

510

620

550

450

728

508

508

Φ27

28

300S-28A

Y315L1-4

160

300S-58B

Y315M-4

132

457

300S-90

Y355-4

315

6000

3090

522

666

1011

550

355

740

260

340

576

470

520

600

450

450

971

900

630

Φ27

28

300S-90A

Y355-4

280

300S-90B

Y355-4

220

350S-16

Y280S-4

75

380

2100

500

591

1020

620

280

680

310

310

584

584

600

690

500

500

676

368

457

Φ34

24

350S-16A

Y250M-4

55

2030

250

615

654

349

406

350S-26

Y315M-4

132

2390

486

595

991

620

315

845

290

300

580

460

580

680

600

500

736

457

508

Φ34

28

350S-26A

Y280M-4

90

2140

280

680

680

419

457

24

350S-32

Y315L2-4

200

2620

534

678

1062

620

315

845

300

300

570

510

600

690

500

500

819

508

508

Φ34

28

350S-44

Y355M1-4

220

2750

534

678

1062

620

355

1010

300

300

570

510

600

690

857

560

610

Φ34

28

350S-44A

Y315L1-4

160

2620

315

845

819

508

508

350S-75

Y400-4

355

6000

3260

562

705

1125

620

400

830

260

360

650

650

600

690

500

500

1005

1000

710

Φ34

35

350S-75A

Y355-4

280

3170

355

740

985

900

630

 28

350S-75B

Y355-4

220

350S-125

Y450-4

710

3620

622

809

1082

620

450

930

330

410

660

550

600

690

550

500

1129

1120

800

Φ35

35

350S-125A

Y450-4

630

350S-125B

Y400-4

500

3420

400

830

1109

1000

710


不帶底座外形安裝圈

Type kw 外形尺寸 C 底座尺寸
泵型號 型號 功率 電壓 L L1 L2 H H1 H2 H3 H4 H5 B1 B2 B3 B4 A1 A2 A3 A4 A5 d1 d2
400S-40 Y355M-6 185 380 2980 635 805 1130 670 355 1010 334 382 745 800 820 900 6 700 700 885 560 610 Φ35 Φ28
400S-40A Y355M1-6 160
400S-40B Y315L1-6 110 2750 315 845 847 508 508
400S-90 Y400-4 560 6000 3430 635 805 1130 670 400 830 334 382 745 800 820 900 700 700 1006 1000 710 Φ35 Φ35
400S-90A Y400-4 450
400S-90B Y355-4 315 3340 355 740 986 900 630 Φ28
500S-13 Y315L1-6 110 380 2770 670 790 1431 800 315 845 400 400 730 650 740 920 8 720 600 884 508 508 Φ42 Φ28
500S-22 Y355M-6 185 2950 634 778 1310 800 355 1010 430 455 730 650 740 920 720 600 910 560 610 Φ42 Φ28
500S-22A Y315L2-6 132 2720 315 845 872 508 508
500S-35 Y400-6 280 6000 3380 624 768 1335 800 400 830 415 415 720 630 760 1020 800 580 1031 1000 710 Φ42 Φ35
500S-35A Y355-6 220 3290 355 740 1011 900 630 Φ28
500S-59 Y450-6 450 3570 621 760 1485 900 450 930 425 500 800 750 910 1100 800 780 983 1120 800 Φ42 Φ35
500S-59A Y400-6 400
500S-59B Y400-6 315 3370 400 830 750 923 1000 710
500S-98 Y500-6 800 4470 880 1025 1641 900 500 1030 425 545 800 910 1100 800 780 1368 1250 900 Φ42 Φ42
500S-98A Y450-6 630
500S-98B Y450-6 560 4100 450 930 840 1248 1120 800 Φ35
600S-22 Y355-6 250 3370 662 810 1490 950 355 740 460 460 950 940 1020 800 760 1063 900 930 Φ42 Φ28
600S-22A Y355M-6 185 380 3010 355 1010 862 560 610
600S-32 Y400-6 355 6000 3780 836 955 1710 900 400 830 500 530 840 750 940 1240 1000 760 1128 1000 710 Φ42 Φ35
600S-32A Y400-6 280
600S-47 Y450-6 560 4130 857 1085 1700 950 450 930 532 663 1000 800 1100 1300 1000 900 1248 1120 800 Φ42 Φ35
600S-47A Y450-6 450
不帶底座外形安裝圖

Type kw 外形尺寸 C 底座尺寸
泵型號 型號 功率 電壓 L L1 L2 H H1 H2 H3 H4 H5 B1 B2 B3 B4 A1 A2 A3 A4 A5 d1 d2
600S-75 Y500-6 900 6000 4590 944 1085 1706 950 500 1030 532 663 1000 800 1100 1000 8 1000 900 1368 1250 900 Φ42 Φ42
600S-75A Y500-6 710
600s-75B Y450-6 560 4220 450 930 1248 1120 800 Φ35
600S-100 Y450-6 1250 4810 840 1060 1600 950 560 1148 490 590 1200 900 940 1020 800 760 1488 1400 1000 Φ42 Φ42
600S-100A Y450-6 1120
600S-100B Y450-6 900 4460 500 1030 1413 1250 900
800S-22 Y450-8 450 6000 4410 1000 1220 2210 1265 450 930 755 695 1400 750 1200 1200 900 1000 1333 1120 800 Φ48 Φ35
Y450-10 250
800S-22A Y450-8 315
Y355L-10 185 380 3760 355 1010 1152 630 610 Φ28
800S-32 Y500-8 630 6000 4680 950 1170 1920 1200 500 1030 640 640 1250 1000 1200 1300 1000 1000 1403 1250 900 Φ48 Φ42
Y450-10 315 4310 450 930 1283 1120 800 Φ35
800S-32A Y450-8 450
Y450-10 250
800S-47 Y560-8 1000 5660 1240 1510 2105 1250 560 1148 700 850 1280 1000 1300 1700 1350 1000 1818 1400 1000 Φ48 Φ42
Y500-10 450 5310 500 1030 1743 1250 900
800S-47A Y500-8 710
Y450-10 355 4940 450 930 1623 1120 800 Φ35
800S-76 Y630-8 1600 5840 1272 1455 2105 1250 630 1350 730 900 1360 1088 1300 1700 1350 1000 1793 1600 1120 Φ56 Φ48
Y560-10 800 5640 560 1148 1763 1400 1000 Φ42
800S-76A Y630-8 1250 5840 630 1350 1793 1600 1120 Φ48
Y500-10 630 5290 500 1030 1688 1250 900 Φ42
800S-76B Y560-8 1000 5640 560 1148 1763 1400 1000
Y500-10 500 5290 500 1030 1688 1250 900


泵進出口法蘭尺寸

Type 進口法蘭 出口法蘭
泵型號 DN D1 D n-d DN D1 D n-d
150S-50 Φ150 Φ240 Φ285 8-Φ23 Φ100 Φ180 Φ220 8-Φ18
150S-78
200S-42 Φ200 Φ295 Φ340 8-Φ23 Φ150 Φ240 Φ285 8-Φ23
200S-63
200S-95 Φ125 Φ210 Φ250 8-Φ18
250S-14 Φ250 Φ350 Φ395 12-Φ23 Φ200 Φ295 Φ340 8-Φ23
250S-24
250S-39
250S-65 Φ150 Φ240 Φ285 8-Φ23
300S-12 Φ300 Φ400 Φ445 12-Φ23 Φ300 Φ400 Φ445 12-Φ23
300S-19
300S-32
300S-58 Φ250 Φ350 Φ395 12-Φ23
300S-90 Φ200 Φ295 Φ340 8-Φ23
350S-16 Φ350 Φ460 Φ505 16-Φ23 Φ350 Φ460 Φ505 16-Φ23
350S-26
350S-44 Φ300 Φ400 Φ445 12-Φ23
350S-75 Φ250 Φ350 Φ395 12-Φ23
350S-125 Φ470 Φ520 16-Φ27 Φ355 Φ405 12-Φ27
500S-13 Φ500 Φ620 Φ670 20-Φ27 Φ500 Φ620 Φ670 20-Φ27
500S-22
500S-35 Φ400 Φ515 Φ565 16-Φ27
500S-59 Φ350 Φ460 Φ505 16-Φ27
500S-98 Φ650 Φ715 20-Φ33 Φ300 Φ410 Φ460 12-Φ27

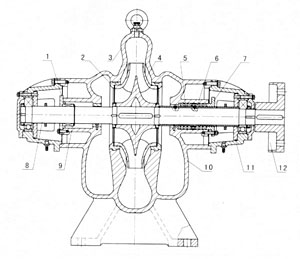

SH型臥式雙吸離心泵結構圖


SH型臥式雙吸離心泵主要零部件

1 機封壓蓋
2 密封環
3 泵蓋
4 葉輪
5 軸套
6 填料
7 填料壓蓋
8 泵軸
9 機械密封
10 泵體
11 軸承體
12 聯軸器

產品特點

1、結構緊湊、外形美觀、運行平穩、噪聲低； 2、該系列泵的吸入口與排出口均在水泵軸心線的下方，檢修時無需拆卸進出口管路及電機，只要將泵蓋揭開即可將全部零件拆下進行維修； 3、SH型臥式雙吸離心泵軸封有優質機械密封和軟填料密封兩種方式，可供用戶在不同使用場合下選用； 4、經過靜平衡校驗的葉輪，用圓螺母固定在磁軸上，其軸向位置可通過圓螺母進行調整； 5、SH型臥式雙吸離心泵通過彈性聯軸器由電動機直接傳動，必要時也可用內燃機傳動； 6、從傳動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉）； SH型臥式雙吸離心泵性能參數

Type m3/h (m) % kw r/min (NPSH)r
(m) 		kg
泵型號 流量 揚程 效率 軸功率 電機功率 轉速 汽蝕余量 單泵重量
150S-50 130
160
220		 52
50
40		 73
80.4
77 		25.2
27.3
31.1 		37 2950 3.9 220
150S-50-A 112
144
180 		44
40
35		 72
75.5
70		 18.6
20.0
24.5		 30
150S-50B 108
133
160		 38
36
32 		65
72.5
72 		17.2
18.0
19.4		 22
150S-78 126
160
198		 82
78
70 		70
75.5
72 		40
45
52 		55 2950 3.7 240
150S-78A 112
144
180		 67
62
55		 68
72.6
70		 30.1
33.4
38.5		 45
200-42 216
280
324 		48
42
35 		81
84.2
81 		34.8
38.1
40.2		 45 2950 6 340
200S-42A 198
270
310		 43
36
31		 76
80
76 		30.5
33.1
34.4 		37
200S-42B 180
270
300 		33
27
22		 76
80
74 		21.3
24.8
23.7 		30
200S-63 216
280
351 		39
63
53 		74
82.7
76 		54.8
58.3
66.7 		75 2950 5.8 320
200S-63A 180
270
324 		54
46
37 		70
75
70 		37.8
45.1
46.6 		55
200S-95 183
280
324		 103
95
87 		62
79.2
75 		83.1
91.4
102.4		 132 2950 5.3 280
200S-95A 180
270
324 		92
85
78 		67
75
73 		67.3
83.3
94.3		 110
200S-95B 180
260
306 		82
75
68		 62
72
70 		64.8
73.8
80.9		 90
250S-14 360
485
576 		16
14
11		 80
85.8
78		 19.6
21.5
22.1		 30 1450 3.8 490
250S-14A 320
432
504 		13
11
8		 78
82.7
70 		14.5
15.2
15.7		 18.5
250S-24 360
485
576 		27
24
19		 80
85.8
82		 33.1
36.9
36.4 		45 1450 3.5 530
250S-24A 310
400
473 		26.5
24
20		 80
84.5
80 		28
31
32.2 		37
250-39 360
485
612 		42
39
32 		76
83.6
79 		54.2
61.5
67.5 		75 1450 3.2 630
250S-39A 324
468
576 		35
30
25		 74
79
77		 41.7
48.4
50.9		 55
SH型臥式雙吸離心泵性能參數
Type m3/h (m) % kw r/min (NPSH)r
(m)		 kg
泵型號 流量 揚程 效率 軸功率 電機功率 轉速 汽蝕余量 單泵重量
250S-65 360
485
612		 71
65
58 		75
78.6
74 		92.8
109.2
130.6		 132 1450 3.1 520
250S-65A 342
420
540		 61
58
50 		74
77.7
75 		77
88.5
98 		90
300S-12 612
790
900 		14
12
10		 80
84.8
74		 29.2
30.4
33.1		 37 1450 5.5 610
300S-12A 522
684
792 		11
10
8 		72
78.4
76 		21.7
23.9
22.7		 30
300S-19 612
790
935 		22
19
16 		80
86.8
85 		45.9
47.1
47.9 		55 1450 5.2 790
300S-19A 504
720
829		 20
16
13 		71
80
75 		38.7
39.2
39.1 		45
300S-32 612
790
900 		36
32
28		 80
86.8
80 		75
79
86 		90 1450 4.6 760
300S-32A 551
720
810 		31
26
24 		80
84
78 		58.1
60.7
67.9 		75
300S-58 576
790
972 		63
58
50		 75
84.2
80 		131.8
147.9
165.5		 200 1450 4.4 680
300S-58A 529
720
893		 53
49
42 		76
82.5
78		 100.5
118.0
130.9		 160
300S-58B 504
684
835 		46
43
37 		73
80
78 		87
100
108 		132
300S-90 590
790
936 		93
90
82 		74
79.6
75 		202
243
279		 315 1450 4.2 1100
300S-90A 576
756
918		 86
78
70 		71
74.2
71 		190
216.4
247 		280
300S-90B 540
720
900 		72
67
57		 70
73
70 		151
180
200		 220
350S-16 972
1260
1440		 20
16
13 		83
85.4
74 		63.8
64.4
68.9 		75 1450 7.1 810
350S-16A 864
1044
1260		 16
13
10 		74
78.3
70 		51
47
49 		55
350S-26 972
1260
1440		 30
26
22		 80
87.5
82		 99
102
105 		132 1450 6.7 940
350S-26A 748
1000
1180 		28
25
20 		75
83
74		 76.1
82.1
86.9		 110
350S-32 1280
1733
2030 		38
32
26 		81
88
81 		163.6
171.7
177.6		 200 1450 6.3 1150

SH型臥式雙吸離心泵性能參數
Type m3/h (m) % kw r/min (NPSH)r
(m) 		kg
泵型號 流量 揚程 效率 軸功率 電機功率 轉速 汽蝕余量 單泵重量
350S-44 927
1260
1476		 50
44
37		 81
87.5
79		 163.4
172.5
188.3		 220 1450 6.3 1150
350S-44A 864
1116
1332 		41
36
30 		80
84.5
80 		121
129.5
136		 160
350S-75 972
1260
1440 		80
75
65 		78.5
85.2
80 		271
303
319 		355 1450 5.8 1320
350S-75A 900
1170
1332		 70
65
56		 78
84.5
79 		220
244.4
257		 280
350S-75B 828
1080
1224 		59
55
47 		75
82.4
77 		177.4
196.3
203.5 		220
350S-125 850
1260
1660 		140
125
100		 70
80.5
72 		463
533
628 		710 1450 5.4 1600
350S-125A 803
1181
1570 		125
112
90 		70
78.2
70 		391
461
550 		630
350S-125B 745
1098
1458		 108
96
77 		70
77
72 		313
373
425 		500
400S-40 900
1080
1260		 42
40
37 		80
85
84 		129
140
150 		185 970 5.1 1940
400S-40A 815
1007
1084 		35
33
31 		81
84.5
84 		92.8
107
109 		160
400S-40B 725
870
967 		28
26
24.7		 82
84
83 		67.4
73.3
78.4 		110
400S-90 1350
1620
1800 		96
90
85 		78
84
82 		458.2
473
508 		560 1450 6.2 1950
400S-90A 1215
1460
1621		 78
73
69 		79
84
82 		327
345
371.3 		450
400S-90B 1084
1300
1445 		62
58
55 		82
84
82 		223
245
264 		315
500S-13 1620
2020
2340 		15
13
10 		79
83.4
80 		83.8
85.7
79.7 		110 970 5.7 1500
500S-22 1620
2020
2340		 24
22
19 		77
84.2
85 		137.5
143.6
142.4 		185 970 5.2 1560
500S-22A 1400
1746
2020 		20
17
14 		74
80.3
75 		103
100.6
102.6 		132
500S-35 1620
2020
2340 		40
35
28 		85
88.2
85 		207.6
218.2
209.9
280
 970 4.8 1640
500S-35A 1400
1746
2020		 31
27
21 		82
85.2
84 		144
150.6
138		 220

感謝您訪問我們揚子江泵業的網站shcygs.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務.

產品導購
