CQ型不銹鋼磁力驅動泵結構剖面圖
時間：2012/12/1 來源：浙江揚子江泵業有限公司
一、產品概述：
CQ型磁力泵(簡稱磁力泵)是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進、具有全密封、無泄漏、耐腐蝕等特點，其性能達到國外同類產品的先進水平。
二、主要特點：
磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
三、產品用途：
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便�？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此泵則更為理想。
四、型號意義：
五、性能參數：
|
型號 |
口徑 |
揚程 （m） |
流量 （L/min） |
電機功率 （KW） |
轉速 （r/min） |
電壓 （V） |
吸程 （m） | |
|
進口 （mm） |
出口 | |||||||
|
8CQ-1.2 |
8 |
6 |
1.2 |
15 |
0.025 |
2800 |
220 |
2 |
|
10CQ-3 |
10 |
8 |
3 |
19 |
0.025 |
〃 |
220 |
2.5 |
|
14CQ-5 |
14 |
10 |
5 |
20 |
0.12 |
〃 |
380 |
3 |
|
16CQ-8 |
16 |
12 |
8 |
25 |
0.18 |
〃 |
〃 |
3 |
|
20CQ-12 |
20 |
14 |
12 |
50 |
0.37 |
〃 |
〃 |
4 |
|
25CQ-15 |
25 |
20 |
15 |
110 |
1.10 |
〃 |
〃 |
4 |
|
32CQ-15 |
32 |
25 |
15 |
110 |
1.10 |
〃 |
〃 |
4 |
|
32CQ-25 |
32 |
25 |
25 |
110 |
1.10 |
〃 |
〃 |
4 |
|
40CQ-20 |
40 |
32 |
20 |
180 |
2.2 |
〃 |
〃 |
7.5 |
|
40CQ-40 |
40 |
32 |
40 |
200 |
4 |
〃 |
〃 |
8 |
|
50CQ-25 |
50 |
40 |
25 |
240 |
4 |
〃 |
〃 |
8.3 |
|
50CQ-40 |
50 |
40 |
32 |
220 |
4 |
〃 |
〃 |
7 |
|
50CQ-50 |
50 |
40 |
50 |
130 |
5.5 |
〃 |
〃 |
8 |
|
65CQ-25 |
65 |
50 |
25 |
280 |
5.5 |
〃 |
〃 |
7 |
|
65CQ-35 |
65 |
50 |
35 |
450 |
7.5 |
〃 |
〃 |
6 |
|
80CQ-35 |
80 |
65 |
35 |
850 |
11 |
〃 |
〃 |
7 |
|
80CQ-50 |
80 |
65 |
50 |
850 |
15 |
〃 |
〃 |
7 |

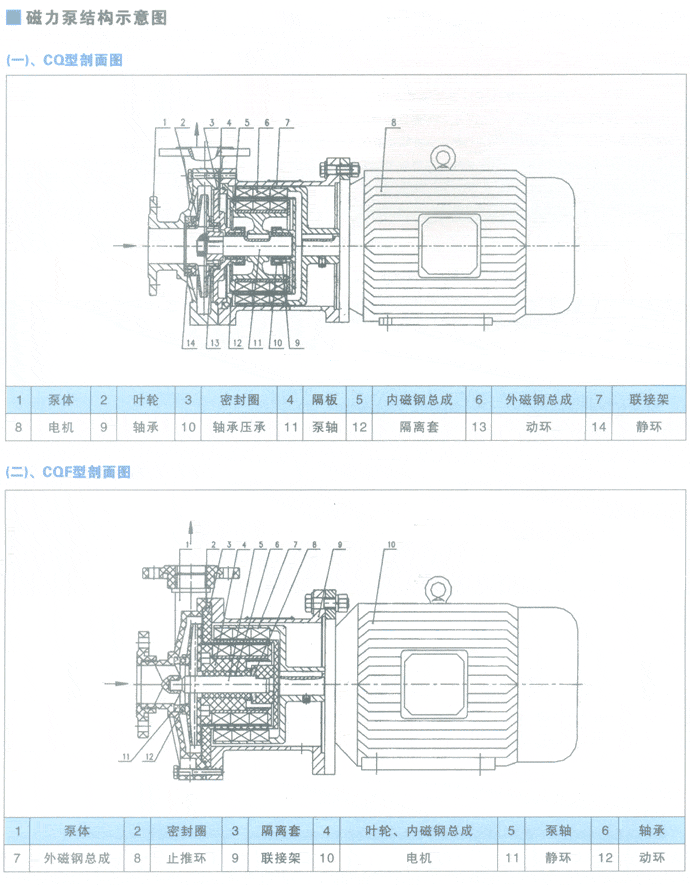

六、結構圖：
感謝您訪問我們揚子江泵業的網站shcygs.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務.
