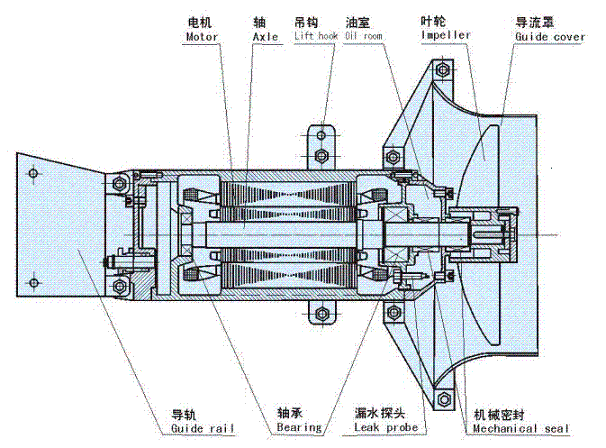

QJB型潛水?dāng)嚢铏C(jī)結構圖
時間：2012/9/15 來源：浙江揚子江泵業有限公司
一、QJB型潛水?dāng)嚢铏C(jī)性能特點
QJB型潛水?dāng)嚢铏C(jī)主要由潛水電機、密封機構、葉輪、導流罩、手搖葫蘆、電氣控制等部分構成。攪拌葉輪在電機驅動下旋轉攪拌液體,使之產生旋向射流,并利用沿著射流表面的剪切應力來進行混合,使流場以外的液體通過摩擦產生攪拌作用,在極度混合的同時,形成體積流,應用大體積流動模式得到受控流體的輸送。
二、QJB型潛水?dāng)嚢铏C(jī)性能特點
1、潛水?dāng)嚢铏C(jī)結構緊湊、操作維護簡單、安裝檢修方便、使用壽命長。
2、葉輪具有佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、電機繞組絕緣等級為F級，防護等級為IP68,選用進口軸承和獨有專利的電機防凝露裝置，使電機的工作更加安全可靠。
5、兩道機械密封，材質為碳化鎢－碳化鎢。
6、根據工藝要求，直聯式潛水?dāng)嚢杩膳溆脤?dǎo)流罩。
7、潛水?dāng)嚢铏C(jī)的不銹鋼、碳鋼精鑄焊接葉槳，經優化設計葉片呈后掠式，效率高，具有自潔功能。
8、內部設有泄漏傳感器和定子繞組超溫保護報警裝置。
三、QJB型潛水?dāng)嚢铏C(jī)產品用途
QJB型潛水?dāng)嚢铏C(jī)主要應用在市政和工業污水處理過程中的混合、攪拌和環流，也可用于景觀水環境的養護，通過葉輪旋轉運動達到創建水流的作用，改善水體質量，增加水中含氧量，有效阻止懸浮物的沉積。工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。
四、QJB型潛水?dāng)嚢铏C(jī)適用范圍
QJB型潛水?dāng)嚢铏C(jī)在下列條件下應能正常連續運行：
1、高介質溫度不超過40℃；
2、介質的PH值在5～9之間；
3、液體密度不超過1150kg/m3；
4、長期潛水運行，潛水深度一般不超過20m。
五、QJB型潛水?dāng)嚢铏C(jī)安裝系統
QJB型潛水?dāng)嚢铏C(jī)的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水?dāng)嚢铏C(jī)。當池深H＜4米時建議采用安裝系統Ⅰ。潛水?dāng)嚢铏C(jī)的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的大角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。安裝系統Ⅱ用導向鋼繩替代導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠�？蛻舳ㄘ洉r(shí)，請?zhí)峁┏厣頗及池型圖，以便廠方加工時確定導桿或?qū)蜾摻z的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)蜾摻z、起吊底座外，多臺攪拌機可共用一套起吊裝置（用戶有特殊要錄除外）。

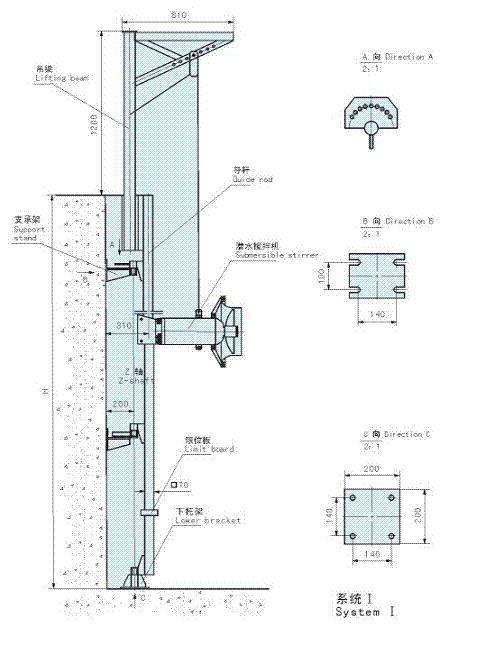

QJB型潛水?dāng)嚢铏C(jī)安裝系統圖Ⅰ

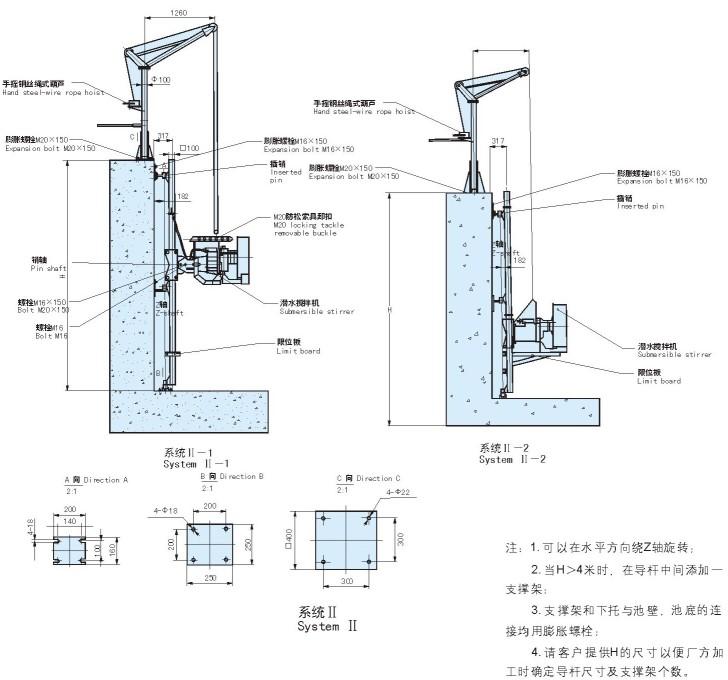

QJB型潛水?dāng)嚢铏C(jī)安裝系統圖Ⅱ

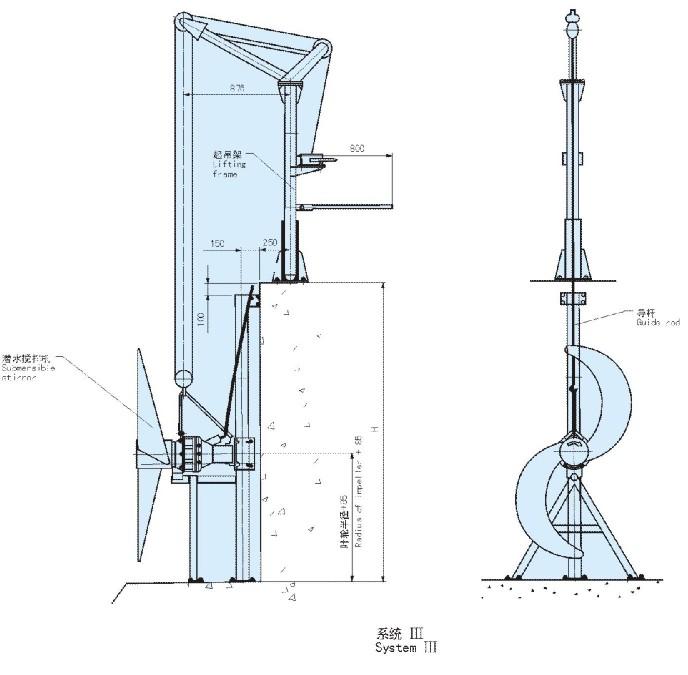

QJB型潛水?dāng)嚢铏C(jī)安裝系統圖Ⅲ
安裝注意事項：
◎?qū)U或?qū)蜾摻z應與水平垂直，可采用鉛錘校正；
◎吊鉤在起吊潛水?dāng)嚢铏C(jī)時，葉輪端較水平面上應上仰5°-10°
◎通過起吊裝置上的鏈條的調節，使得潛水?dāng)嚢铏C(jī)沿導桿或?qū)蜾摻z滑下過程中，起吊鉤和潛水?dāng)嚢铏C(jī)的起吊重心處于同一垂直線上。
六、QJB型潛水?dāng)嚢铏C(jī)選型注意事項
為保證取得佳效果，請使用方提供如下資料：
1、運用目的
2、池型
3、池尺寸
4、介質特性包括粘度、密度、固體物含量等。
5、潛水?dāng)嚢铏C(jī)所需要的配套功率是按容積大小，攪拌液體的密度、粘度和攪拌深度而確定的，根據具體情況應采用一臺或多臺攪拌機。
6、潛水?dāng)嚢铏C(jī)必須完全潛入水中工作，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作。
7、選型問題，請與供應商聯系。
七、QJB型潛水?dāng)嚢铏C(jī)型號意義
QJBO.85/8-260/3-740/C/S/P/AL
QJB—潛水?dāng)嚢铏C(jī) 推流器
O.85—電機功率
8—電機級數
260—葉輪直徑
3—葉輪片數
740-葉輪轉速
材質：C-鑄鐵 S-不銹鋼 P-聚氨酯 AL-鋁
八、QJB型潛水?dāng)嚢铏C(jī)技術性能表
| 潛水?dāng)嚢铏C(jī)型號 |
額定功率 |
額定電流 |
葉輪直徑 |
葉輪輪速(r/min) |
重量 | |
|
(kw) |
(A) |
(mm) | ||||
|
鑄件式攪拌機 |
QJBO.85/8-260/3-740/C/S |
0.85 |
4 |
260 |
740 |
55 |
|
QJB1.5/6-260/3-960/c/s |
1.5 |
4 |
260 |
960 |
55 | |
|
QJB2.2/8-320/3-740/c/s |
2.2 |
5.9 |
320 |
740 |
110 | |
|
QJB4/6-320/3-960/c/s |
4 |
10.3 |
320 |
960 |
115 | |
|
QJB5.5/4-670/3-295/c/s |
5.5 |
11.3 |
670 |
295 |
350 | |
|
QJB7.5/4-670/3-330/c/s |
7.5 |
15 |
670 |
330 |
360 | |
|
QJB11/4-790/3-303/c/s |
11 |
23.4 |
790 |
303 |
400 | |
|
QJB15/4-790/3-360/c/s |
15 |
29.7 |
790 |
360 |
410 | |
|
沖壓式攪拌機 |
QJB1.5/8-400/3-740/s |
1.5 |
4.4 |
400 |
740 |
100 |
|
QJB2.5/8-400/3-740/s |
2.5 |
7 |
400 |
740 |
100 | |
|
QJB3/8-400/3-740/s |
3 |
8.6 |
400 |
740 |
100 | |
|
QJB4/12-615/3-480/s |
4 |
18 |
615 |
480 |
184 | |
|
QJB5/12-615/3-480/s |
5 |
20 |
615 |
480 |
184 | |
|
QJB7.5/12-615/3-480/s |
7.5 |
28 |
615 |
480 |
229 | |
|
QJB10/12-615/3-480/s |
10 |
32 |
615 |
480 |
229 | |
|
低速推流器 |
QJB3/2-1100/2-135/P |
3 |
6.4 |
1100 |
135 |
135 |
|
QJB1.5/4-1800/2-42/P |
1.5 |
3.6 |
1800 |
42 |
158 | |
|
QJB2.2/4-1800/2-50/P |
2.2 |
4.9 |
1800 |
50 |
162 | |
|
QJB3/4-1800/2-56/P |
3 |
6.8 |
1800 |
56 |
162 | |
|
QJB4/4-1800/2-65/P |
4 |
8.8 |
1800 |
65 |
165 | |
|
QJB1.5/4-2500/2-36/P |
1.5 |
3.6 |
2500 |
36 |
170 | |
|
QJB4/4-2500/2-42/P |
4 |
8.8 |
2500 |
42 |
185 | |
|
QJB5/4-2500/2-56/P |
5 |
11 |
2500 |
56 |
185 | |
